4 5
1. ОБЩИЕ УКАЗАНИЯ
1.1. Листогибочная машина с ручным приводом
“Корвет 501” (далее машина) предназначена
для холодной гибки листов из мягкой стали и
цветных металлов толщиной до 1,2 мм и шири-
ной до 1000мм на угол до 135
0
.
1.2. Машина предназначена для эксплуатации
и хранения в следующих условиях:
- температура окружающей среды от 1 до 35
0
С;
- относительная влажность воздуха до 80 %
при температуре 25
0
С.
1.3. Приобретая машину, проверьте ее комп-
лектность (см. раздел 3) и работоспособность.
1.4. После продажи машины претензии по не-
комплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины приведены
в табл. 1:
3. КОМПЛЕКТНОСТЬ (Рис.1.)
А. Машина листогибочная 1 шт.
Б. Ручка 2 шт.
В. Планка прижимная 1 шт.
Руководство по эксплуатации 1 экз.
Упаковка 1 шт.
4. УКАЗАНИЯ
ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не используйте маши-
ну до тех пор, пока внимательно не озна-
комитесь с изложенными в «Руководстве»
рекомендациями и поэтапно не изучите все
пункты настройки и регулировки.
4.1. Ознакомьтесь с техническими характерис-
тиками, назначением и конструкцией машины.
4.2. Выработайте в себе привычку: прежде чем
использовать машину убедитесь в том, что
все используемые при настройке инструменты
удалены и не будут мешать работе.
4.3. Позаботьтесь о хорошем освещении ра-
бочего места и свободе передвижения вокруг
машины.
4.4. Содержите рабочее место в чистоте, не
допускайте загромождения посторонними
предметами.
4.5. Запрещается использование машины в по-
мещениях со скользким полом, например, за-
сыпанном опилками или натертом воском.
4.6. Дети и посторонние лица должны нахо-
диться на безопасном расстоянии от рабочего
места.
4.7. Не допускайте детей и посторонних к рабо-
чему месту, уходя, запирайте его на замок.
4.8. К работе с машиной не допускаются дети
и неподготовленные лица. Перед началом
работы с машиной необходимо внимательно
изучить данное руководство по эксплуатации,
а также соответствующую справочную и учеб-
ную литературу.
4.9. Одевайтесь правильно. Для работы оде-
вайте спецодежду. Всегда работайте в не-
скользящей обуви и убирайте назад длинные
волосы.
4.10. Всегда работайте в защитных очках;
обычные очки таковыми не являются, посколь-
ку не противостоят ударам.
4.11. Запрещается гнуть листы толщиной бо-
лее 1,2 мм. (см. Таблицу 1).
4.12. Запрещается гнуть этой машиной заго-
товки, которые настолько малы, что Вы не мо-
жете их надежно закрепить и удержать.
4.13. При установке или удержании листов
металла, используйте
защитные рукавицы.

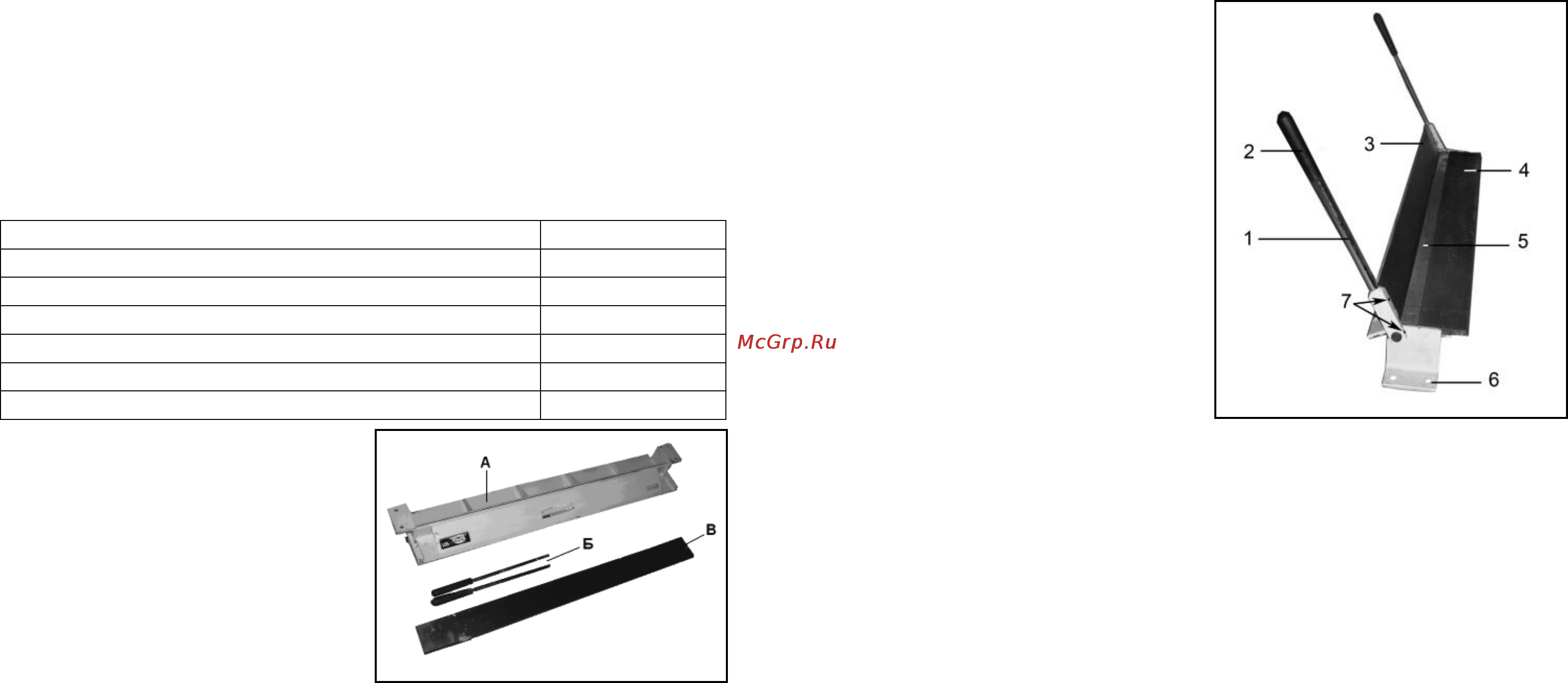

Рис. 1
Таблица 1
Наименование параметра Значение параметра
Максимальная толщина изгибаемого металлического листа, мм 1.2
Максимальная ширина изгибаемого металлического листа, мм 1000
Угол изгиба до 135
0
Габаритные размеры (длина х ширина х высота),мм 1150x600x560
Габаритные размеры упаковки (длина х ширина х высота),мм 1250x260x190
Масса (нетто/брутто), кг 33/35
Исключите возможность получения травмы об
острые кромки металлических листов.
4.14. Исключите падение или смещение листа
металла.
4.15. Машина должна быть установлена и на-
дежно закреплена на горизонтальной устойчи-
вой поверхности.
4.16.
Будьте особенно внимательны при гибке
больших, очень маленьких или неудобных за-
готовок.
4.17. Исключите при работе соскальзывание
руки с рукоятки. Рукоятка должна быть сухой,
без наличия на ней следов смазочных матери-
алов.
4.18. Запрещается гнуть одновременно не-
сколько листов металла.
4.19. Запрещается изменять конструкцию ма-
шины (удлинять рычаг ручки и т.п.).
4.20. Контролируйте исправность и состояние
деталей машины, правильность регулировки
подвижных деталей, соединений подвижных
деталей, правильность установок и регулиро-
вок. Любая неисправная деталь должна немед-
ленно ремонтироваться или заменяться.
4.21. Используйте только рекомендованные
комплектующие. Соблюдайте указания, при-
лагаемые к комплектующим. Применение не-
соответствующих комплектующих может стать
причиной несчастного случая или поломки ма-
шины.
4.22. Перед первым применением машины
обратите внимание на правильность сборки и
надежность установки.
ВНИМАНИЕ! Для исключения возможности
коррозии деталей машины не подвергайте
машину воздействию повышенной влаж-
ности.
4.23. Будьте внимательны, особенно при вы-
полнении повторяющихся, монотонных дейс-
твий. Не успокаивайтесь ошибочным чувством
безопасности.
4.24. Избегайте неудобных положений рук, т. к.
при внезапном соскальзывании одна или обе
руки могут оказаться на острых кромках листа
металла.
4.25. Выполняйте изгибание листа плавно без
рывков и ударов.
4.26. Не работайте с машиной, если принимае-
те лекарства или находитесь в состоянии алко-
гольного или наркотического опьянения.
5. УСТРОЙСТВО (Рис.2)
5.1. Машина состоит из следующих сборочных
единиц и деталей:
1. Ручка
2. Рукоятка
3. Плита подвижная
4. Планка прижимная
5. Плита неподвижная
6. Отверстия монтажные
7. Винт крепления
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките машину и
все комплектующие узлы и детали.
6.2. Проверьте комплектность в соответствии с
разделом 3.
6.3. Освободите узлы и детали от консерваци-
онной смазки.
ВНИМАНИЕ: На некоторые детали нанесено
защитное покрытие. Для обеспечения правиль-
ной сборки и
работы снимите это покрытие. За-
щитное покрытие удаляется уайт-спиритом с
помощью мягкой салфетки. Для очистки окра-
шенных, пластмассовых и резиновых деталей
используйте мыло и воду. Тщательно протрите
все детали чистой сухой салфеткой и слегка
смажьте жидким машинным маслом все неок-
рашенные металлические поверхности.
7. МОНТАЖ (Рис.2)
Закрепите машину на горизонтальной прочной
поверхности верстака (рабочего стола) с помо-
щью четырех болтовых соединений (не комп-
лектуется) через четыре монтажных отверстия
(6).
8. СБОРКА
Как показано на Рис. 2, установите ручки (1), по-
ложение зафиксируйте винтами крепления (7).
Рис. 2
