Jet Performax PKM-300 93000.13000 Инструкция по эксплуатации онлайн

1
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
КОМБИНИРОВАННЫЙ СТАНОК PKM-300 (PERFORMAX)
ВМХ Тул Груп АГ (WMH Tool Group AG)
Банштрассе 24, CH-8603 Шверценбах

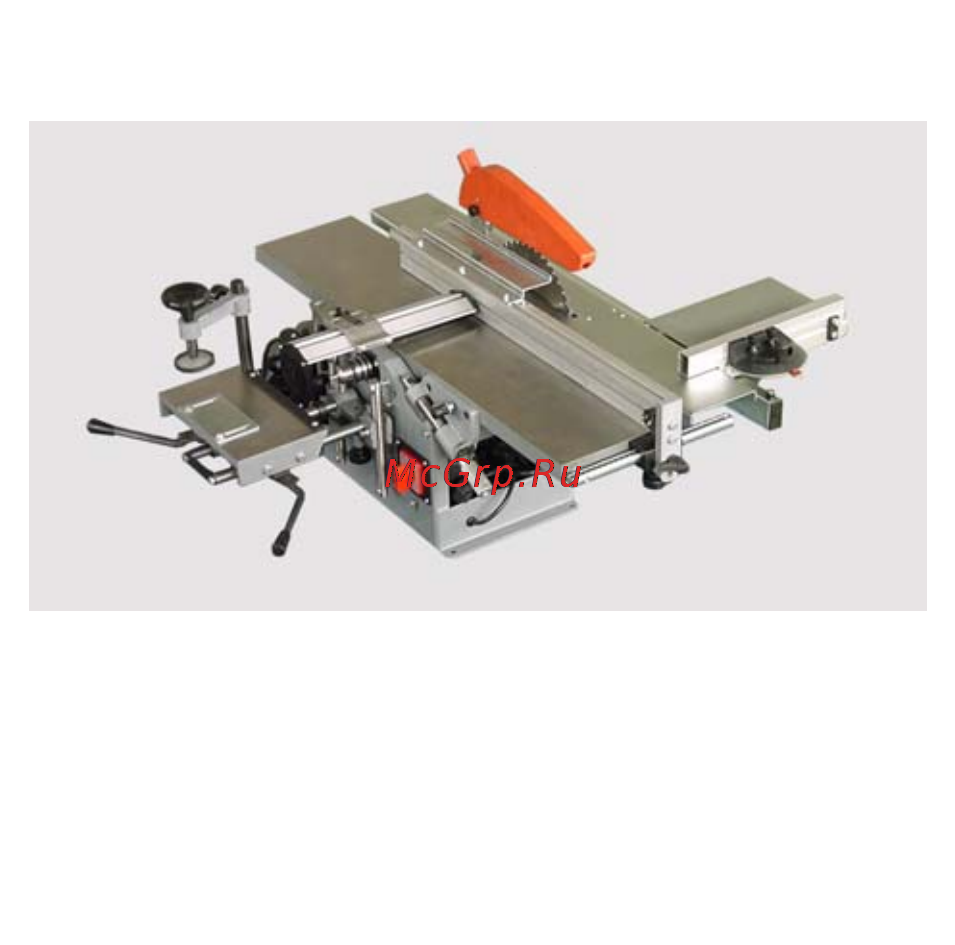

Модель PKM-300 – это многоцелевой деревообрабатывающий станок, который является надеж-
ным благодаря своему чугунному корпусу и удобным по своему набору различных функций, таких
как строгание, распиливание, сверление, выпиливание шипов, выбор четверти, при помощи единого
пильного диска, зенкование и т.п. Он может широко применяться для частного использования в
строительстве, изготовлении мебели, отделке,
производстве деревянных поделок.
1. ОБЩИЕ УКАЗАНИЯ
Станок предназначен для пиления и обработки изделий из дерева и подобных материалов, а так-
же полимерных материалов.
Нельзя пилить изделия из металла.
Обработка других материалов недопустима, или может производиться только после консультации
с представителями компании.
Наряду с указаниями по технике безопасности, содержащимися в инструкции по
эксплуатации, и
особыми предписаниями Вашей страны необходимо принимать во внимание общепринятые техниче-
ские правила работы на деревообрабатывающих станках.
Каждое отклонение от этих правил при использовании рассматривается как неправильное при-
менение и продавец не несет ответственность за повреждения, произошедшие в результате этого.
В станке нельзя производить никаких технических изменений.
Ответственность несет только
пользователь.
Использовать станок только в технически исправном состоянии.
Соединительный кабель (или удлинитель) от автомата защиты и от источника электропитания до
станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный, с сечением каждой жилы
не менее 1,5 мм
2
).
Станок разрешается эксплуатировать лицам, которые ознакомлены с его работой, техническим
обслуживанием и предупреждены о возможных опасностях.
Данный станок является машиной для индивидуального применения, т. е. по своим конструктив-
ным особенностям и техническим характеристикам станок не предназначен для использования на
производстве.
Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно со-
общите об этом Вашему продавцу. Не запускайте станок в работу!
Комбинированный станок PKM-300
Содержание
- Вмх тул груп аг wmh tool group ag банштрассе 24 ch 8603 шверценбах 1
- Инструкция по эксплуатации 1
- Комбинированный станок pkm 300 1
- Комбинированный станок pkm 300 performax 1
- Подготовка выключите станок и отсоедините провод из розетки установите сверлильный патрон и сверло отрегулируйте высоту стола в соответствии с размером рабочей заготовки ес ли подъем слишком велик см рис 1 сначала ослабьте стопорную пластину 4 22 передвиньте подвижное основание 17 вверх или вниз в подходящее положение затем зафиксируйте пла стину 22 поверните винт тонкой регулировки 19 после установки сверлильного блока на тре буемую высоту для конкретной рабочей заго товки затяните стопорную пластину 3 располо жите установочную пластину в положении в со ответствии с заготовкой сделайте на заготовке отметку включите станок в розетку стойте лицом к сверлу поместите заготовку на верстак см рис 3 для сверлильного станка типа в держите заготовку и с двух сторон на ус тановочной пластине 3 подавайте медленно и легко чтобы просверлить намеченное отверстие чтобы контролировать глубину сверления используйте установочное кольцо 7 см рис 2 для сверлильного станка типа а когда заготовка размещает 11
- Сверление 11
