11
5.2.8 Сверление

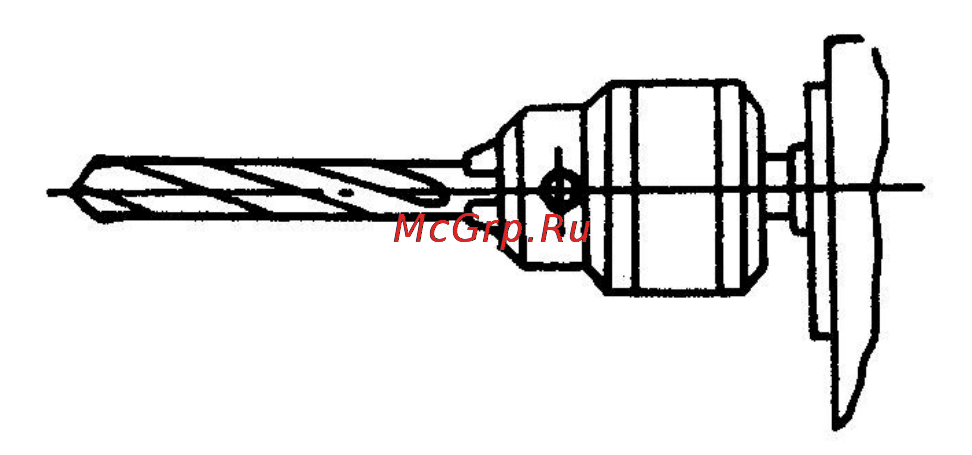

Подготовка: Выключите станок и отсоедините провод из розетки. Установите сверлильный
патрон и сверло, отрегулируйте высоту стола в соответствии с размером рабочей заготовки. Ес-
ли подъем слишком велик, см. Рис. 1, сначала ослабьте стопорную пластину 4,22, передвиньте
подвижное основание 17 вверх или вниз в подходящее положение, затем зафиксируйте пла-
стину 22, поверните винт тонкой
регулировки
19.
После установки сверлильного блока на тре-
буемую высоту для конкретной рабочей заго-
товки затяните стопорную пластину 3, располо-
жите установочную пластину в положении в со-
ответствии с заготовкой, сделайте на заготовке
отметку, включите станок в розетку.
Стойте лицом к сверлу, поместите заготовку
на верстак, см. Рис. 3. Для сверлильного станка
типа
В держите заготовку и с двух сторон на ус-
тановочной пластине 3, подавайте медленно и легко, чтобы просверлить намеченное отверстие.
Чтобы контролировать глубину сверления, используйте установочное кольцо 7. См. Рис. 2 для
сверлильного станка типа А. Когда заготовка размещается на установочной пластине 20, за-
фиксируйте заготовку при помощи зажима 19, используйте поднимающуюся пластину 3, чтобы
просверлить
намеченное отверстие. Контролируйте глубину при помощи установочного кольца
2; используйте подъемную пластину 13, длина может контролироваться штифтом выталкивате-
ля 10. Установочная пластина 20 может быть размещена на верстаке 21 поперечно или про-
дольно, чтобы соответствовать различным требованиям.
Внимание: Пользуйтесь достаточно острым сверлом, Подавайте медленно и легко, регуляр-
но меняйте сверло. Убедитесь, что в заготовке нет
трещин или опасных сучков, не очищайте
стол во время работы. При любой неожиданной ситуации с инструментом, заготовками или не-
счастном случае сразу отключайте станок.
После работы отключите питание, демонтируйте сверло и очистите стол.
6 Обслуживание и уход
Для длительного срока службы и высокого качества работы очищайте станок от древесных опи-
лок и мусора немедленно после работы. Периодически проверяйте и подтягивайте детали станка и
его электрические элементы. Каждые 1000 рабочих часов наносите консистентную смазку на два
подшипника на концах шпинделя строгального вала. Очищайте поверхности каждого устройства,
а
также все скользящие поверхности, держите их в сухом месте, чтобы избежать ржавчины. Перед
каждым новым использованием станка проверяйте мотор на предмет его изоляции.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения заготовки, плоские,
поликлиновые, клиновые и другие ремни, а также цепи, используемые в конструкции станка, отно-
сятся к деталям быстроизнашивающимся
(расходные материалы) и требуют периодической замены.
Гарантия на такие детали не распространяется. Защитные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции станка, выполняют предохранительные функции. Замене по
гарантии такие детали не подлежат.
Всегда держите хорошо заточенными строгальные ножи, пильный диск, а также другие инстру-
менты, немедленно затачивайте их.
Для хорошего скольжения смазывайте все скользящие поверх-
ности.
7. ОСНОВНЫЕ СТАНДАРТНЫЕ ДЕТАЛИ
Название Характеристики Количество Примечание
Радиальный шариковый
Подшипник ....................... 204 ................................... 2 .......................................................
Пильный диск .................... 250X3.2X30 ....................... 1 .......................................................
Клиновой ремень ............... 0 проф 800 ........................ 2 .......................................................
Сверлильный патрон .......... JS13/2a ............................. 1 .......................................................
Строгальный нож ............... 210X19X2,5 ....................... 3 .......................................................
8. ИСПОЛЬЗУЕМЫЕ ИНСТРУМЕНТЫ
Следующие инструменты должны использоваться во время наладки и обслуживания
Отвертка с плоской головкой ............ 100X6; 75X4
Крестовая отвертка .......................... 100X8; 75X5
Шестигранный торцевой ключ ....................
8; 6; 5
Двусторонний торцевой ключ ............ 12X14; 8X10
Разводной гаечный ключ ......................................
