ВЫПОЛНЕНИЕ ПОДКЛЮЧЕНИЙ

ПОДКЛЮЧЕНИЕ К ПК:

Перед выполнением описываемых ниже действий выключите компьютер.

1. Подключите один конец VGA-кабеля сзади монитора, а другой конец – к VGA разъему

компьютера.

2. Подключите один конец DVI-кабеля (дополнительно) к задней стороне монитора, а другой

конец – к DVI порту компьютера.

3. Соедините с помощью аудио-кабеля аудио-вход монитора с аудио-выходом компьютера

(зеленый разъем).

4. Подключите кабель блока питания (=12 В) к разъему входа постоянного тока (DC 12 V)

ЖК-монитора. Подключите соответствующий разъем сетевого кабеля к сетевому разъему

блока питания, а штепсельную вилку кабеля – к сетевой розетке.

5. Включите монитор и компьютер.

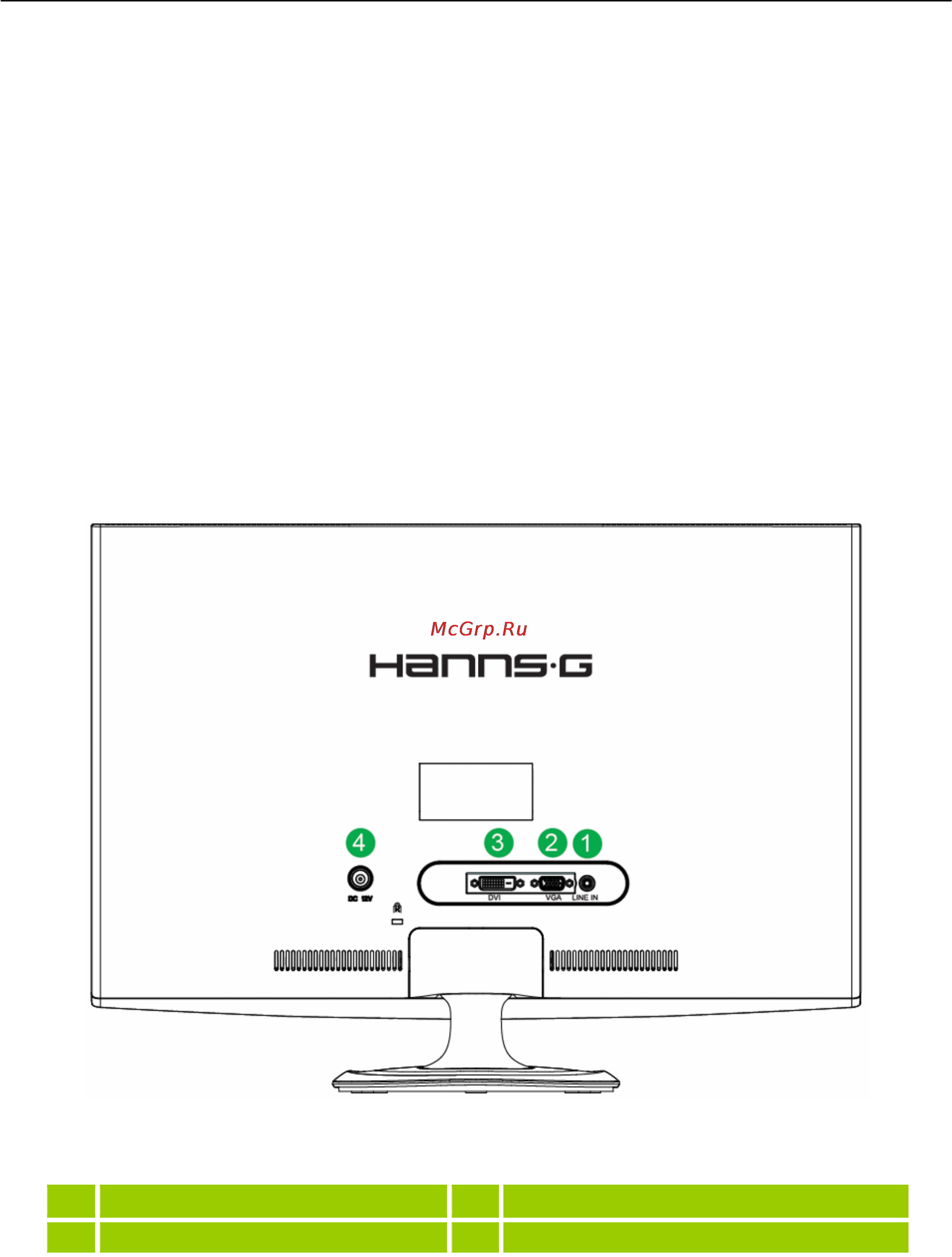

Рисунок 2: Подключение к ПК

1 ЛИНЕЙНЫЙ ВХОД 2 VGA- Ввод

3 DVI-вход 4 Вход питания переменного тока
