КРЕПЛЕНИЕ МОНИТОРА К СТЕНЕ

ОТСОЕДИНЕНИЕ ПОДСТАВКИ:

1. Во избежание повреждений отсоедините от монитора все кабели и провода.

2. Осторожно положите монитор лицевой стороной на плоскую поверхность, покрытую

чем-либо мягким (одеяло, поролон, ткань и т.п.), чтобы не повредить экран.

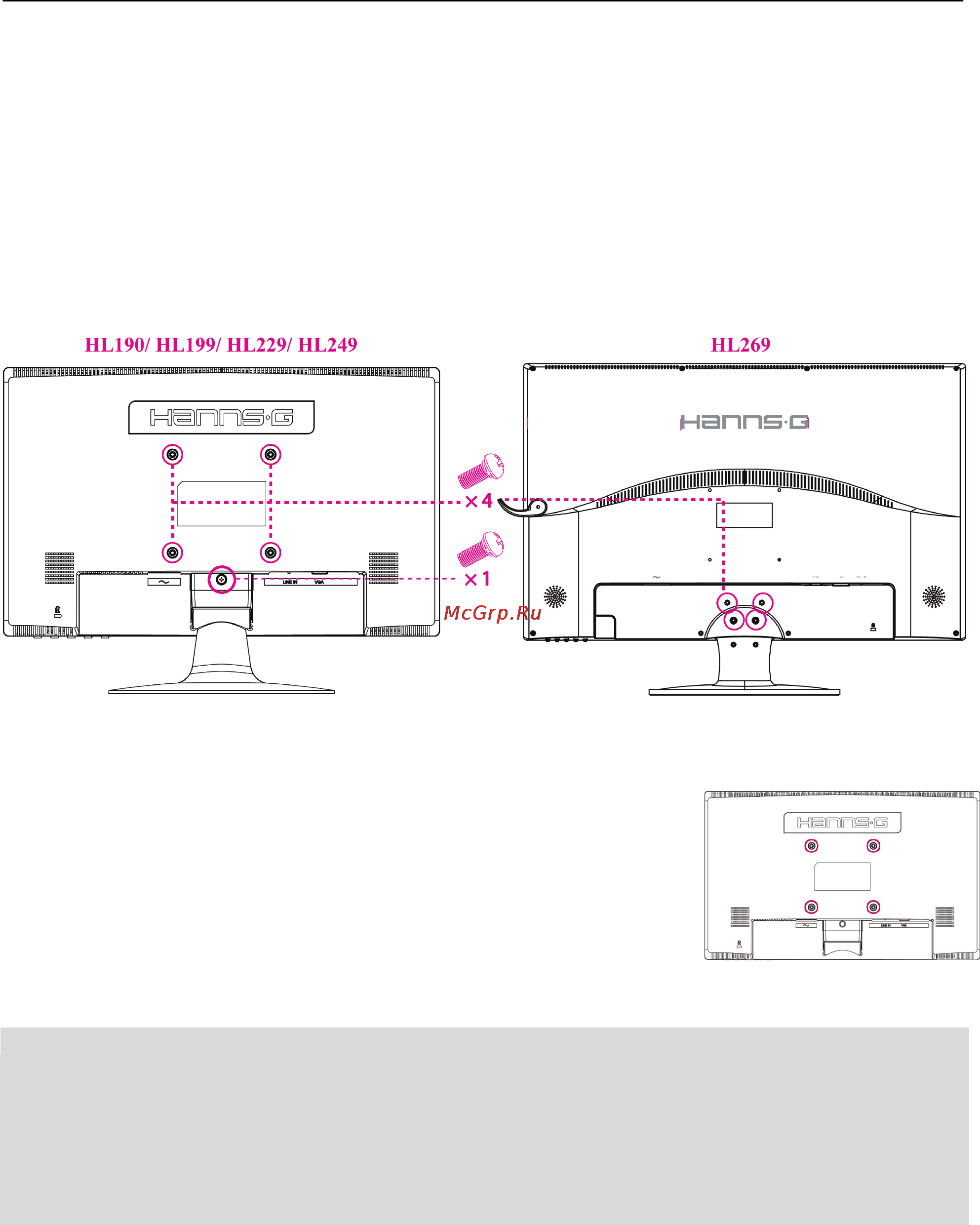

3. Отвинтите 5 винтов (HL190/ HL199/ HL229/ HL249).

4. При помощи отвертки вывинтите 4 винта, крепящие дисплей к основанию, поворачивая их

против часовой стрелки (HL269).

5. Осторожно снимите подставку.

(Только для справки)

КРЕПЛЕНИЕ МОНИТОРА К СТЕНЕ:

1. Приобретите кронштейн, соответствующий стандарту

VESA: VESA 100×100, 4 отверстия, M4, 10 мм, 8 кг.

2. Определите наилучшее место для размещения монитора

на стене.

3. Надежно прикрепите кронштейн к стене.

4. Закрепите монитор на кронштейне, используя 4 монтажных

отверстия, размещенных в центральной части задней панели монитора.

Примечание:

• Прочитайте инструкцию по использованию приобретенного кронштейна, чтобы правильно

установить монитор.

• Монтажные отверстия расположены с интервалом 100 мм по горизонтали и вертикали.

• Тип крепежных винтов (метрическая резьба): M4, длина 10 мм.

• Подставку для данного монитора можно привинтить к столу или другой жесткой

поверхности, используя отверстия на нижней стороне подставки.

*Для установки ЖК-монитора требуются специальные навыки, поэтому установка должна

выполняться квалифицированными специалистами. Покупателям не следует пытаться

выполнить установку самостоятельно. Компания Hanns.G не несет ответственности за

несчастный случай или травму в результате неправильной установки. Обратитесь в

сервисную службу по вопросу приобретения и установки кронштейна для насте

нного

крепления (в комплект поставки не входит).
