Premi Mode
Premi Mode
Premi Mode
HP Manager
riparte dall’ultima
selezione
13.8V
45.6 C
113 F
ACCENSIONE
HP Manager
Gli amplificatori HP incorporano un microprocessore che gestisce tutte le funzioni di controllo
e protezione dei circuiti e dei collegamenti. Il display LCD e i Leds permettono la lettura
immediata dello stato degli amplificatori riportando in tempo reale le informazioni utili a
sfruttarne al 100% le caratteristiche.
LCD Status Display
Lo Status Display è un LCD a matrice di punti con retroilluminazione blu. Lo Status Display
permette di visualizzare diverse informazioni relative all’amplificatore ed al suo funzionamento:
tensione di alimentazione in Volt ai suoi morsetti, temperatura in gradi Celsius o Fahrenheit,
intervento delle protezioni. Alla prima accensione dopo l’installazione lo status display
mostrerà la tensione di alimentazione. Ad ogni successiva pressione del tasto “MODE”
mostrerà le altre informazioni di temperatura. Una volta spento l’amplificatore alla sua
riaccensione il display mostrerà la stessa informazione che era impostata prima dello
spegnimento. Poi ad ogni pressione del tasto mode accede alle altre funzioni. Ogni qualvolta
l’amplificatore entri in uno stato di protezione lo status display in combinazione con i Led del

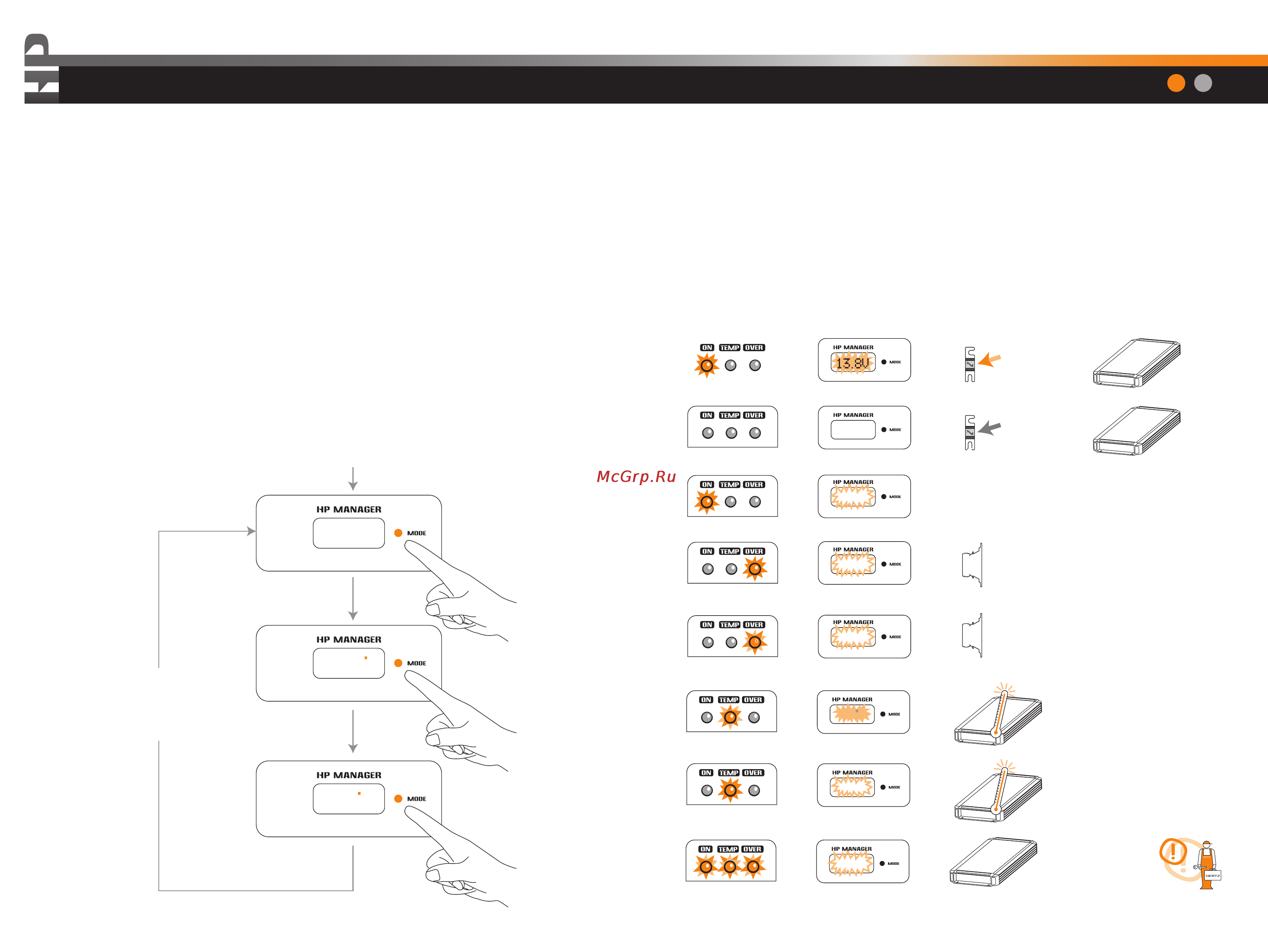

pannello controlli ne indicherà la causa. Nei disegni successivi è riportata la modalità di
funzionamento dello status display e l’interpretazione dei messaggi di protezione dello status
display e dei Led.
Protezioni
Il microprocessore dell’HP MANAGER gestisce il sistema di protezioni dell’amplificatore e del
sistema audio. Gli amplificatori HP sono protetti contro: altoparlanti difettosi o di impedenza
inferiore al consentito, corto circuito tra i cavi altoparlanti o di un cavo altoparlante con la massa
del veicolo, sovratemperatura (> 75°C), corrente continua in uscita, guasto interno, inversione
di polarità dei cavi di alimentazione e tensione di batteria superiore a 16,5 V. La funzione di
Auto Reset di alcune delle protezioni citate normalmente ripristina il corretto funzionamento
dell’amplificatore una volta eliminata la causa (es: una volta rimosso l’altoparlante in corto circuito,
una volta sostituiti gli altoparlanti difettosi o effettuato il loro giusto collegamento). In alcuni casi
sarà invece necessario spegnere l’amplificatore e riaccenderlo per ripristinarne il funzionamento.
Di seguito un elenco dei possibili eventi di protezione con le indicazioni fornite dallo status
display e dai LED e la relativa interpretazione e procedura da seguire per ripristinare il corretto
funzionamento.
+=
75 C
LED TEMP lampeggiante
CONTROLLARE
LA TEMPERATURA
DELL’AMBIENTE
AMP 70÷75°C
+=
Lampeggiante
TEMP
Spegnere l’amplificatore
Controllare la temperatura
dell’ambiente
AMP >75°C
PROTEZIONE TERMICA
LED TEMP acceso fisso
+=
Lampeggiante
SAFE
CONTROLLARE GLI ALTOPARLANTI!
Protezione da cortocircuito in uscita
Auto reset appena eliminato il cortocircuito
<0,6Ω
Il LED si spegne 5 sec.
dopo la fine del cortocircuito
+=
KO!
Amp OFF
LED spenti
+=
OK!
Amp ON
LED ON acceso fisso
+=
Lampeggiante
OVER
Il lampeggio si interrompe 5 sec.
dopo la fine del sovraccarico
CONTROLLARE GLI ALTOPARLANTI!
Indicazione di sovraccarico
L’amplificatore interviene con una limitazione
di potenza
0,6Ω < R Load < 2Ω
+
=
SAFE
Tutti lampeggianti
Spegnere l’amplificatore
e contattare l’assistenza
KO!
PROBLEMA INTERNO
Lampeggiante
+=
Lampeggiante
OVER
CONTROLLARE LA TENSIONE DELLA BATTERIA
Protezione da sovratensione di batteria.
Spegnere l’amplificatore e verificare il sistema elettrico
del veicolo.
BATTERY VOLTAGE > 16,5V
LED ON lampeggiante
Italiano | English
18 19
Manuale HP2+HP4 13-07-2007 17:51 Pagina 19
