REM OUT o

ANTENNA ELETTRICA

GND

+BATT

Italiano | English

HP 2

HP 4

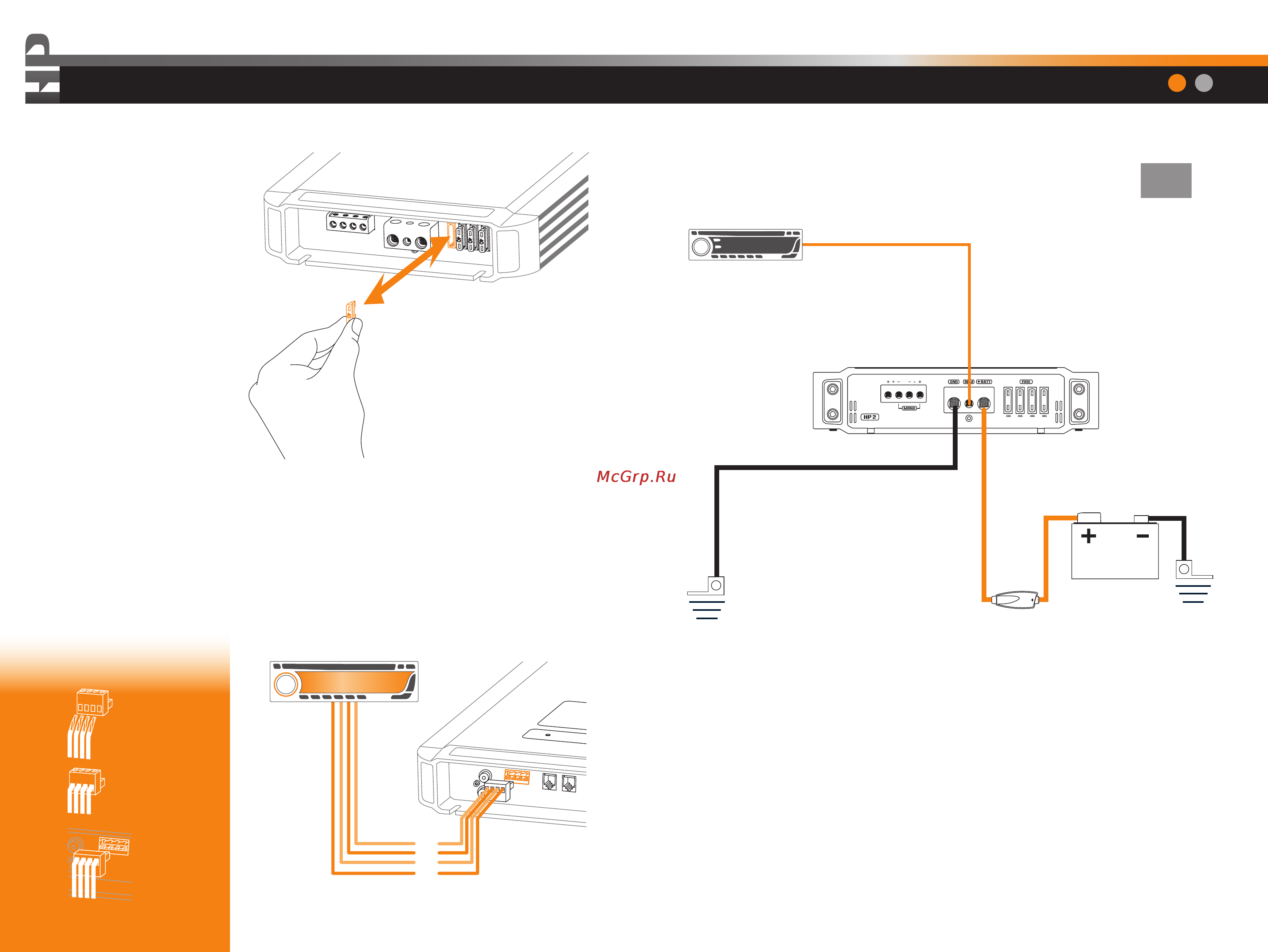

Connessioni di alimentazione

HP 2: 4 x 40 A

HP 4: 4 x 30 A

Come sostituire il fusibile

• Asportare il fusibile interrotto

dal pannello alimentazione a fianco

della morsettiera.

• Verificare che il valore del nuovo

fusibile sia identico a quello

in dotazione, quindi inserirlo nella

sua sede spingendolo bene a fondo.

Fate attenzione a far entrare le lame

nelle apposite sedi per evitare falsi

contatti o cadute di tensione lungo

la linea d’alimentazione.

L+

L-

R+

R-

Connessione degli ingressi ad alto livello (Speaker IN)

Per maggiore comodità è possibile collegare i cavi al connettore specifico prima di inserirlo nel

pannello ingressi. Fate riferimento alle indicazioni riportate di seguito. Eseguite questa operazione

con l’amplificatore e sorgente spenti.

1_Spellare i cavi

2_Serrare i cavi

comodamente

3_Inserire

il connettore

Italiano | English

22 23
