1
2
3
HP 2
1
4
4
67
5
2
3
12
3
HP 2
HP 4
1 23
4 5
HP 4

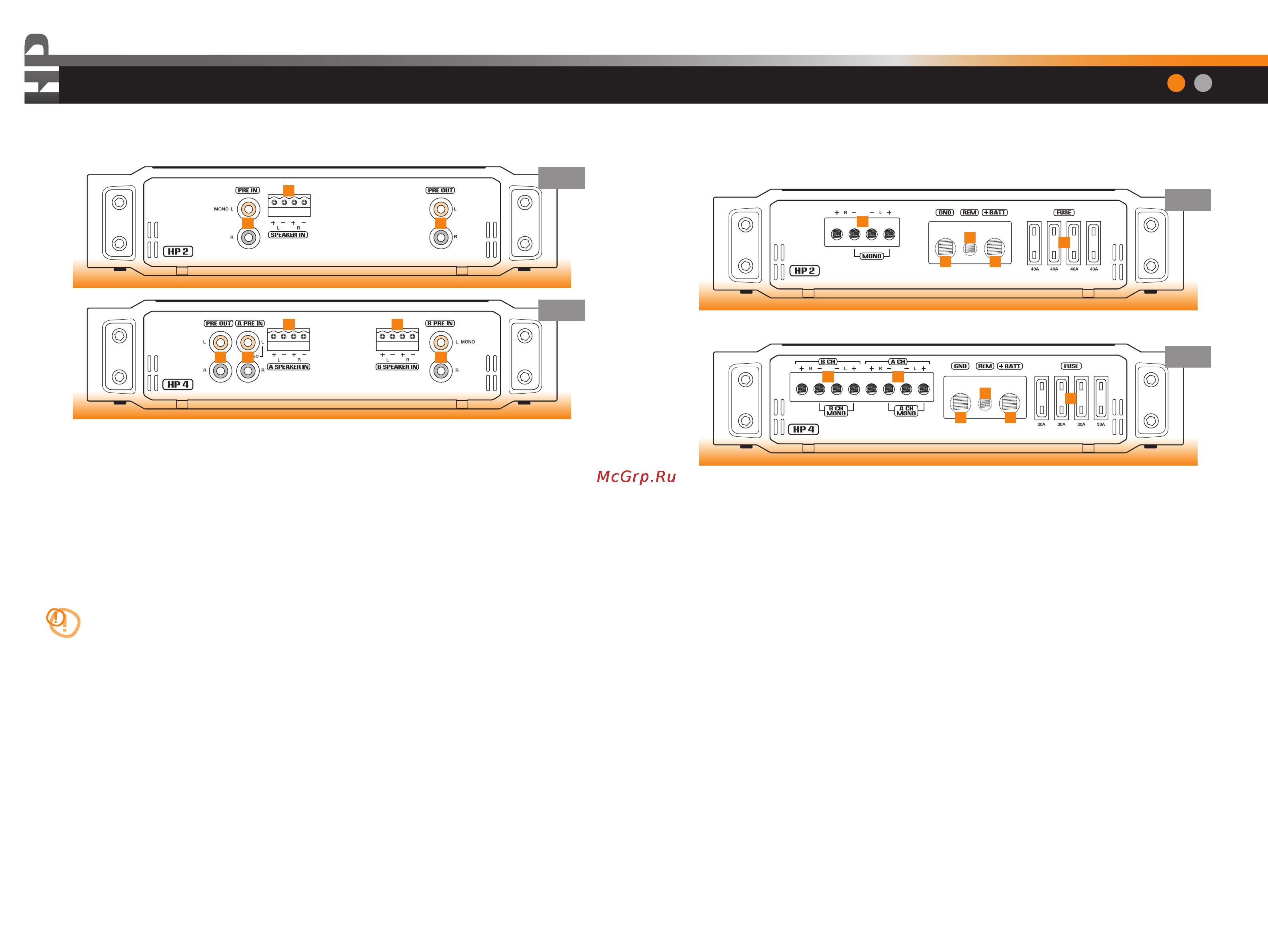

Pannello Alimentazione / Uscite / Servizi
HP 2 - HP 4
1_ + BATT (11÷15 VDC): Morsetto per il collegamento del polo positivo d’alimentazione
dell’amplificatore. Collegare qui il cavo positivo della batteria. Il foro accetta un cavo della sezione
massima di 3 A.W.G. Per un miglior trasferimento della corrente si raccomanda di utilizzare cavi della
massima sezione possibile e comunque della stessa sezione del cavo collegato al polo negativo.
2_ GND: Morsetto per il collegamento del polo negativo d’alimentazione dell’amplificatore.
Collegare qui il cavo negativo della batteria o un cavo connesso allo chassis dell’autoveicolo.
Il foro accetta un cavo della sezione massima di 3 A.W.G. Per un miglior trasferimento della
corrente si raccomanda di utilizzare cavi della massima sezione possibile e comunque della
stessa sezione del cavo collegato al polo positivo.
3_ REM: Terminale per il collegamento del cavo Remote proveniente dall’apparecchio che comanda
l’accensione dell’amplificatore. La tensione applicata deve essere compresa fra 7 e 16.5 V.
4_ FUSE: Fusibili a lama ad accesso rapido da 40 A (HP 2) o 30 A (HP 4) ciascuno. Provvedono
alla protezione generale dell’amplificatore.
HP 2
5_ SPEAKER OUTPUT: Terminali di potenza destro (R) e sinistro (L) dell’amplificatore.
I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG.
Quando si utilizza l’amplificatore in modalità mono, utilizzare i morsetti + L e – R.
HP 4
6_ A CH SPEAKER OUTPUT: Terminali di potenza destro (R) e sinistro (L) della sezione A
dell’amplificatore. I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG.
Quando si utilizza l’amplificatore in modalità mono, utilizzare i morsetti + L e - R (A Ch Mono).
7_ B CH SPEAKER OUTPUT: Terminali di potenza destro (R) e sinistro (L) della sezione B
dell’amplificatore. I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG.
Quando si utilizza l’amplificatore in modalità mono, utilizzare i morsetti + L e - R (B Ch Mono).
Pannello Ingressi
HP 2
1_ PRE IN: Ingressi preamplificati destro (R) e sinistro (L). Collegare le uscite provenienti dalla sezione
preamplificata della sorgente o di un crossover elettronico esterno. Se si usa questo amplificatore in
mono utilizzare l’ingresso sinistro (L). Se si imposta il crossover in Lo-Pass 24 dB è possibile utilizzare
indifferentemente uno degli ingressi o entrambi in quanto l’amplificatore esegue il MIX dei canali per
pilotare in mono il finale.
2_ PRE OUT: Uscite preamplificate destro (R) e sinistro (L). Il segnale disponibile su questa uscita può
essere sottoposto a filtraggio ed è quello applicato agli ingressi PRE IN. Se si usa un segnale
stereofonico per pilotare il finale, lo stesso sarà presente su queste uscite.
3_ SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L). Se si usa questo amplificatore
in mono utilizzare l’ingresso sinistro (L). Collegare le uscite provenienti dalla sezione amplificata della
sorgente. Se si imposta il crossover in Lo-Pass 24 dB è possibile utilizzare indifferentemente uno degli
ingressi o entrambi in quanto l’amplificatore esegue il MIX dei canali per pilotare in mono il finale.
ATT.NE: L’ingresso SPEAKER IN è compatibile solo con autoradio dotate di uscita a ponte (BTL).
HP 4
1_ A PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione A dell’amplificatore. Collegare
le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover elettronico esterno.
Se si usa questa sezione in mono utilizzare l’ingresso sinistro (L).
2_ B PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione B dell’amplificatore. Collegare
le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover elettronico esterno.
Se si usa questa sezione in mono utilizzare l’ingresso sinistro (L). Se si imposta il crossover in Lo-Pass
12 dB L/R Mix è possibile utilizzare indifferentemente uno degli ingressi o entrambi in quanto
l’amplificatore esegue il MIX dei canali per pilotare in mono il finale.
3_ PRE OUT: Uscite preamplificate destro (R) e sinistro (L). Il segnale disponibile su questa uscita non
è sottoposto a filtraggio ed è quello applicato agli ingressi A PRE IN. Se si usa un segnale stereofonico
per pilotare il finale, lo stesso sarà presente su queste uscite.
4_ A SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L) della sezione A
dell’amplificatore. Collegare le uscite provenienti dalla sezione amplificata della sorgente. Se si usa
questa sezione in mono utilizzare l’ingresso sinistro (L).
5_ B SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L) della sezione B
dell’amplificatore. Collegare le uscite provenienti dalla sezione amplificata della sorgente. Se si usa
questa sezione in mono utilizzare l’ingresso sinistro (L). Se si imposta il crossover in Lo-Pass 12 dB
L/R Mix è possibile utilizzare indifferentemente uno degli ingressi o entrambi in quanto l’amplificatore
esegue il MIX dei canali per pilotare in mono il finale.
Italiano | English
08 09
Manuale HP2+HP4 13-07-2007 17:51 Pagina 9
