Hanns.g HS233H3B [10/21] Выполнение подключений

Руководство пользователя

ВЫПОЛНЕНИЕ ПОДКЛЮЧЕНИЙ

ПОДКЛЮЧЕНИЕ К ПК:

Перед выполнением описываемых ниже действий выключите компьютер.

1. Подключите один конец VGA-кабеля сзади монитора, а другой конец – к VGA разъему

компьютера.

2. Подключите один конец DVI-кабеля к задней стороне монитора, а другой конец – к DVI

порту компьютера.

3. Для использования частоты 120 Гц и функций 3D следует применять входящий в комплект

поставки DVI-кабель dual-link.

4. Подключите один конец HDMI к входу DVI кабель (дополнительно) к задней стороне

монитора, а другой конец – к DVI порту компьютера.

5. Подключите один конец HDMI-кабеля (дополнительно) к задней стороне монитора, а

другой конец – к HDMI порту компьютера.

6. Подключите кабель аудиосигнала (приобретается дополнительно) к выходу монитора HDMI

Line Out и у внешнему усилителю.

7. Подключите один конец шнура питания к гнезду электропитания монитора, а другой конец –

к розетке.

8. Включите монитор и компьютер.

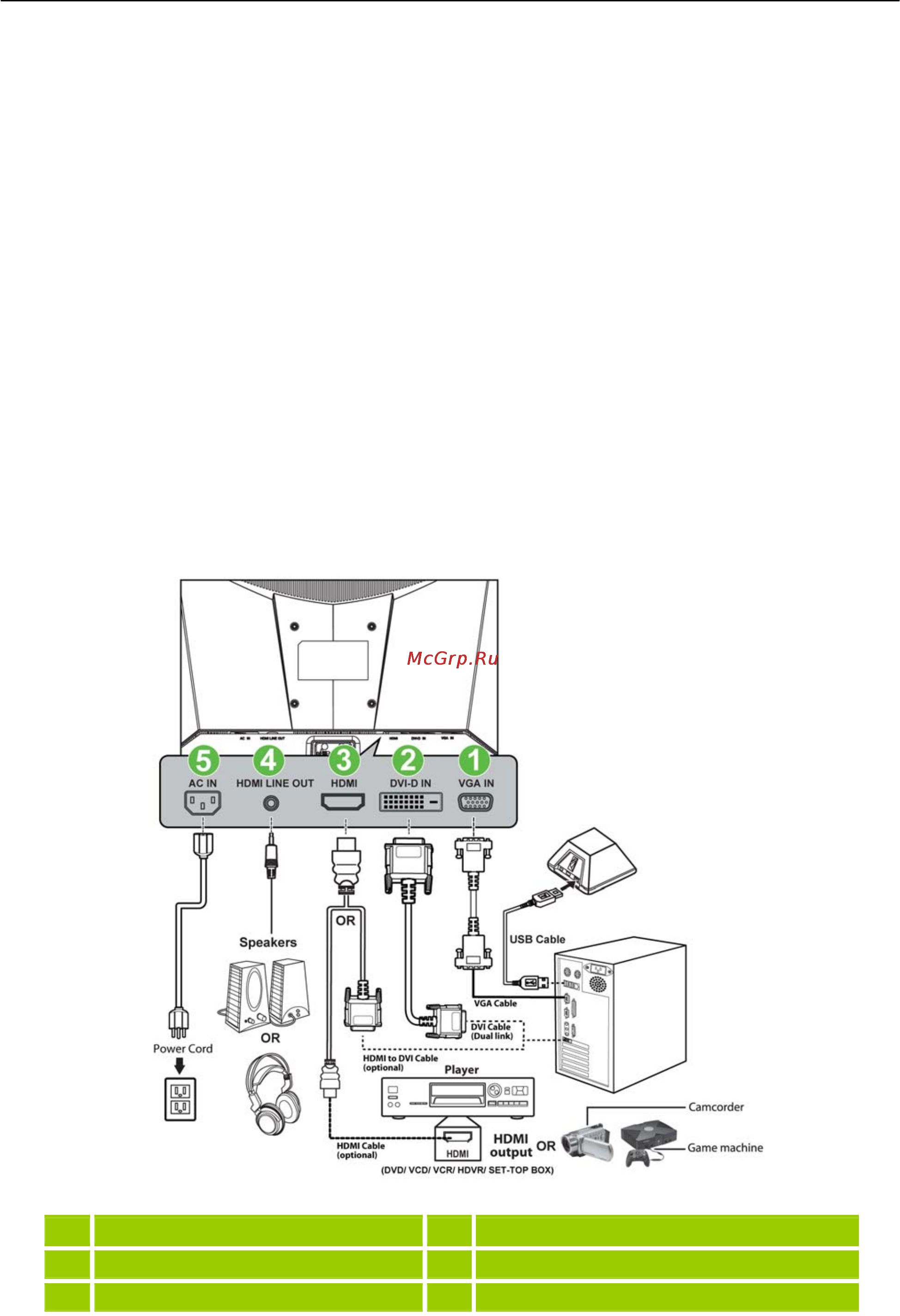

Рисунок 2: Подключение к ПК

1 VGA- Ввод 2 DVI-вход

3 Ввод HDMI 4 Выход HDMI Line Out

5 Вход питания переменного тока
