Замечания:
• По поводу правильного подсоединения устройства обращайтесь к руководству пользователя.
• Если устройство размещается около тюнера или радиоприемника, радиопередача может быть искажена. В этом случае
разместите устройство подальше от тюнера или радиоприемника.
• Выходной звуковой сигнал устройства имеет широкий динамический диапазон. Убедитесь, что установлен умеренный
уровень громкости. В противном случае, динамики могут быть повреждены при внезапном значительном увеличении
громкости.
• Если телевизор имеет один аудиовход, подключайте устройство через Y-адаптер (не входит в комплект).
При подключении к устройству других устройств, убедитесь, что электропитание у них отключено, и они все отсоединены от
электроcети. Это требование необходимо выполнять при осуществлении любых соединений.
Подсоедините устройство непосредственно к телевизору.
Если к устройству подключаются видеомагнитофон, телевизор/видеомагнитофон или видеокоммутатор, при воспроизведении
DVD-дисков изображение может искажаться, поскольку DVD-диски защищены от копирования.
Замечание: через компонентный и S-video выходы DVD-видеосигнал передается без каких-либо изменений, что
обеспечивает улучшенное качество изображения DVD-видео.
Выполните одно из подключений в зависимости от типа
телевизора.
Через разъемы SCART
Используя кабель SCART, входящий в комплект, соедините
между собой разъемы SCART OUTPUT устройства и SCART
INPUT на телевизоре.
По каналу Video
Используя кабель Audio/Video, входящий в комплект,
соедините между собой разъемы AUDIO (L/R) и VIDEO
OUTPUT устройства и AUDIO (L/R) и VIDEO INPUT на
телевизоре.
По каналу S-Video
Используя кабель S-Video, входящий в комплект, соедините
между собой разъемы S-VIDEO OUTPUT устройства и S-
VIDEO INPUT на телевизоре.
Используя кабель Audio, не входящий в комплект, соедините
между собой разъемы AUDIO (L/R) OUTPUT устройства и
AUDIO (L/R) INPUT на телевизоре.
По каналу Component Video (Color Stream
R
)
Используя кабель Component, не входящий в комплект,
соедините между собой разъемы COMPONENT OUTPUT
устройства и COMPONENT INPUT на телевизоре.
Используя кабель Audio, не входящий в комплект, соедините
между собой разъемы AUDIO (L/R) OUTPUT устройства и
AUDIO (L/R) INPUT на телевизоре.
Для прослушания радиопередач подсоедините, имеющиеся в комплекте FM/AM антенны.
• К антенному разъему AM подсоедините рамочную AM антенну.
• К коаксиальному разъему FM (75 Ом) подсоедините проволочную FM антенну.
• Разъемы OPTICAL IN и COAXIAL IN соответствуют входам LINE IN 1.
Если DVD-проигрыватель подсоединяется с помощью Оптического или Коаксиального кабеля, видеокабель должен быть
подсоединен к разъему VIDEO INPUT входов LINE IN1.
• Если видемагнитофон или DVD-проигрыватель подсоединяется к разъемам LINE IN 1, необходимо установить
соответствующим образом параметр "LINE 1 select" в настройках (см. с.22).
Замечания::
• Обращайтесь также к руководству пользователя подсоединенного устройства.
• Если устройство размещается вблизи тюнера или радиоприемника, радиопередачи могут искажаться. В этом случае
разместите устройство подальше от тюнера или радиоприемника.
• Выходной звуковой сигнал устройства имеет широкий динамический диапазон. Убедитесь, что установлена умеренная для
прослушивания громкость. В противном случае колонки могут быть повреждены пиковыми выбросами аудиосигнала.
1312

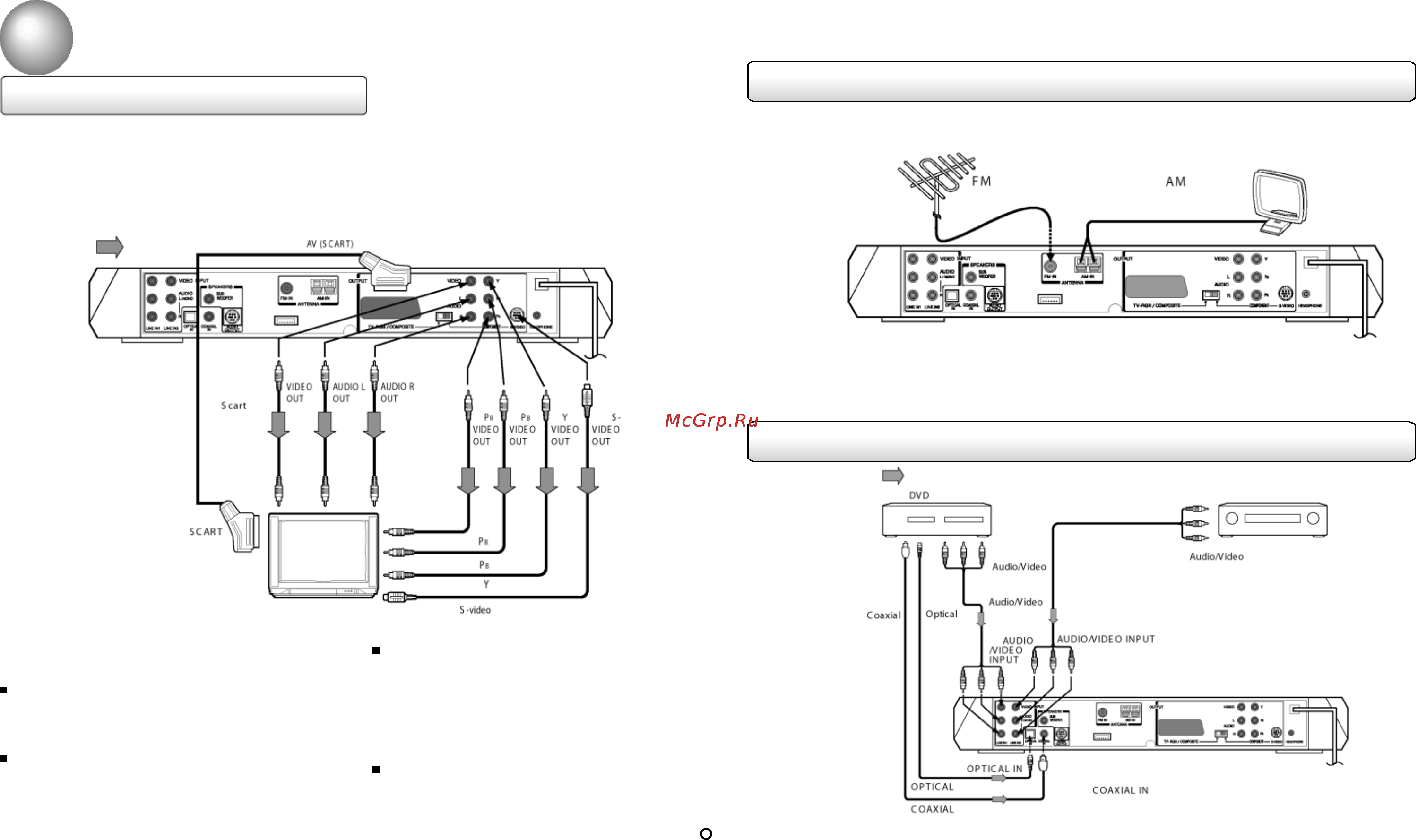

Соединения
Подключение к телевизору
Поток сигналов
К разъему
Кабель
ККК
КК К К
К
композитному
видеовходу
Компонентный
видеокабель (в
комплект не
входит)
К видеовходу
К видеовходу
К видеовходу
Ко входу
К разъему
Для просмотра DVD выберите
соответствующий видеовход.
К
композитному
аудиовходу L
К
композитному
аудиовходу R
Подключение устройств по оптическому кабелю
Замечания:
• Для того чтобы предотвратить появление помех при радиоприеме, установите рамочную AM-антенну подальше от
устройства и другого оборудования.
• Убедитесь, что провода FM-антенны полностью разведены в сторону.
• После подсоединения удерживайте провода FM-антенны в горизонтальном положении.
Подключение антенн FM/AM диапазонов
-антенна
(в комплект входит)
(в комплект входит)
-антенна
Проволочная
-проигрыватель
Поток сигналов
Кабель Audio/Video (в комплекте)
К выходам
К выходу
К выходу
Ко входу
Ко входу
Ко входу
Ко входу
(Альтернативное соединение)
Кабель (не в комплекте)
Кабель (не в комплекте)
Кабель
(в комплекте)
К выходам
Видеомагнитофон
