9
10
Português/
1. Puxe o painel dianteiro para fora.
2. Remova a cobertura da baía da unidade de 5,25”.
3. Rode o dispositivo de bloqueio para a esquerda, para
desbloquear e remova o dispositivo de bloqueio.
4. Coloque o dispositivo de 5,25” na baia da unidade.
5. Encontre as devidas aberturas. Volte a colocar o
dispositivo de bloqueio e rode para a direita para
bloquear.
Ελληνικά/
1. Τραβήξτε έξω τον εμπρόσθιο πίνακα.
2. Αφαιρέστε το κάλυμμα της θέσης μονάδας 5,25”.
3. Στρέψτε τη διάταξη ασφάλισης αριστερόστροφα για
απασφάλιση και αφαιρέστε τη διάταξη ασφάλισης.
4. Τοποθετήστε τη συσκευή 5,25” στη θέση μονάδας.
5. Βρείτε τα κατάλληλα ανοίγματα. Βάλτε στη θέση της τη
διάταξη ασφάλισης και στρέψτε τη διάταξη ασφάλισης
δεξιόστροφα για ασφάλιση.
繁體中文 /
1. 拉面板底部，將面板從機殼本體拆下。
2. 移除5.25”擴充槽的擋板。
3. 依逆時鐘方向轉動將5.25”無螺絲機構扣具取下。
4. 插入硬體裝置。
5. 尋找適當的孔位，將無螺絲機構扣具放回磁架，
依順時針方向旋轉5.25”無螺絲機構固定硬體。
日本語 /
1. フロントパネルを手前に引き、取り外します。
2. 5.25”ドライブベイのカバーを取り外します。
3. ロックデバイスを反時計方向に回してロック解 除し、
ロックデバイスを取り外します。
4. 5.25” デバイスをドライブベイに取り付けます。
5. 適切な取付け穴を確認し、ロックデバイスを元に戻し、
つまみを時計方向に回してデバイスをロックします。
Русский /
1. Снимите переднюю панель.
2. Снимите крышку 5,25 - дюймового отсека.
3. Поверните запирающее устройство против
часовой стрелки, чтобы открыть и снять его.
4. Установите 5,25-дюймовое устройство в отсек.
5. Найдите нужные отверстия. Вставьте обратно
запирающее устройство и закройте его, повернув
по часовой стрелке.
简体中文 /
1. 拉出前面板。
2. 卸下 5.25” 驱动器槽盖。
3. 逆时针转动锁定设备以解除锁定，然后卸下锁定设备。
4. 将 5.25” 设备放入驱动器槽。
5. 找出合适的开口位置。 放回锁定设备，顺时针转 动将其
锁定。
Türkçe /
1. Ön paneli çekerek çıkarın.
2. 5.25” sürücü bölmesi kapağını çıkarın.
3. Kilit aygıtını açmak için saatin ters yönünde
döndürün ve çıkarın.
4. 5.25” aygıtı, sürücü bölmesinin içine yerleştirin.
5. Uygun açıklıkları bulun. Kilit aygıtını yerine takın ve
kilitlemek için saat yönünde döndürün.
ภาษาไทย /
1. ถอดแผงด้านหน้าออก
2. ถอดฝาปิดช่องไดรฟ์ขนาด 5.25” ออก
3. หมุนอุปกรณ์ล็อคทวนเข็มนาฬิกาเพื่อปลดล็อค
แล้วถอดอุปกรณ์ล็อคออก
4. ใส่อุปกรณ์ขนาด 5.25” เข้าในช่องไดร์ฟ
5. ขยับให้เข้าที่พอดี
ใส่อุปกรณ์ล็อคกลับเข้าไปแล้วหมุนอุปกรณ์ล็อคตามเข็มนา
ฬิกาเพื่อล็อคให้อยู่กับที่

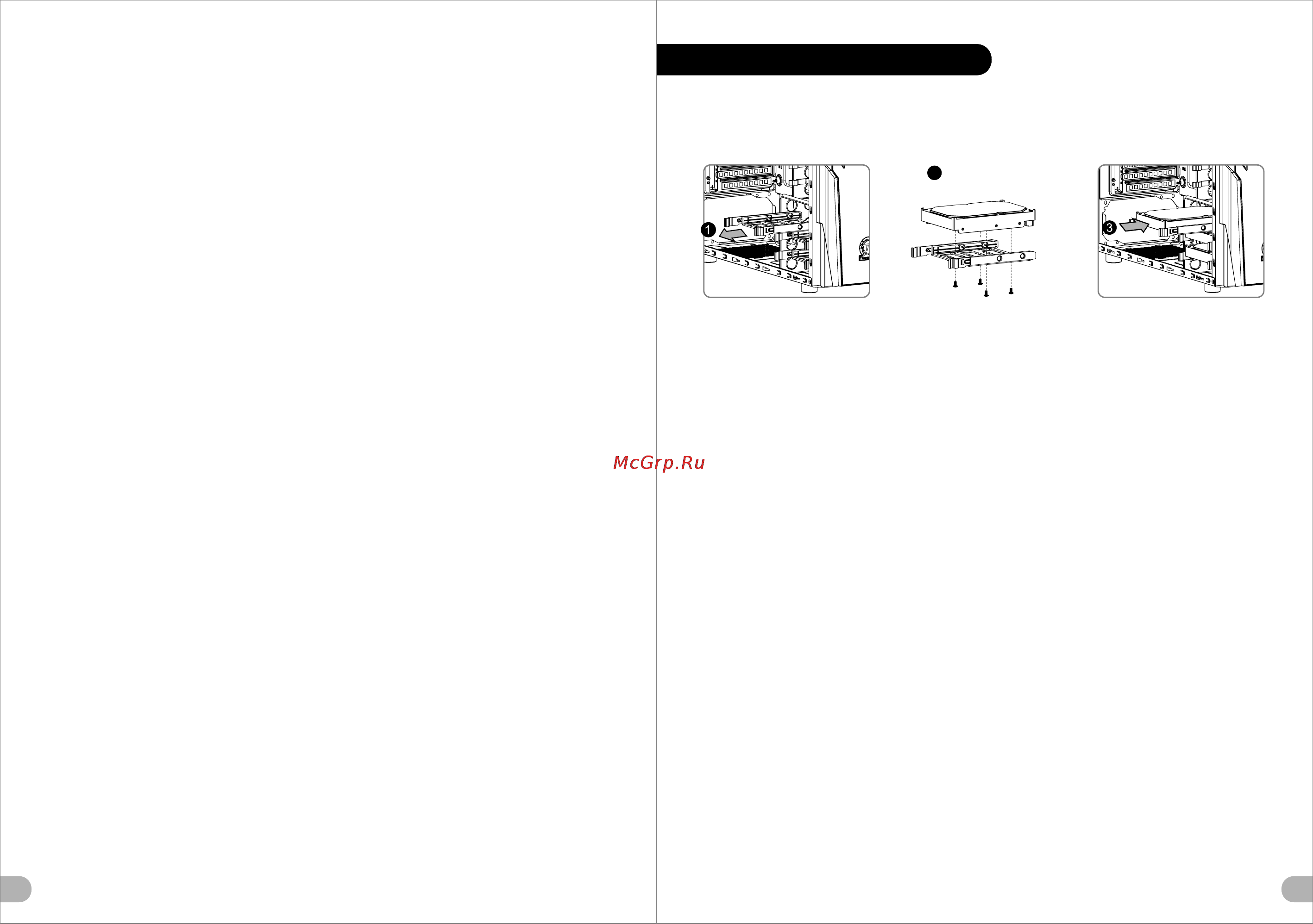

3.5” HDD Installation
3.5" HDD
2
English / 繁體中文 /
1. Pull the HDD tray out. 1. 將硬碟托盤取出
2. Place the 3.5” HDD on proper location and secure 2. 將 3.5” 硬碟置於適當位置，然後用螺絲固定。
it with screws.
3. 將硬碟托盤放回硬碟磁架中
3. Slide the HDD tray back to the HDD cage.
简体中文 /
Deutsch /
1. 将硬盘托盘取出
1. Ziehen Sie den HD-Schacht heraus.
2. 将 3.5” 硬盘置于正确位置并以螺丝固定。
2. Platzieren Sie die 3,5 Zoll HDD an ihrer Position
用螺丝固定硬盘
und sichern Sie sie mit Schrauben.
3. 将硬盘托盘放回硬盘磁架中
3. Schieben Sie den Schacht wieder in den
Festplattenkäfig.
日本語 /
1. HDDトレイを引き出して外します。
Français /
2. 適切な場所に3.5” HDDを置き、
1. Enlevez le boîtier du disque dur.
ねじで締め付けます。
2. Mettez le disque dur 3.5” dans le bon
3. HDDトレイをHDDケージに戻します。
emplacement et sécurisez le avec des vis.
3. Refaites glisser le boîtier du disque dur dans la
Русский /
cage de disques durs.
1. Вытяните лоток для жестких дисков.
2. Установите 3,5-дюймовый жесткий диск в
Español /
надлежащий отсек и закрепите его винтами.
1. Extraiga la bandeja del disco duro.
3. Установите лоток для жестких дисков
2. Sitúe el HDD de 3,5 pulgadas en la ubicación
обратно в каркас.
adecuada del HDD y asegúrelo con tornillos.
3. Vuelva a meter la bandeja del disco duro en su
Türkçe /
hueco.
1. HDD tepsisini dışarı çekin.
2. 3.5” HDD’yi uygun konuma yerleştirin ve vidalarla
Italiano /
sabitleyin.
1. Estrarre il vano HDD.
3. HDD tepsisini HDD kafesine geri yerleştirin.
2. Posizionare l’HDD da 3,5” nella posizione
appropriata e fissarlo con le viti.
ภาษาไทย /
3. Fare scorrere l’HDD indietro verso la struttura a
1. ดึงถาด HDD ออกมา
gabbia HDD.
2. ใส่ HDD ขนาด 3.5”
ในตำแหน่งที่เหมาะสมแล้วขันสกรูยึดให้แน่น
Português /
3. เลื่อนถาด HDD กลับเข้าในโครง HDD
1. Puxe a bandeja do disco rígido para fora.
2. Coloque o disco rígido de 3,5” na devida
localização e aparafuse.
3. Deslize a bandeja do disco rígido de volta para a
caixa do disco rígido.
