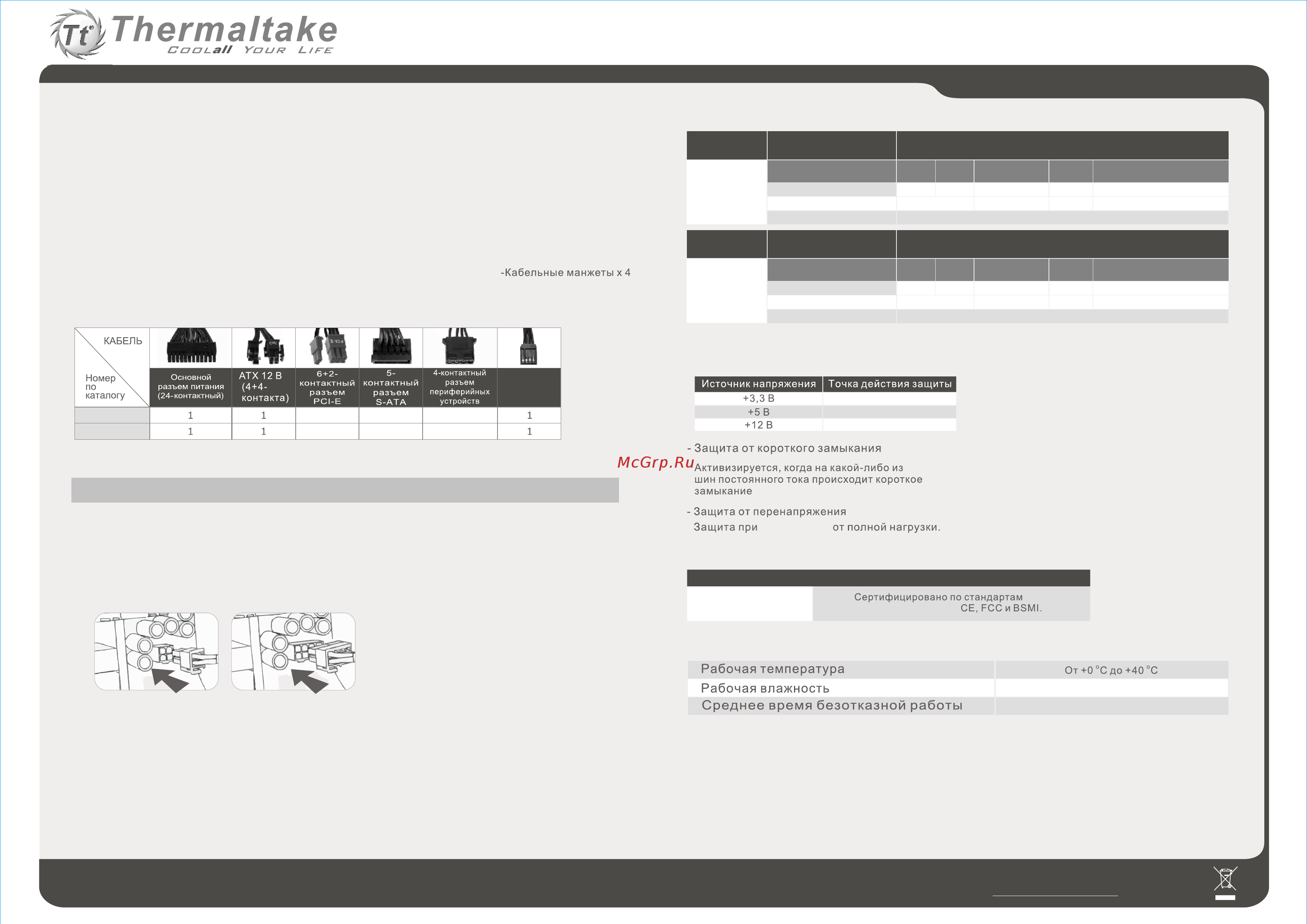

Thermaltake Нева 750Вт Инструкция по эксплуатации онлайн
W0427RE W0426RE/
Нева 750Вт / Урал 650Вт
刀模線
140324
+5,2B максимум
+7,0B максимум
+16,0B максимум
Стандарты, регулирующие ЭМИ, и стандарты безопасности
20-90%, без конденсата
> 120000 часов
Нева 750Вт
Урал 650Вт
Если после проведения вышеуказанной проверки блок питания все же не функционирует надлежащим образом, то для выполнения послепродажного обслуживания обратитесь в местный
магазин или филиал компании Thermaltake. Для получения дополнительной технической поддержки можно также посетить веб-сайт компании Thermaltake: www.thermaltake.com
P/N: W0427RE / W0426RE
Нева 750 /Вт Урал 650Вт
Предупреждения и предостережения
1. Не отключайте шнур питания переменного тока, когда блок питания используется. Это может повредить
компоненты оборудования.
2. Не подвергайте блок питания условиям повышенной влажности и/или повышенной температуры.
3. В блоке питания присутствует высокое напряжение. Не открывайте корпус блока питания, если вы не
являетесь электриком или уполномоченным техническим специалистом по обслуживанию оборудования.
Нарушение этого правила аннулирует гарантию.
4. Тип источника энергии для блока питания (БП) должен соответствовать этикетке, где указаны требования к
расчетному току.
5. В случае невыполнения предписания какого-либо предупреждения или предостережения, описанного в
настоящем руководстве, все гарантийные обязательства аннулируются.
Комплектация
- Блок питания - Руководство пользователя
- Шнур питания переменного тока - Крепежный винты x 4
Нева 750Вт / Урал 650Вт
Разъемы питания
Порядок установки
Примечание. Убедитесь, что система выключена и отключена от электросети. Отсоедините шнур питания
переменного тока от старого блока питания.
1. Откройте корпус компьютера; следуйте инструкциям руководства пользователя к корпусу компьютера.
2. Установите БП в корпус, закрепив его четырьмя винтами, которые входят в комплект.
3. Если для материнской платы требуется 24-контактный основной разъем питания, то подсоедините
20+4-контактный основной разъем питания к материнской плате. Если для материнской платы
требуется 20-контактный основной разъем питания, то отсоедините 4-контактную секцию от 20+4-контактного
основного разъема питания и подсоедините только 20-контактную секцию разъема к материнской плате.
4.1 При наличии материнской платы, для которой требуется только 4-контактный разъем ATX 12 В (ЦП),
отсоедините 4-контактную секцию от 4+4-контактного разъема ATX 12 В и подсоедините ее к материнской
плате. (Можно использовать любую 4-контактную секцию 4+4-контактного разъема ATX 12 В.)
4.2 При наличии материнской платы, для которой требуется отдельный 8-контактный разъем EPS, используйте
4+4-контактный разъем от блока питания.
5. Подсоедините разъемы питания других периферийных устройств, таких как жесткие диски, оптические
дисководы и т. д.
6. Если для графической платы требуется использовать разъем питания PCI-E, то подсоедините
соответствующий разъем PCI-E, указанный в руководстве пользователя графической платы.
Обратите внимание, что в блоке питания TR2 применяется уникальный 6+2-контактный разъем PCI-E,
который можно эффективно использовать в качестве отдельного 8- или 6-контактного разъема PCI-E.
Для использования в качестве 6-контактного разъема PCI-E отсоедините 2-контактную секцию от
6+2-контактного разъема.
7. Закройте корпус компьютера и подсоедините шнур питания переменного тока ко входу электропитания
на БП.
Технические характеристики производительности
Входное напряжение: 100 В - 240 В ~
Входной ток: 10A
Частота: 47 Гц - 63 Гц
Входное напряжение: 100 В - 240 В ~
Входной ток: 10A
Частота: 47 Гц - 63 Гц
+12 В для шины
+12 В для шины
0,8A
0,8A
100Вт
100Вт
ВХОД ПЕРЕМЕННОГО ТОКА
ВХОД ПЕРЕМЕННОГО ТОКА
ВЫХОД ПОСТОЯННОГО ТОКА
ВЫХОД ПОСТОЯННОГО ТОКА
Макс. выходной ток
Макс. выходной ток
Макс. выходная мощность
Макс. выходная мощность
бесперапыннага харчавання
бесперапыннага харчавання
+5В
+5В
+3,3В
+3,3В
-12В
-12В
+5 В на шине sb
+5 В на шине sb
(дежурного источника питания)
(дежурного источника питания)
20A
20A
20A
20A
62A
54A
3,0A
3,0A
744Вт
648Вт
9,6Вт
9,6Вт
15Вт
15Вт
750Вт
650Вт
Номер по каталогу
Номер по каталогу
Комплексная защита
- Защита от сверхтоков
ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ И БЕЗОПАСНОСТЬ
Условия окружающей среды
Устранение неисправностей
Если блок питания функционирует неправильно, то перед тем как обратиться за помощью по техническому
обслуживанию, выполните инструкции руководства по устранению неисправностей.
1. Правильно ли подключен шнур питания к электророзетке и к входу переменного тока блока питания?
2. Убедитесь, что переключатель ввода-вывода "I/O"
на блоке питания находится в положении ввода "
I".
3.
Убедитесь, что все разъемы питания правильно подсоединены ко всем устройствам.
4. При подключении к источнику бесперебойного питания (ИБП) проверьте, включен ли ИБП, а также
подключен ли он к электросети?
Poki
297mm
210mm
W0427RE
412
W0426RE
4
4
12
Дисковод
гибких
дисков
4
W0427RE
W0426RE
115% ~ 150%
UL/CUL,TUV,GOST,
