Toshiba SD-43HK [8/25] Подключение оптического оборудования
![Toshiba SD-43HK [8/25] Подключение оптического оборудования](/views2/1011840/page8/bg8.png)

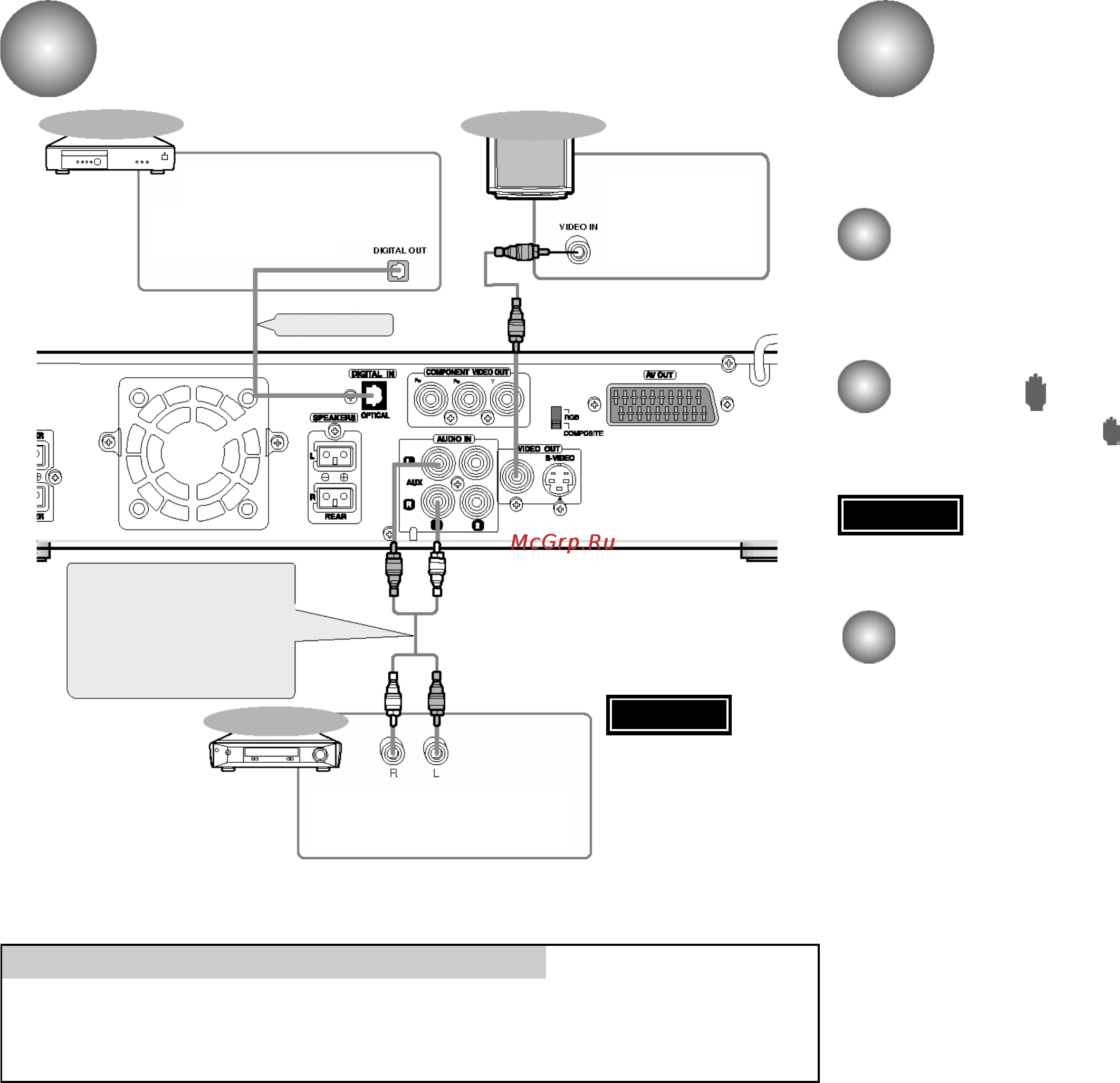

Подключение оптического оборудования
Внешнее цифровое
устройство
Телевизор
Внешнее аналоговое
устройство
Оптический кабель
(в комплект поставки не входит)
Разъем для подключения
внешних устройств с цифровым
выходом.
Например: CD-рекордер, MD(мини-диск),
цифро-аналоговый преобразователь и прочие
устройства с цифровым выходным
разъемом.
Разъем для вывода
изображения на
внешнее устройство.
Соедините разъемы
VIDEO IN с VIDEO OUT.
Аудиокабель (красный с белым)
Если на внешнем устройстве
имеется только один выходной
разъем, используйте для
подключения любой разъем на
системе: L или R.
Разъем для
подключения
внешнего оборудования с аналоговым
выходом
Например: видеомагнитофон, телевизор
и пр.
Примечание
Ö При подключении
внешних устройств
всегда следите за тем,
чтобы цвет штекера
соответствовал цвету
разъема.
Воспроизведение на внешнем цифровом/аналоговом устройстве
Клавишей AUX на пульте дистанционного управления выберите DIGITAL IN, AUX 1 или AUX 2.
Клавишей Function на основном блоке выберите DIGITAL IN, AUX 1 или AUX 2.
Ö Каждое нажатие этой клавиши соответствует переключению в новый режим в следующем порядке:
FM DVD/CD DIGITAL IN AUX 1 AUX 2.
Подготовка к включению
DVD-проигрывателя
DVD-проигрыватель предназначен для воспроизведения дисков DVD, DVD и CD.
Инструкции могут отличаться в зависимости от типа диска. Перед началом эксплуатации
внимательно прочитайте настоящее руководство.
Формат цветного телевидения
Ö Данное устройство использует формат PAL.
Ö Для того, чтобы выбрать другой формат, выключите систему и нажмите клавишу ZOOM.
При каждом нажатии этой клавиши система переходит в режим PAL или NTSC.
Ö Для воспроизведения DVD-диска необходимо, чтобы формат записанного на него
материала соответствовал формату телевизора.
Символ “ ”
Ö Появление символа “ ” указывает на то, что выполняемая функция не предусмотрена
для данного DVD-диска.
Примечание
Ö Включите систему, нажмите клавишу STOP и удерживайте ее в течение пяти
секунд. После этого DVD-ресивер автоматически настроится на оптимальный
режим.
Ö Некоторые функции, например Speaker Mode (режим колонок), Test tone (тестовый
сигнал), Volume (громкость) и пр. не отображаются на экране телевизора.
13 14
Формат вывода видеосигнала RGB Scart/Компонентныи
Ö Данное устройство использует раные форматыsвидеосигнала.
Ö Для того, чтобы выбрать другой формат, выключите систему и нажмите клавишу SLOW.
При каждом нажатии этой клавиши система переходит в режимы RGB / вывод (
Scart и компоитныи сигналы/ или Y.Pb.Pr /S-Video, kомпонентныи и kомпоитныи /
