15
В целях обеспечения безопасности НЕ РЕКОМЕНДУЕТСЯ брелок
сигнализации и ключи от автомобиля держать на одной связке.
ПРОГРАММИРОВАНИЕ СИСТЕМЫ.
Некоторые установки системы можно изменить в режиме программирования. В системе
предусмотрено девять уровней программирования, каждый из которых имеет несколько
подуровней. Например, «подуровень 6.3» соответствует третьему подуровню шестого уровня
программирования.
Для входа в режим программирования необходимо снять систему с охраны, выключить
зажигание и набрать секретный код
Выбор требуемого уровня программирования осуществляется нажатиями кнопки VALET,
которые сопровождаются зелеными вспышками индикатора. Пауза между нажатиями не должна
превышать 1 сек. По окончании набора, система подтверждает номер уровня красными вспышками
индикатора и короткими звуковыми сигналами сирены, и автоматически переходит на первый
подуровень выбранного уровня. При переходе на какой-либо подуровень, система подтверждает
его номер зелеными вспышками индикатора и короткими звуковыми сигналами сирены. После
этого цвет индикатора устанавливается в соответствии с текущим значением подуровня.
Если уровень программирования веден неверно (введено число более 9, или кнопка была
нажата дольше 3 сек.), индикатор загорается красным цветом на время 5 сек, после чего можно
повторить ввод.
На большинстве подуровней возможно РАЗРЕШИТЬ или ЗАПРЕТИТЬ выполнение какой-
либо функции. При этом зеленый цвет индикатора означает, что данная функция разрешена, а
красный – запрещена. Изменить установку подуровня можно нажатием кнопок брелока: кнопка
«1» разрешает выполнение данной функции, кнопка «2» – запрещает.
Чтобы система запомнила текущее состояние подуровня, или чтобы перейти на следующий
подуровень, необходимо нажать и удерживать кнопку VALET до мигания индикатора красным
и зеленым. Система запомнит текущую установку и переходит на следующий подуровень.
При переходе на следующий подуровень, система подтверждает номер подуровня зелеными
вспышками индикатора и короткими звуковыми сигналами сирены. Внимание: очередное нажатие
кнопки VALET возможно осуществить только по окончании вспышек зеленого цвета. Если все
подуровни исчерпаны (индикатор погас), то система ожидает ввода нового уровня.
Для выхода из режима программирования в любой момент достаточно включить зажигание.

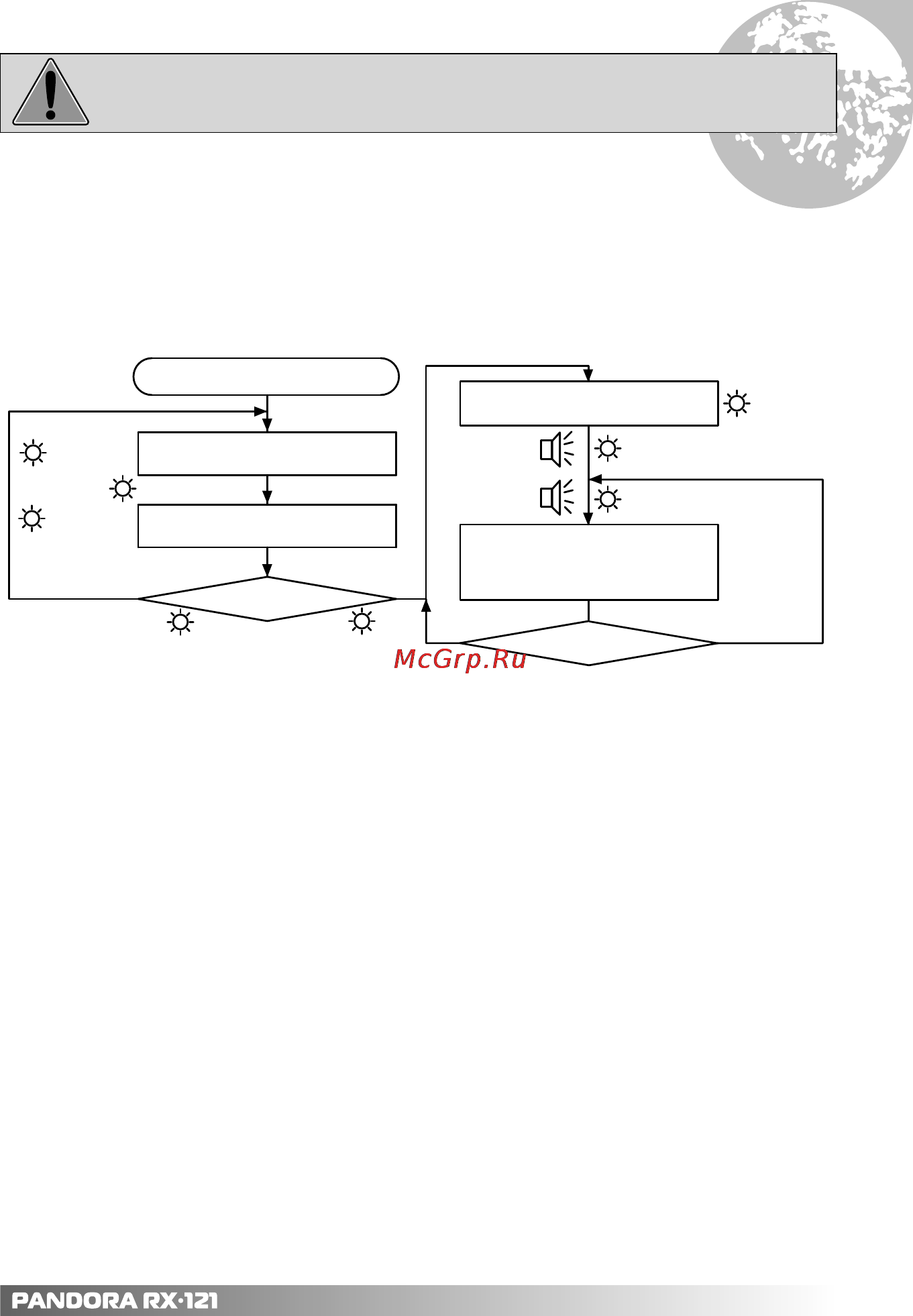

Ввод кнопкой VALET первой цифры секретного
кода (1-16)
(между нажатиями не более 1 сек.)
Ввод кнопкой VALET номера уровня
программирования (1-9)
(между нажатиями не более 1 сек.)
Индикация значения подуровня. Красный/Зеленый
Разрешить - кнопка “1” брелока
Запретить - кнопка “2” брелока
Запомнить значение и перейти на следующий
подуровень - “VALET”
Одна красная вспышка
Ввод
подтверждается
зелеными
вспышками
Ввод
подтверждается
зелеными
вспышками
Система подтверждает ввод красными
вспышками индикатора и звуковыми
сигналами и переходит на первый
подуровень выбранного уровня
Индикация номера подуровня
зелеными вспышками индикатора
и звуковыми сигналами
Снято с охраны, зажигание выключено
Ввод кнопкой VALET второй цифры секретного
кода (1-16)
(между нажатиями не более 1 сек.)
Ввод правильный?
Подуровни
закончились?
Нет
Нет
Да
Да
Длинная красная
вспышка
Красные и зеленые
вспышки
Ввод
подтверждается
зелеными
вспышками
Включение зажигания на любом из этапов - выход из режима программирования
