5
ПОКАЗАНИЯ ИНДИКАТОРА СОСТОЯНИЯ
• Одиночные короткие красные вспышки – система в режиме охраны;
• непрерывно светится красным – система готовится к автопостановке на охрану, или
включен режим постановки на охрану «Свободные руки»;
• поочередно мигает красным и зеленым – система снята с охраны, но иммобилайзер
включен;
• погашен – система снята с охраны, иммобилайзер отключен, или система в режиме
технического обслуживания (при выключенном зажигании);
• непрерывно светится зеленым при включенном зажигании – система в режиме
технического обслуживания;
• серия из двух красных вспышек – было срабатывание тревоги от датчика открывания
двери;
• серия из трех красных вспышек – было срабатывание тревоги от включения зажигания;
• серия из двух зеленых вспышек – было срабатывание тревоги от датчика удара;
• серия из трех зеленых вспышек – было срабатывание тревоги от датчика открывания
багажника или капота;
• одиночные зеленые вспышки – система в режиме «Anti – Hi Jack»;
• одна – три зеленые вспышки при включении зажигания в режиме «Снято с охраны»
– индикация количества прописанных брелоков
УПРАВЛЕНИЕ СИСТЕМОЙ
1. Дистанционно – по радиоканалу при помощи брелока дистанционного управления;
2. Ключом зажигания;
3. Кнопкой VALET;
4. Сигналами от датчиков в автоматическом режиме.
ЗАМЕНА БАТАРЕИ БРЕЛОКА
Признаками разряженной батареи в брелоке являются: длительный (2 сек.) световой сигнал при снятии
с охраны, уменьшение яркости индикатора брелока или уменьшение его дальности действия.
В этом случае необходимо заменить батарею в брелоке.
• Отверните винт крепления и снимите верхнюю половину корпуса брелока;
• не вынимая плату, замените батарею на новую (тип А27 +12В) соблюдая полярность;
• установите на место верхнюю половину корпуса, проверив нажатия кнопок, и заверните винт
крепления.

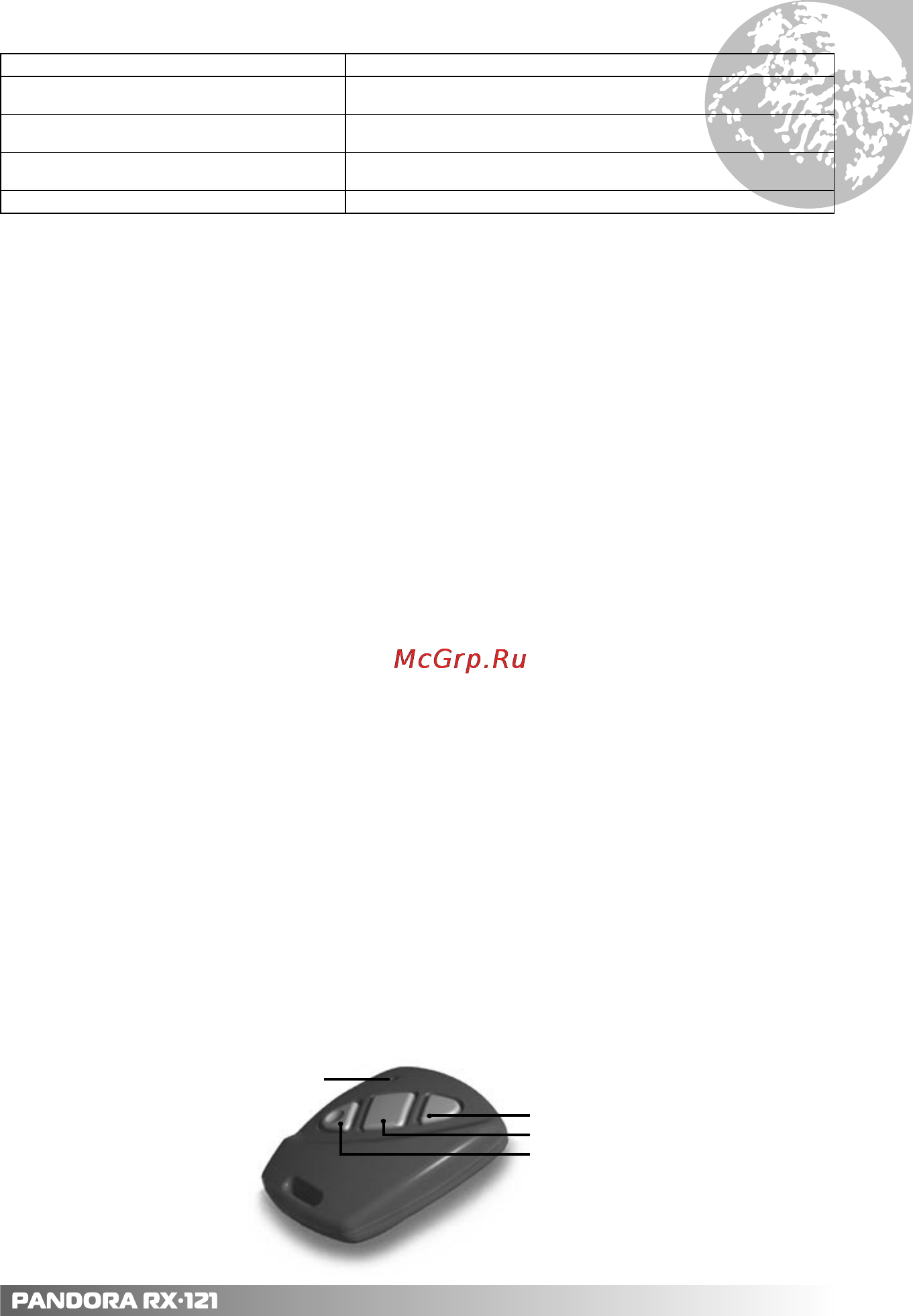

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Кнопка 1
Кнопка 2
Кнопка 3
Индикатор
Сигнал разряда батареи в брелоке Дополнительно световой сигнал в течение 2 сек. при снятии с охраны
Сигнал о неисправности датчика при
постановке на охрану
Дополнительно 3 коротких звуковых сигнала / 3 коротких световых
сигнала
Сигнал о срабатывании предупредительного
уровня датчика
3 коротких звуковых сигнала / 1 короткий световой сигнал / 1 сигнал
пейджера
Отключение предупредительного уровня
датчика удара
1 короткий световой сигнал
Поиск автомобиля 1 короткий звуковой сигнал / 5 коротких световых сигналов
