Midland 77-120 ESP2 [6/10] Микрофон
4
РУССКИЙ

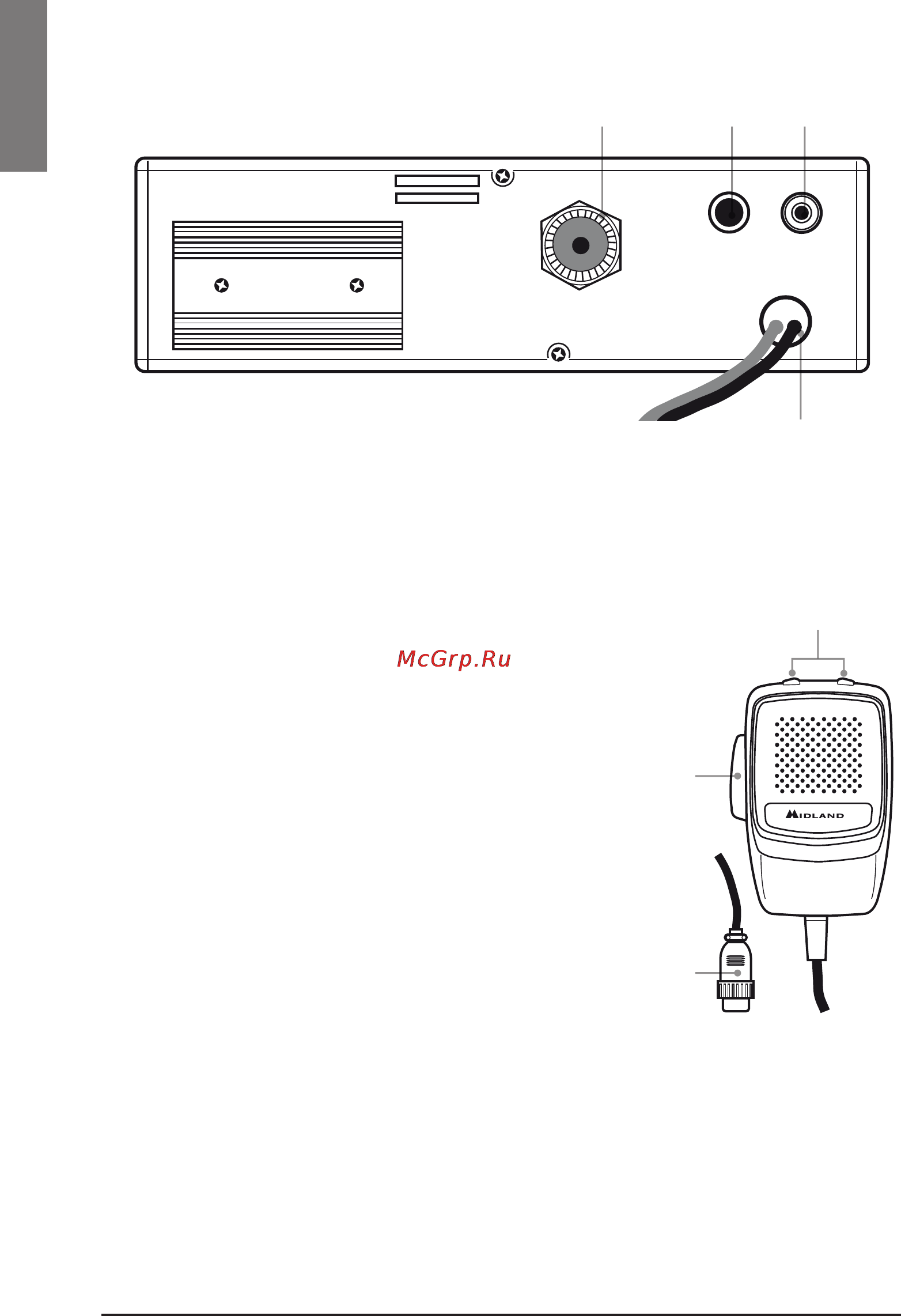

ЗАДНЯЯ ПАНЕЛЬ
14. Гнездо для подключения антенны (тип разъема SO239).
15. Гнездо «EXT»: для подключения внешнего динамика (внутренний динамик при этом
отключается).
16. Гнездо S.Meter: для подключения внешнего S.Meter.
17. Кабель электропитания – 13,8V DC.
МИКРОФОН
1. Кнопка PTT: нажмите, чтобы начать передачу сигнала.
2. Кнопки UP/DOWN: для переключения каналов.
Однократное нажатие на одну из этих кнопок
вызывает изменение номера канала на «1».
Нажатие и удерживание одной из этих кнопок
вызывает изменение номера канала на «10».
3. 6-штырьковый разъем микрофона.
EXT-SP S-METER
ANT
+RED
-BLK
7
7
/
2
20
14 15 16
17
EXT-SP S-METER
ANT
+RED
-BLK
7
7
/
2
20
2
1
3
