9
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
В момент покупки газонокосилка передается покупателю в кар-
тонной упаковке, внутри которой предусмотрены специальные
Защитные элементы, обеспечивающие целостность и удоб-
ства её транспортировки.
Сняв бандажные ленты и металлические скрепки {с помощью
щипцов), открыть верхние клапана коробки. Осторожна под-
нять газонокосилку и извлечь все комплектующие.
СБОРКА ГАЗОНОКОСИЛКИ
Сборку газонокосилки производите в соответствии с иллюстра-
циями, приведенными в Руководстве по эксплуатации. Утили-
зируйте упаковку в соответствии с требованиями охраны окру-
жающей среды.
Для удобства и компактности газонокосилка поступает в разо-
бранном виде. После осмотра и проверки газонокосилки нужно
произвести реконсервецию. Удалить консервационную смазку
с поверхности бумагой или ветошью, а остатки ее удалить тех-
нической салфеткой и бескислотным раствором. Сборку про-
изводить на столе или верстаке.

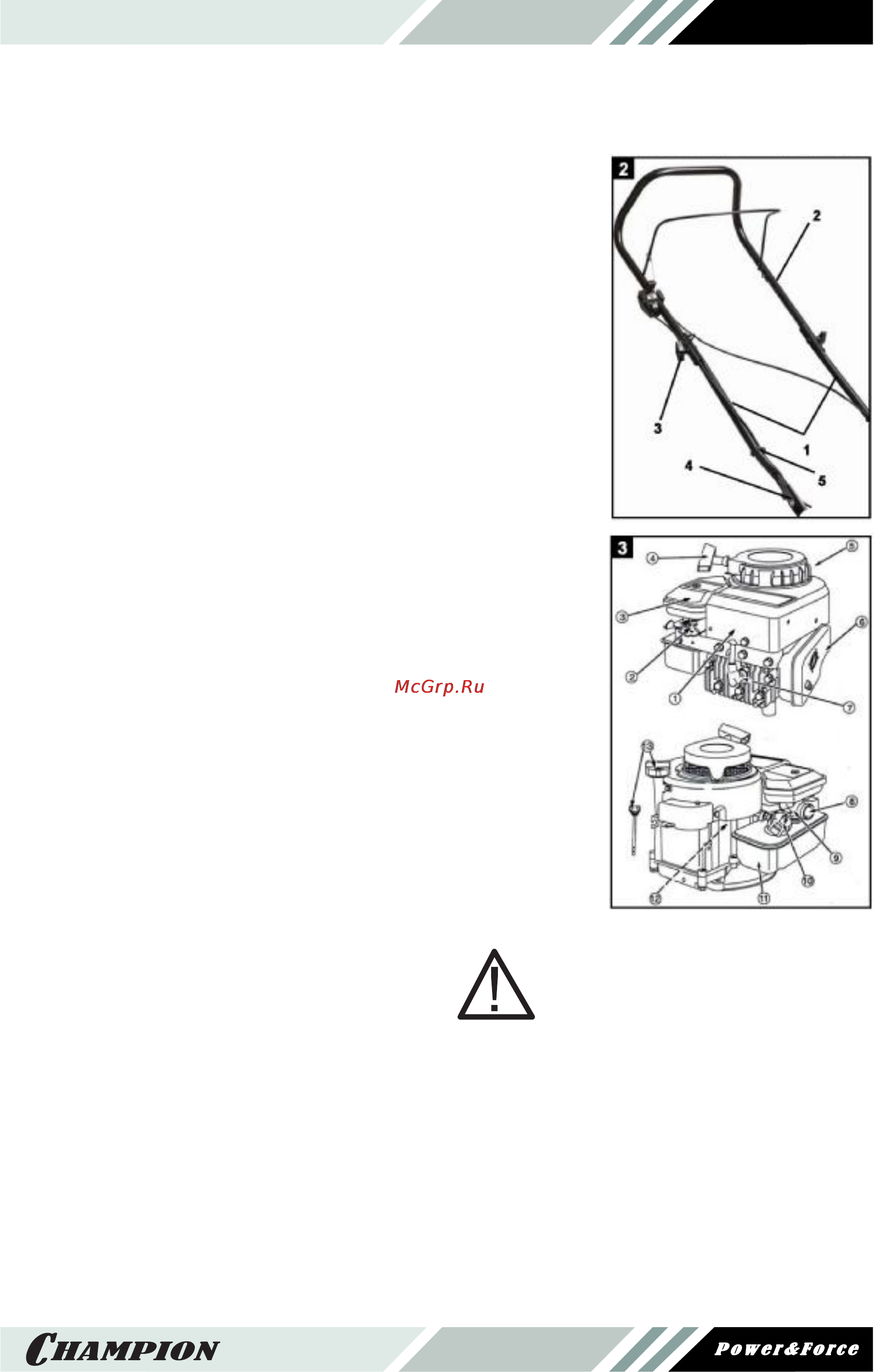

СБОРКА РУКОЯТКИ (РИС. 2)
Прикрепите две нижние части рукоятки (1) к верхней рукоятке
(2), используя болты и шайбы {3).
УСТАНОВКА РУКОЯТКИ
Вставьте нижнюю часть собранной рукоятки в места установки
на корпусе машины и закрепите с двух сторон болтами и гай-
ками (4)
Крепление кабели и тяг управления
Кабели и тяги управления крепится специальными фиксатора-
ми (5).
Защелкните фиксатор (5) на кабеле, соединяющем блок вы-
ключателя и двигатель, Сдвиньте фиксатор к нижней рукоятке.
Защелкните другие фиксаторы на других тягах управления, со-
единяющем блок выключателя и двигатель. Сдвиньте фикса-
тор к верхней рукоятке.
ПРОВЕРКА УРОВНЯ МАСЛА
Основным элементом газонокосилки явля-
ется 4х-такгный двигатель внутреннего сго-
рания (1), с вертикальной осью коленеала и
его основными частями: (2) - рычаг дроссе-
ля; (3) - фильтр воздушный; (4) - стартер руч-
ной; (5) -ограждение; (6) - тушитель; (7) - све-
ча зажигания; (в) - кнопка топливного насо-
са; (9) - карбюратор; (10J - пробка бензобака;
(11} - бензобак; (12) - корпус двигателя; (13)
- маслоэаливное горлоаина см. рис. 3.
Для предотвращения выхода двигателя из
строя важно выполнять следующее: «Прово-
дите проверку уровня масла каждый раз до
запуска двигателя и через каждые пять [5) ча-
сов эксплуатации
Проверяйте уровень масла чаще в период
обкатки двигателя.
• Поддерживайте уровень масла между
отметка «MIN» и «МАХ» на масляном
щупе,
• Крышка маслозаливной горловины
должна быть надежно завернута.
ВНИМАНИЕ:
Обратить внимание на содержа-
щиеся в упаковке принадлежности
и проверить сохранность газоно-
косилки
