10

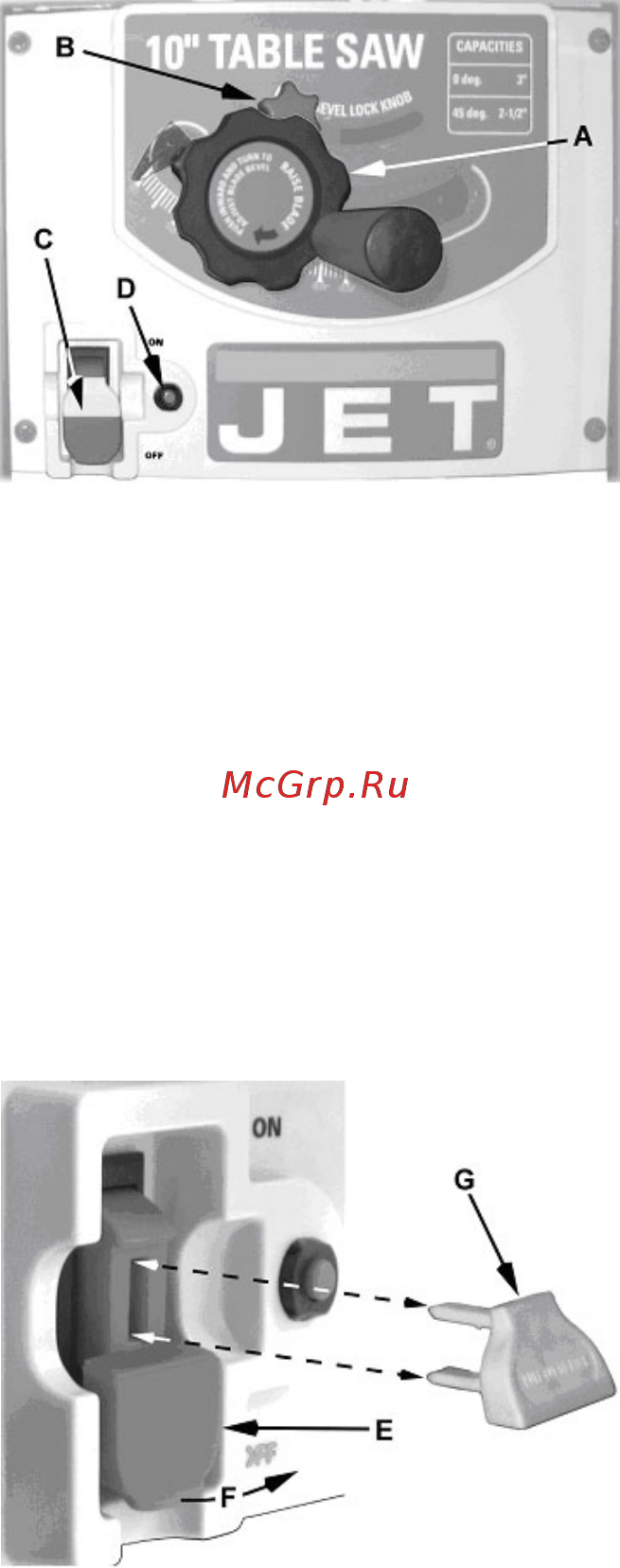

Рисунок 24
Замыкающий ключ – когда пильный диск
не используется, переключатель должен
быть выключен. Для фиксирования положе-
ния выключателя в отключенном положении,
выньте ключ защиты (G, Рис. 25).
Пильный диск станка не начнет работу,
если ключ защиты не вставлен. Хотя, если
ключ был вынут в позиции включения, вы-
ключатель может быть выключен. Пильный
диск
не начнет работу до тех пор, пока ключ
не будет вставлен в выключатель.
Рисунок 25
Защита от перегрузок – станок оборудо-
ван кнопкой перегрузочного реле (D, Рис.
24). Если мотор отключается или выходит из
строя в результате перегрузки или низкого
напряжения, поверните переключатель (C,
Рис. 24) в позицию выключения и дайте воз-
можность мотору охладиться хотя бы в тече-
ние пяти минут. После охлаждения мотора
нажмите кнопку повторного пуска
(D, Рис.
24) для возврата перегрузочного устройства
в исходное состояние.
Внимание!: Мотор начнет работу, если до
этого переключатель не был переведен в
выключенное положение.
6. РАБОТА СТАНКА
ВНИМАНИЕ! Перед включением пилы убе-
дитесь, что на столе отсутствуют инструмен-
ты, детали оборудования и мусор. Эти объ-
екты могут вылетать под действием вра-
щающегося
пильного диска и вызывать серь-
езные травмы.
Пильные диски станка
Ознакомьтесь с расположением и с вы-
полняемыми операциями всех элементов
управления и настройками, а также с ис-
пользованием таких вспомогательных инст-
рументов, как угловой измеритель и направ-
ляющая линейка.
Обратная отдача
В результате обратной отдачи может быть
нанесена серьезная травма
. Обратная отдача
происходит при защемлении обрабатываемой
заготовки между ножовочным полотном и
направляющей линейкой или другим закреп-
ленным объектом. Это защемление может
вызвать поднятие заготовки и выброс ее
прямо в оператора.
Ниже приведены обстоятельства, которые
могут вызвать обратную отдачу:
Ö Ограничение продвижения отрезанной
заготовки при поперечном или продольном
распиле.
Ö Отпускание
обрабатываемой заготовки
до завершения операции распила или не
проталкивание заготовки после прохождения
ею пильного диска.
Ö Неиспользование расклинивающего но-
жа при продольном распиле.
Ö Использование затупленного пильного
диска.
Ö Не выполнена центровка направляющей
линейки так, чтобы она образовывала угол
скорее вперед, чем назад от передней сто-
роны пильного диска к задней
.
Ö Приложение усилия подачи при про-
дольном распиле на конечную часть заготов-
ки вместо части между пильным диском и
направляющей планкой.
Ö Продольная деревянная заготовка крутит-
ся (неплоская) или отсутствует прямая кром-
ка или искривленная структура.
Для минимизации или предотвращения трав-
мы, вызванной обратной отдачей:
Ö Избегайте обстоятельств, приведенных
выше.
Ö Надевайте защитную маску или предохра-
нительные очки.
Ö Не используйте инструмент для распила
под углом и направляющую линейку во вре-
мя одной и той же операции, без применения
противостоящего щита (вспомогательного
блока), позволяющего оставлять свободной
секцию впуска до тех пор, пока не будет на-
чат следующий распил. (Смотрите Рисунок
33).
Ö Предохранители, задерживающие обрат-
ную отдачу должны периодически прове-
ряться, как только станок переходит в ста-
