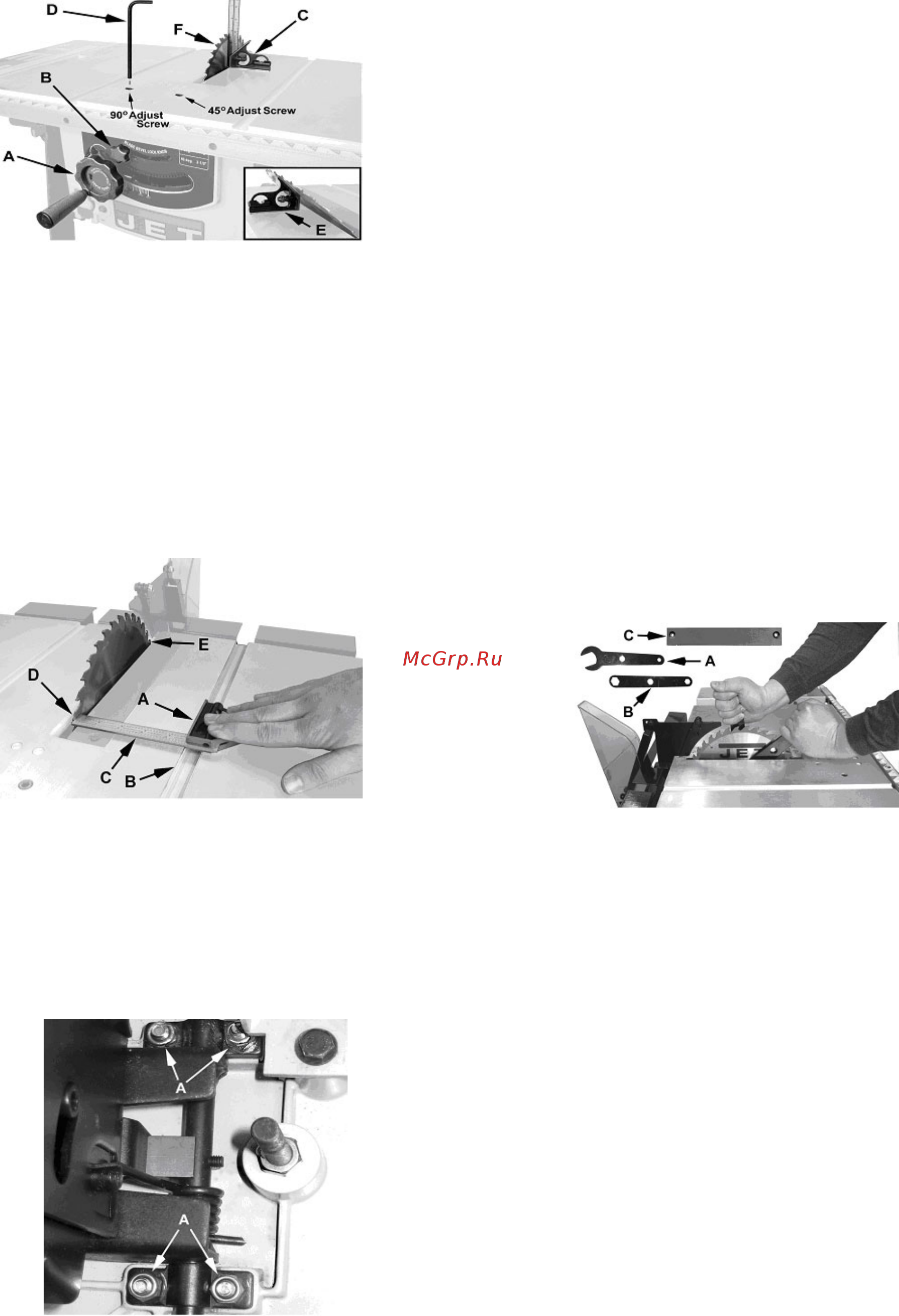

9
Рисунок 18
Регулировка пильного диска парал-
лельно плоскости инструмента для рас-
пила под углом
Положение пильного диска, параллельное
области инструмента для распила под углом,
было отрегулировано заводом-изготовителем
и не требует дополнительной настройки.
Согласно Рисунка 20:
Двигайте прямоугольник до самого конца
пилы (E) для проверки параллельности.
Рисунок 20
Согласно Рисунка 21:
С нижней стороны станка открутите 3 (или
4) гайки (A), прикрепляющие мотор к основ-
ной конструкции.
Осторожно продвиньте пильный диск, та-
ким образом, чтобы он стал параллельно
плоскости инструмента для распила углов.
Рисунок 21
Замена пильного диска
ВНИМАНИЕ! При установке или замене
пильного диска, всегда отключайте станок от
источника питания! Невыполнение данной
инструкции может привести к серьезным
травмам.
Согласно Рисунка 22:
Полностью поднимите пильный диск и ус-
тановите под углом 90°.
Снимите две вставные гайки и поднимите
вставной инструмент (C, Рис. 22) из гнезда в
станке.
Поместите
открытый конец осевого гаеч-
ного ключа (A, Рис. 22) на плоские части
внутреннего борта пильного диска для пре-
дотвращения вращения пилы. Поверните
гайку на оправке против часовой стрелки
закрытым концом осевого гаечного ключа (B,
Рис. 22) и извлеките гайку на оси и внеш-
нюю шайбу.
Замените старый диск новым, убедившись
в том, что зубья направлены
вниз к перед-
ней части стола.
Произведите сборку внешней шайбы, гай-
ки на оси и прочно закрутите гайку на оси
против часовой стрелки, неподвижно удер-
живая ось при помощи открытого конца га-
ечного ключа.
Рисунок 22
Подключение к электрической сети
Данный станок имеет мотор, работающий
под напряжением 220 V.
Перед подключением к электросети убе-
дитесь в том, что переключатель находится в
выключенном положении.
Если необходимо использование удлини-
тельного провода, выберите такой провод,
чтобы его класс соответствовал типу выпол-
няемой работы.
Органы управления работой станка
Выключатель – выключатель расположен
на передней панели основной конструкции
станка (C, Рис. 24). Чтобы включить станок,
переключите выключатель в верхнюю пози-
цию (F, Рис. 25). Для выключения станка пе-
редвиньте выключатель в нижнюю позицию.
