8

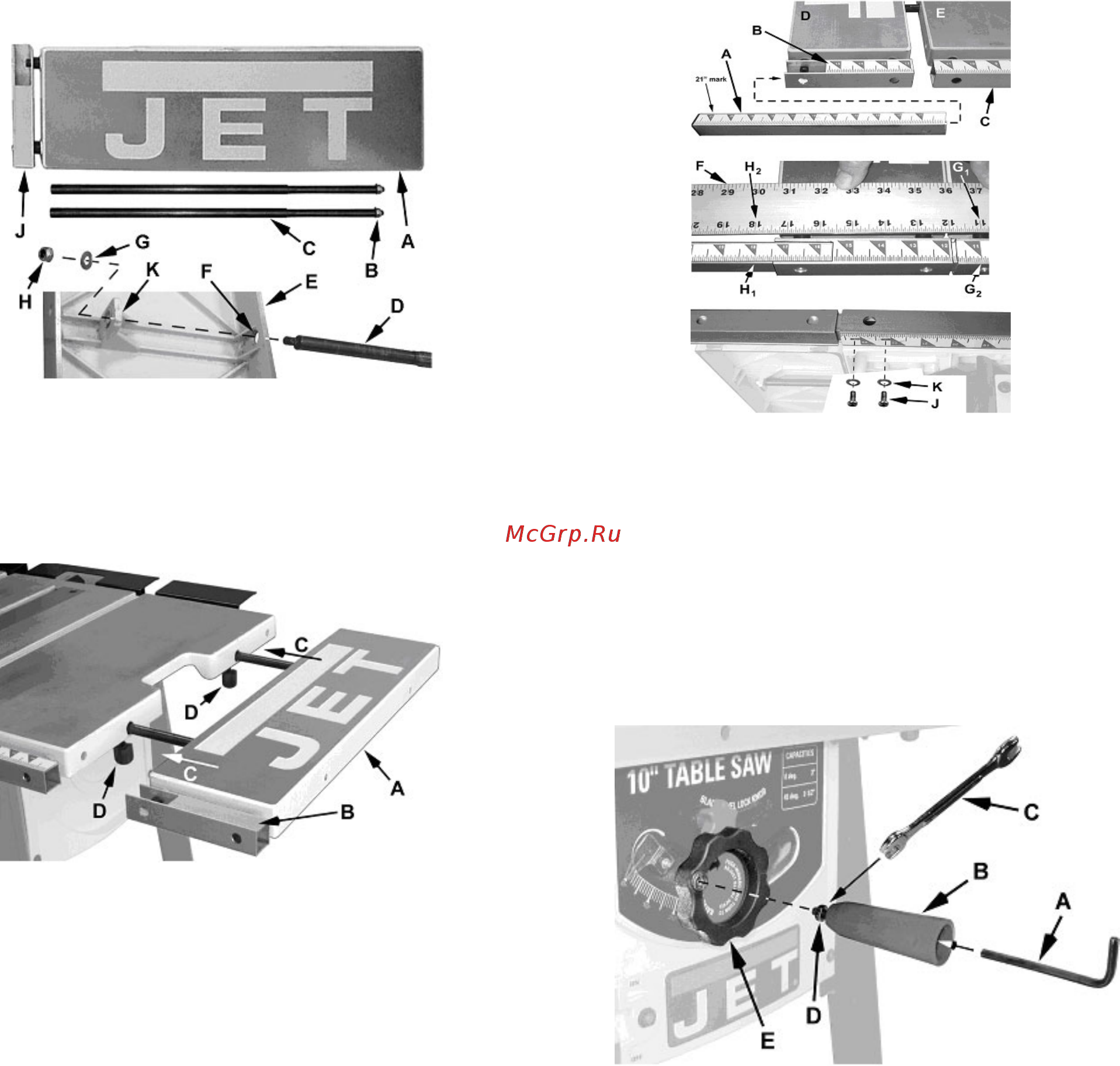

Выдвижной дополнительный стол
Монтаж
Смотрите Рисунок 13
Перед установкой к станку, требуется со-
брать два удлиняющих стержня (C).
Проденьте стержни (D) через крепежные
отверстия на дополнительном столе (F) и
петлю (K).
Поместите шайбу (G) и шестигранную гай-
ку (H) на винтовые концы удлиняющих
стержней (D) и прикрутите.
Рисунок13
Установка
Смотрите Рисунок 14
Установите фиксирующие барашки (D) и
крепеж выдвижного дополнительного стола.
Рисунок 14
Расширение левой шкалы
Согласно Рисунка 15:
Левое дополнительное полотно планки (A)
размером 11"–21" вставьте в направляющий
брус дополнительного стола (B), продвиньте
его по направляющим брусьям (С) до упора.
Отрегулируйте положение таким образом,
чтобы два отверстия в удлиняющих стержнях
(A) и направляющая стола (C) расположи-
лись по одной прямой.
Вставьте два винта с округлённой голов-
кой
M4x10 (J), гровера M4 (K) и плоские
шайбы M4 (L) для закрепления положения
удлиняющих стержней.
Установите измерительную шкалу или ли-
нейку (F) через всю ширину дополнительно-
го стола и станка для распила.
Выровните отметку 11"(280 мм) на линей-
ке (G1) с отметкой 11" на направляющем
брусе (G2).
Отрегулируйте удлинительный брусок
(A)таким образом, чтобы отметка 18"(457
мм) (H1) совпала с отметкой 18" на линей-
ке
(H2).
Закрутите два болта (K).
Рисунок 15
Рукоятка маховика
Согласно Рисунка 17:
Закрутите в маховик (E) почти до полного
упора.
Закрутите шестигранную гайку (C) таким
образом, чтобы рукоятка (B) была установ-
лена прочно, но во время работы была воз-
можность ее вращения.
Рисунок 17
Работы по наладке и регулировке
ВНИМАНИЕ! Во время работы поблизости
с пильным диском всегда отключайте станок
для распила от источника питания! Невы-
полнение данной инструкции может привес-
ти к серьезным травмам.
Упор-ограничитель под углом 90° и 45°
Согласно Рисунка 18:
