НАСОС САДОВЫЙ ПОВЕРХНОСТНЫЙ

УСТАНОВКА ИОБСЛУЖИВАНИЕ

Перед монтажом насоса необходимо правильно выбрать место установки. Установка и эксплуатация

насоса производятся вгоризонтальном положении на твердой ровной поверхности, как можно ближе

кместу забора жидкости. Закрепите насос болтами, чтобы избежать вибрации. При установке насоса ось

ротора должна располагаться горизонтально, насос устанавливается опорой вниз. Насос должен быть

установлен строго горизонтально, чтобы обеспечить правильную работу подшипников.

ВНИМАНИЕ!

Эксплуатация во взрывоопасных помещениях запрещается.

Обеспечьте достаточное пространство вокруг насоса для вентиляции двигателя, атакже для более легкого

доступа к насосу с целью осмотра и техобслуживания. Подсоедините водопроводные трубы или шланги

квходному ивыходному патрубкам 1, 3. Заборную магистраль расположите под углом квходному патрубку

ипогрузите вводу на глубину не менее 0,2 м (расстояние до грунта не должно быть менее 0,5 м), при этом

глубина всасывания не должна превышать 7 м. Обращайте внимание на герметичность соединений, даже

небольшой подсос воздуха взаборной магистрали резко сокращает производительность насоса иглубину

всасывания. Избегайте перегибания всасывающего шланга насоса. Всасывающий шланг должен иметь тот же

диаметр, что ивходной патрубок насоса.

ВНИМАНИЕ!

На всасывающий шланг должен быть установлен обратный клапан исетчатый фильтр (вком-

плект поставки не входят).

Если вместо гибких шлангов используются водопроводные трубы, то они должны крепиться на специаль-

ных подвесах, чтобы не оказывать давление на корпус насоса. Соединение труб друг сдругом ис насосом

должно быть герметично. Не следует слишком затягивать трубы, чтобы не повредить их при монтаже.

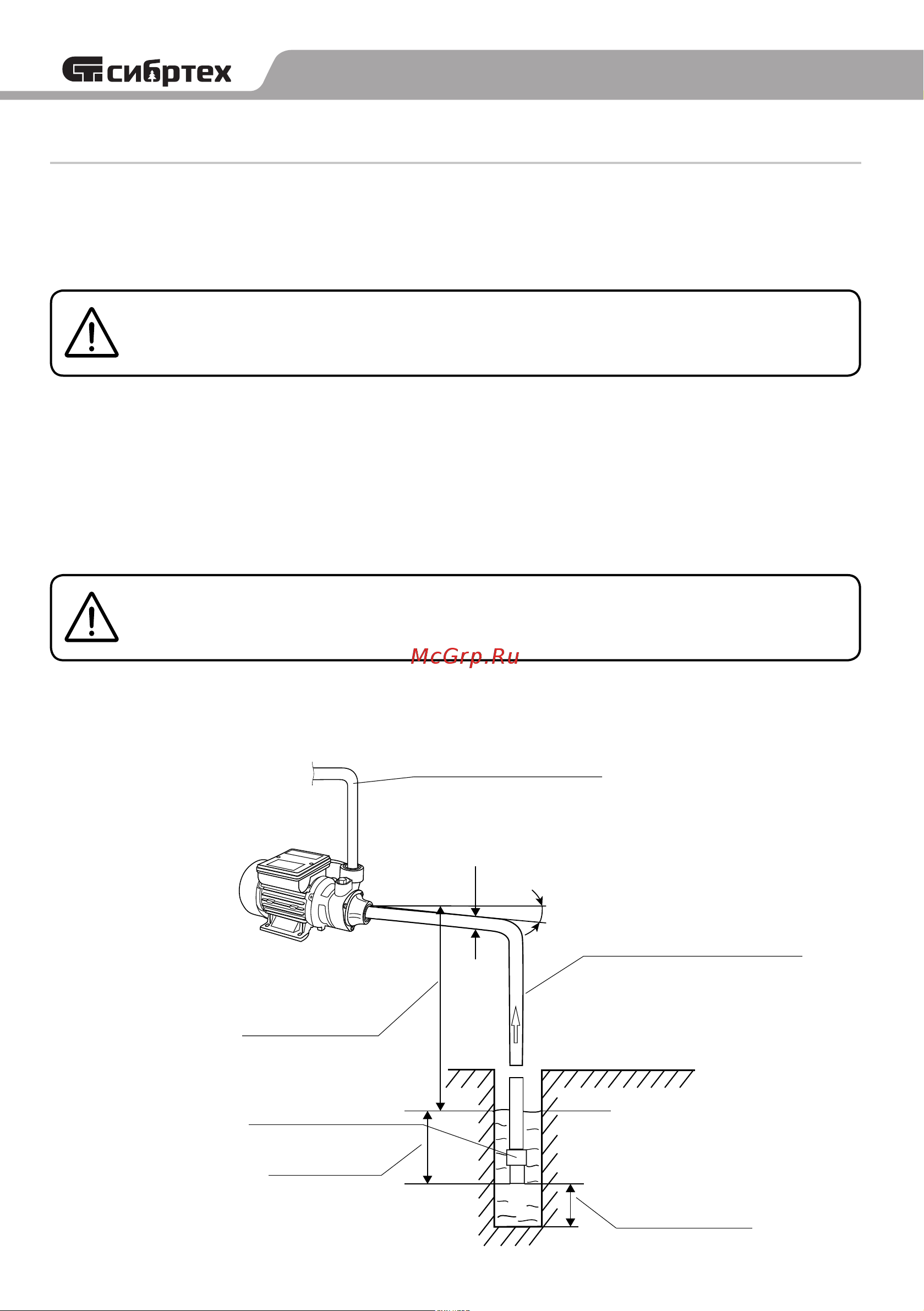

Схема установки

напорный трубопровод

всасывающий трубопровод

не менее 1°

Ø1"

не менее 0,5 м

не менее 0,2 м

высота всасывания

обратный клапан

с сетчатым фильтром
