Velas V-M300U [7/9] Установка устройства

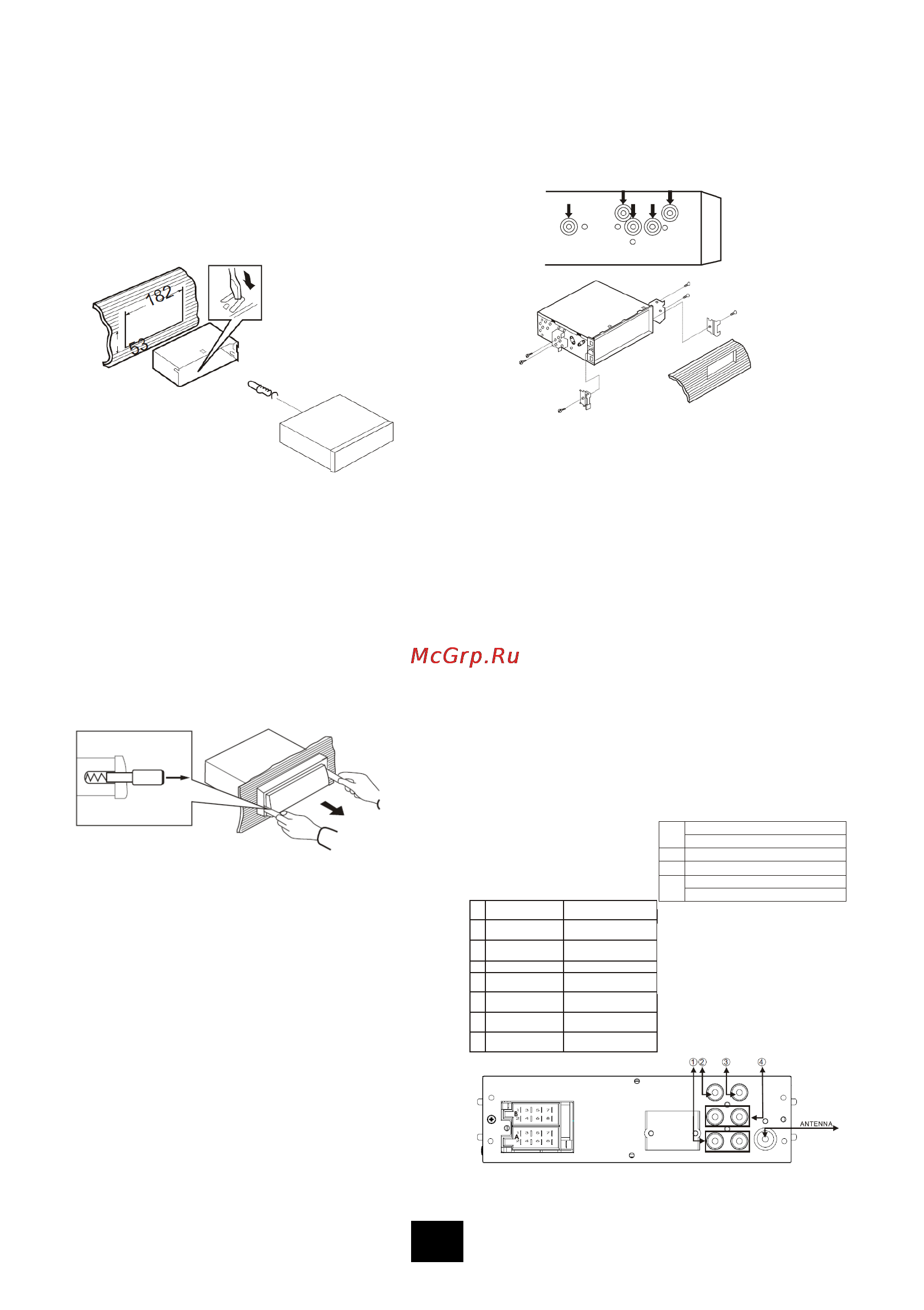

![Velas V-M300U [7/9] Установка устройства](/views2/1120203/page7/bg7.png)
A1
РУЧ. ТОРМОЗ B1 ЗАДНИЙ ПРАВЫЙ
ДИНАМИК+
A2
NC B2 ЗАДНИЙ ПРАВЫЙ
ДИНАМИК -
A3
ЗАДНЯЯ
ПЕРЕДАЧА
B3 ПЕР. ПРАВ.
ДИНАМ.+
A4
(+)АККУМ. B4 ПЕР. ПРАВ. ДИНАМ -
A5
ПИТАНИЕ
АНТЕННЫ+
B5 ПЕРЕДНИЙ ЛЕВЫЙ
ДИНАМИК +
A6
ILL B6 ПЕРЕДНИЙ ЛЕВЫЙ
ДИНАМИК -
A7
КЛЮЧ ЗАЖИГАНИЯ
B7 ЗАДНИЙ ЛЕВЫЙ
ДИНАМИК +
A8
ЗАЗЕМЛ. B8 ЗАДНИЙ ЛЕВЫЙ
ДИНАМИК -
УСТАНОВКА
ПРОЦЕД УРЫ УСТАНОВКИ
Сначала выполните электрические подсоединения и
после проверьте их правильность.
ТЫЛОВОЙ МОНТАЖ
Установка с помощью отверстий для винтов на сторонах
устройства.
УСТАНОВКА УСТРОЙСТВА
182
53
Снимите внешний обод вокруг передней панели и боковые
пружины.
1. Металлический рукав
Установите металлический рукав на приборной
панели. Для оптимальной работы плеера
металлический рукав должен размещаться
горизонтально (в пределах 10 - +30) Закрепите
металлический рукав на месте, нажав на
металлические лапки с внешней стороны с помощью
отвертки.
2. Фронтальный монтаж
Вставьте радио в устройство металлического рукава с
любой стороны в отверстие рукава до щелчка.
Выберите положение, при котором отверстия для винтов
опорного кронштейна и отверстия для винтов в радио
совпадают, и закрепите винты в 2 местах на каждой стороне.
СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕЙ ПАНЕЛИ
1.
Нажмите и отпустите кнопку, вытяните переднюю панель.
Не доставайте переднюю панель из корпуса.
2. Чтобы установить переднюю панель, вставьте панель в
кожух, сдвиньте вправо и нажмите до фиксации.
3. Проверьте правильную установку панели. В противном
случае дисплей или некоторые кнопки не будут
функционировать должным образом.
КАБЕЛЬНО Е СОЕДИНЕНИЕ
3.
Снятие радио
Вставьте рычаги, поставляемые вместе с
устройством, в прорези с обеих сторон
устройства. Нажмите на рычаги в направлении
к себе до снятия устройства с панели управления.
1 2
Примечание:
Неправильное соединение может быть легко
обнаружено нашей технической службой по запросу на ремонт
по гарантии. В этом случае гарантия может быть отклонена.
66
ПЕРЕДНИЙ ЛЕВЫЙ ВЫХОД СТЕРЕОЗВУКА
1
ПЕРЕДНИЙ ПРАВЫЙ ВЫХОД СТЕРЕОЗВУКА
2
ВЫХОД САБВУФЕРА
3
ВХОД ОБРАТНОГО ВИДЕОРЕЖИМА
ЗАДНИЙ ЛЕВЫЙ ВЫХОД СТЕРЕОЗВУКА
4
ЗАДНИЙ ПРАВЫЙ ВЫХОД СТЕРЕОЗВУКА
6
