52
РУССКИЙ
RU

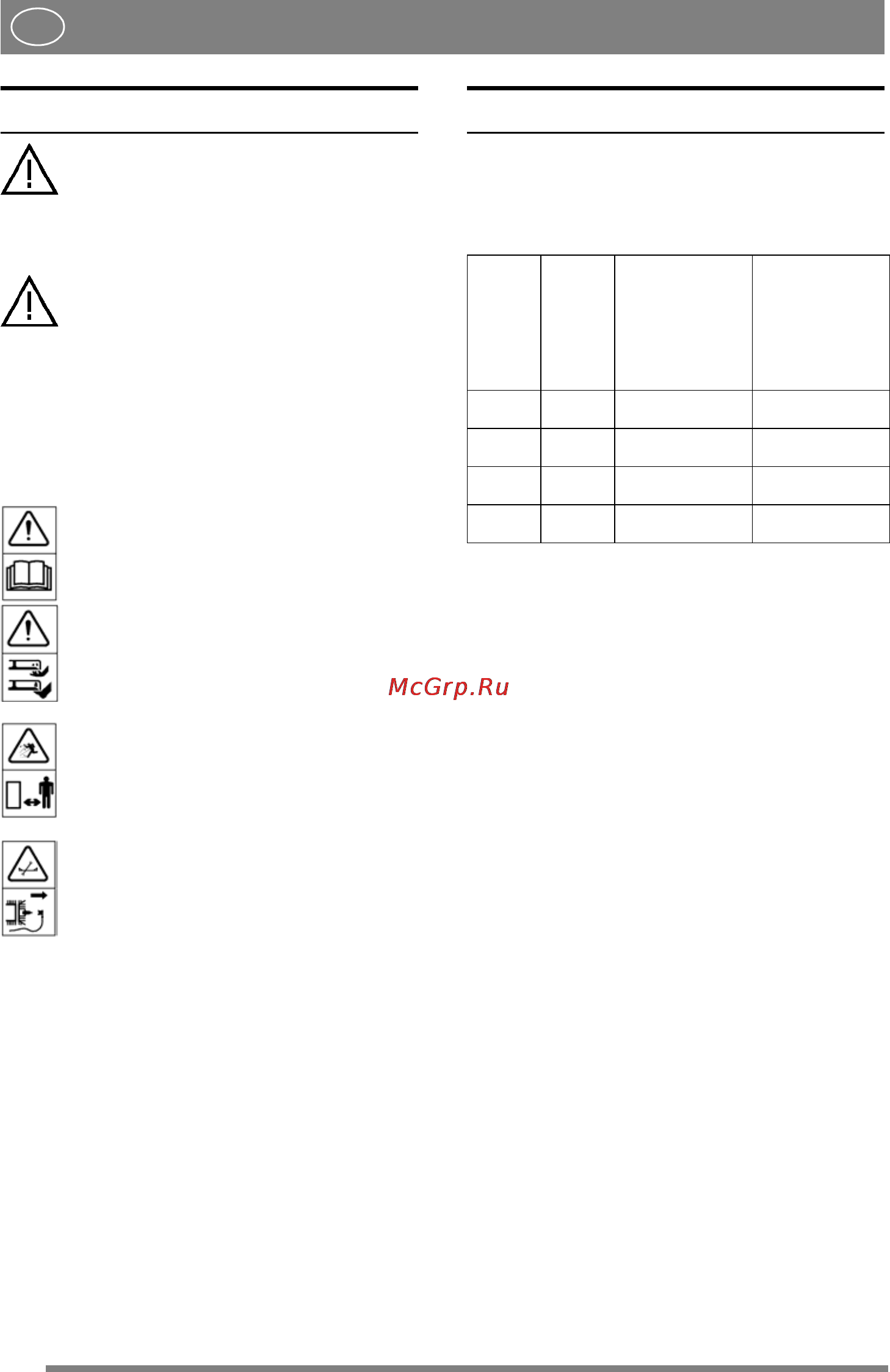

1 ОБЩИЕ СВЕДЕНИЯ
Этот символ соответствует
предупреждению "ОСТОРОЖНО!"
Во избежание травм персонала и
повреждения оборудования
необходимо строго соблюдать
правила техники безопасности.
Вы должны внимательно прочитать
данное руководство по
эксплуатации, а также инструкции
по безопасному использованию
машины.
1.1 Обозначения
Указанные ниже знаки нанесены на машину.
Эти знаки указывают, на что следует обратить
внимание при эксплуатации машины.
Ниже пояснено, что означают знаки:
Осторожно!
До начала эксплуатации внимательно
изучите руководство по эксплуатации и
инструкцию по технике безопасности.
Осторожно!
Во время работы машины запрещается
прикасаться руками и ногами к
деталям, расположенным под
крышкой.
Осторожно!
Внимательно следите за тем, чтобы в
машину не попали посторонние
предметы. На участке выполнения
работы не должно быть посторонних
лиц.
Осторожно!
Перед ремонтом отсоедините провод от
свечи зажигания.
1.2 Ссылки
1.2.1 Рисунки
Рисунки в настоящих инструкциях по
эксплуатации нумеруются как 1, 2, 3 и т. д.
Компоненты, показанные на рисунках,
нумеруются как А, В, С и т. д.
Ссылка на компонент E на рис. 5 записывается
как “5:E”.
1.2.2 Заголовки
Заголовки в настоящих инструкциях по
эксплуатации нумеруются в соответствии со
следующим примером:
“2.3.2” является частью раздела “2.3” и
включен в него под этим заголовком.
При ссылках на заголовки обычно указывается
только номер заголовка, например "См. п.
2.3.2".
2 ОПИСАНИЕ
2.1 Общие положения
Режущая приставка предназначена для
установки на передних косилках Stiga согласно
таблице, приведенной ниже..
2.2 Органы управления
2.2.1 Регулировка высоты резания
Регулировка высоты резания осуществляется в
диапазоне от 25 до 90 мм.
Электрическая регулировка высоты резания
Положение регулируется бесступенчато, с
помощью переключателя, имеющегося на
машине.
Ручная регулировка высоты резания
Регулировка осуществляется установкой блока
в фиксированные положения с помощью
рычага. См. рис. 1.
2.2.2 Наклон вперед
Задняя часть режущего блока может быть
приподнята на 12 мм путем перемещения двух
штифтов на одно отверстие вниз относительно
основного положения. См. рис. 2.
2.2.3 Крепление задней части
Задняя часть режущего блока крепится с
помощью двух штифтов,
изображенных на рис. 2.
2.2.4 Крепление на подъемном
приспособлении
Блок крепится на подъемном приспособлении с
помощью цепи и крюков с защелкой.
Один крюк с защелкой предназначен для
установки блока в рабочее положение и может
перемещаться по звеньям цепи, что позволяет
задать подъемное усилие.
Другой крюк с защелкой предназначен для
установки блока в положение для мойки.
2WD 4WD С ручной
регулировк
ой высоты
резания
С электри-
ческой
регулировк
ой высоты
резания
XX
XX
XX
XX
