 22 

Красный провод – постоянный источник питания +12 В.

Данный провод используется для питания силовых встроенных цепей & управление габарит&

ным светом автомобиля.

Красный провод с белой полосой, защищенный предохранителем 5 А – постоянный ис

точник питания +12 В.

Данный провод используется для питания всех основных цепей системы

Белый провод с черной полосой – выход управления сиреной (+12 В).

Проложите данный провод через отверстие с резиновой втулкой, которое имеется в перегородке

между отсеком двигателя и салоном автомобиля, к тому месту, в котором установлена сирена.

Соедините белый провод с черной полосой с красным проводом сирены (управляющий сигнал +12 В).

Подсоедините черный провод сирены, к «массе» (металлической детали кузова автомобиля).

Черный провод – вход подачи питания («масса»).

Подключите черный провод к «массе» (металлической детали кузова автомобиля). Не перепу

тайте данный провод с тонким черным проводом антенны, который подключен к основному

блоку системы отдельно, а не в жгуте проводов.

Темно!синий провод — выход второго канала CH2.

Отрицательный выход второго канала 300 мА с задержкой активируется при нажатии и удер

жании на время более 1,5 сек кнопки 2 брелокапередатчика. Режим работы второго канала

программируется функциями F7.

Темносиний провод системы представляет собой слаботочный транзисторный выход, поэто

му он должен использоваться только для включения внешнего реле.

Предупреждение

Непосредственное подключение темносинего провода к сильноточному выходу цепи откры

вания замка багажника автомобиля, а также к входу некоторых устройств дистанционного

запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.

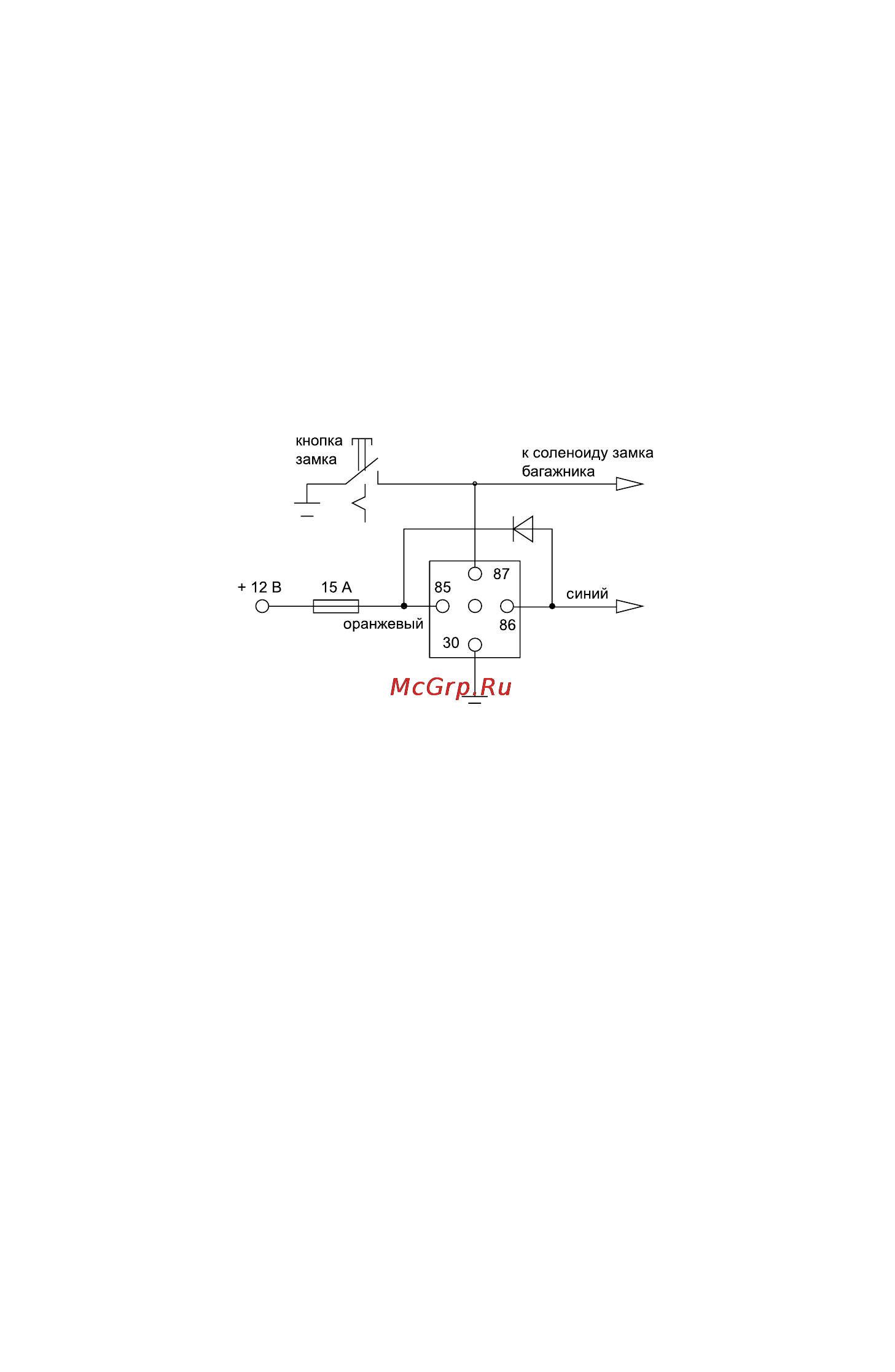

Подключите темносиний провод к контакту #86 реле типа PIT 40 A (или эквивалентного ав

томобильного реле, рассчитанного на ток 30 А). Подключите провода к другим контактам реле

в соответствии с тем, какая функция будет управляться по каналу 2 системы.

Темнозеленый провод  вход для подключения концевых выключателей отрицательной поляр

ности капота и багажника.

Темнозеленый провод системы является проводом мгновенного отрицательного триггера.

Данный провод необходимо подключить к ранее установленным концевым выключателям

капота и багажника, постоянно соединенным с «массой».

Фиолетовый провод  вход для подключения концевых выключателей дверей положитель

ной полярности, большинство автомобилей «Форд» и некоторые автомобили неамериканско

го производства. Подключите фиолетовый провод системы к положительному выходу одного

из концевых выключателей дверей автомобиля, так как в большинстве автомобилей конце

вые выключатели дверей подключены параллельно.

Примечание

Не подключайте фиолетовый провод системы, если автомобиль имеет цепь концевых выключате

лей дверей отрицательной полярности (в этом случае подключается коричневый провод системы).

Коричневый провод  вход для подключения концевых выключателей дверей отрицательной

полярности. Автомобили «Дженерал Моторс» и большинство автомобилей неамериканского

производства. Подключите коричневый провод системы к отрицательному выходу одного из

концевых выключателей дверей автомобиля.
