 24 

Реле запирания

Синий провод с белой полосой с защитой предохранителем 15 А — нормально разомкну

тый контакт реле.

Зеленый провод — нормально замкнутый контакт реле.

Желтый провод — общий контакт реле.

Реле

отпирания

Оранжевый провод с защитой предохранителем 15 А — нормально разомкнутый контакт реле.

Синий провод — нормально замкнутый контакт реле.

Белый провод — общий контакт реле.

Стандартные

конфигурации запирания/отпирания дверей автомобиля

Трехпроводная цепь отпирания/запирания дверей отрицательной полярности

При установке системы в таких автомобилях темнозеленый и темносиний провода запира

ния/отпирания дверей автомобиля не используются.

Оранжевый провод и синий провод с белой полосой должны быть подключены к «массе» (ме

таллической детали кузова автомобиля).

Желтый провод — это импульсный выход запирания отрицательной полярности, и он должен

быть подключен к проводу управления штатным реле запирания отрицательной полярности.

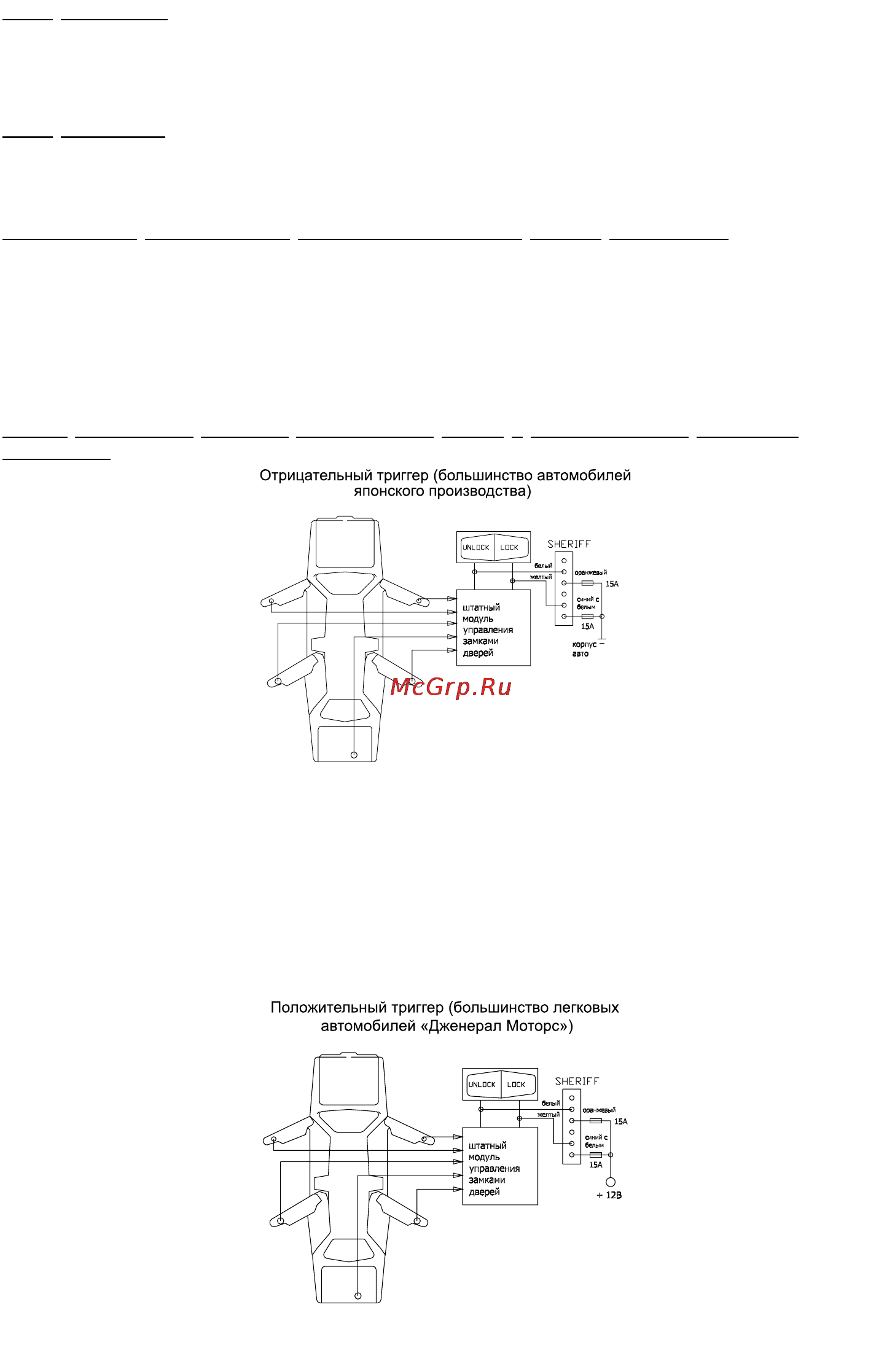

Схема

управления каналом центрального

замка с отрицательным триггером

приведена ниже:

Трехпроводная цепь отпирания/запирания дверей положительной полярности

При установке системы в таких автомобилях темнозеленый и темносиний провода запира

ния/отпирания дверей автомобиля не используются.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику

питания +12 В.

Желтый провод – это импульсный выход запирания положительной полярности, и он должен

быть подключен к проводу управления штатным реле запирания положительной полярности.

Белый провод – это импульсный выход отпирания положительной полярности, и он должен

быть подключен к проводу управления штатным реле отпирания положительной полярности.

Схема управления каналом центрального замка с положительным триггером приведена ниже.
