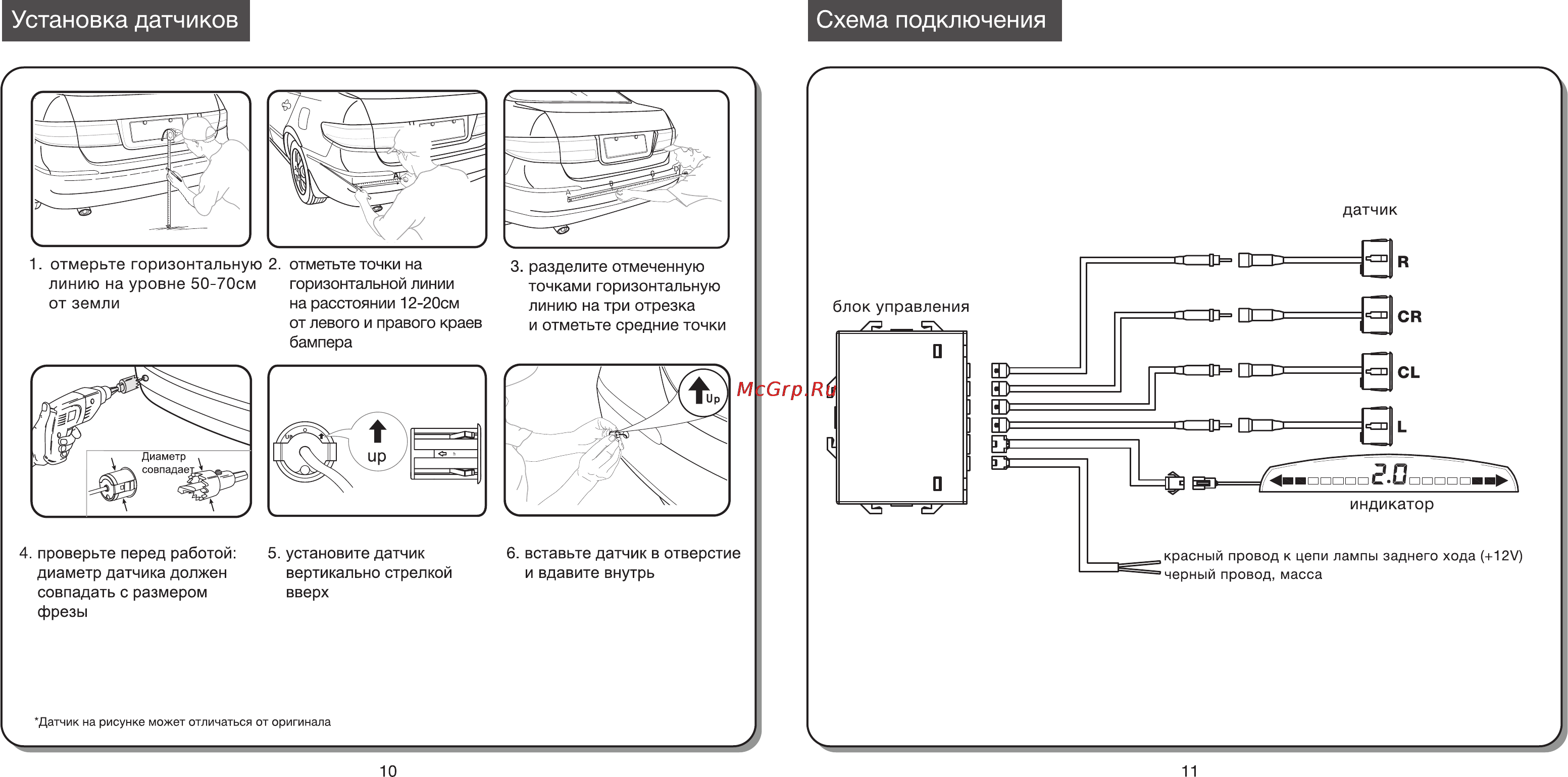

Схема подключения Установка датчиков 1 отмерьте горизонтальную линию на уровне 50 70см от земли 4 проверьте перед работой диаметр датчика должен совпадать с размером фрезы 2 отметьте точки на горизонтальной линии на расстоянии 12 20см от левого и правого краев бампера 3 разделите отмеченную точками горизонтальную линию на три отрезка и отметьте средние точки 5 установите датчик вертикально стрелкой вверх 6 вставьте датчик в отверстие и вдавите внутрь Датчик на рисунке может отличаться от оригинала 10 и
