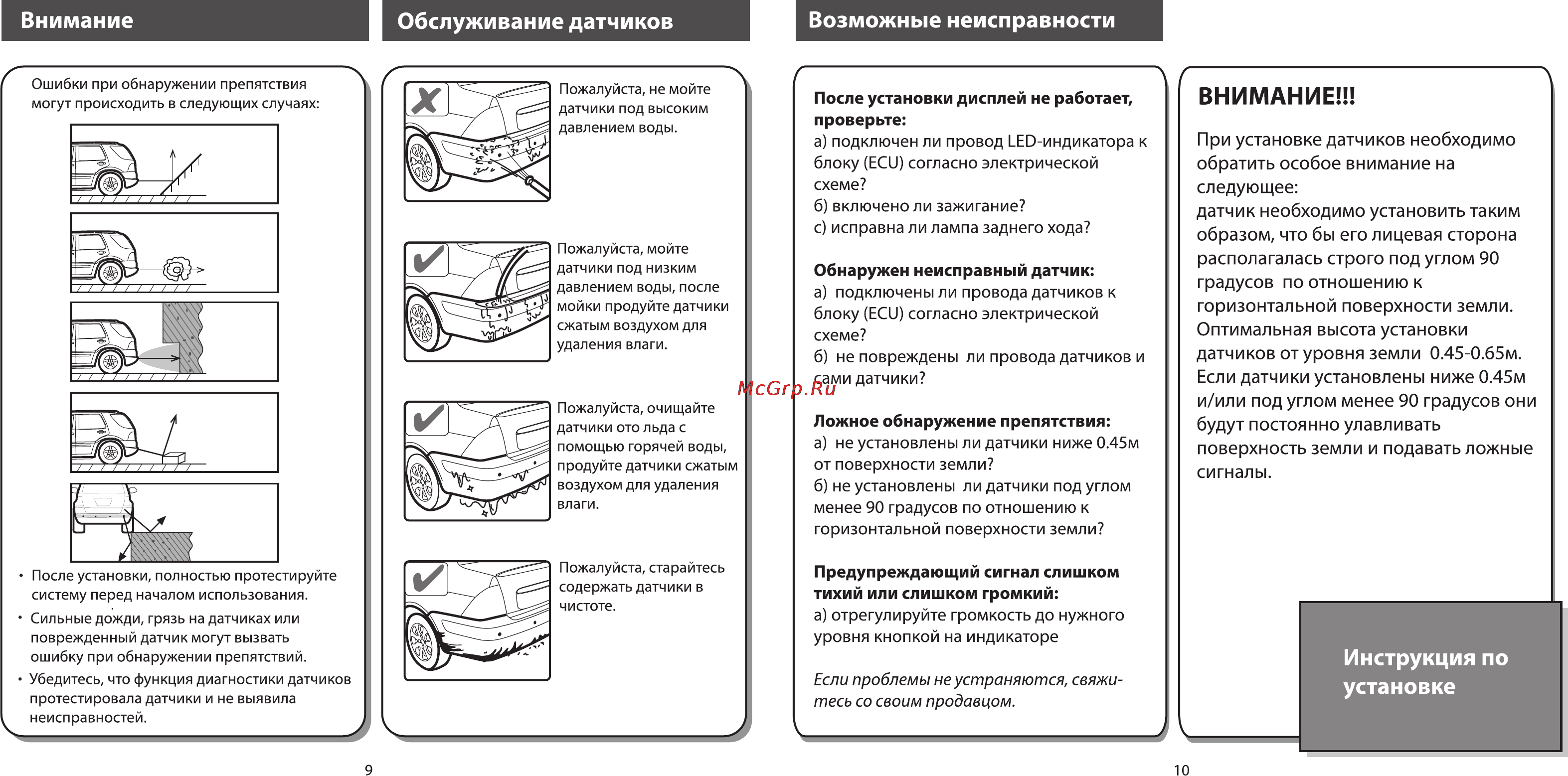

Внимание Ошибки при обнаружении препятствия могут происходить в следующих случаях Обслуживание датчиков Возможные неисправности После установки дисплей не работает проверьте ВНИМАНИЕ а подключен ли провод LED индикатора к блоку ECU согласно электрической схеме б включено ли зажигание с исправна ли лампа заднего хода При установке датчиков необходимо обратить особое внимание на следующее датчик необходимо установить таким образом что бы его лицевая сторона располагалась строго под углом 90 градусов по отношению к горизонтальной поверхности земли Оптимальная высота установки датчиков от уровня земли 0 45 0 б5м Если датчики установлены ниже 0 45м и или под углом менее 90 градусов они будут постоянно улавливать поверхность земли и подавать ложные сигналы Обнаружен неисправный датчик а подключены ли провода датчиков к блоку ECU согласно электрической схеме б не повреждены ли провода датчиков и сами датчики Ложное обнаружение препятствия а не установлены ли датчики ниже 0 45м от поверхности земли б не установлены ли датчики под углом менее 90 градусов по отношению к горизонтальной поверхности земли После установки полностью протестируйте систему перед началом использования Предупреждающий сигнал слишком тихий или слишком громкий Сильные дожди грязь на датчиках или поврежденный датчик могут вызвать ошибку при обнаружении препятствий а отрегулируйте громкость до нужного уровня кнопкой на индикаторе Убедитесь что функция диагностики датчиков протестировала датчики и не выявила неисправностей Если проблемы не устраняются свяжи тесь со своим продавцом I Инструкция по установке X
