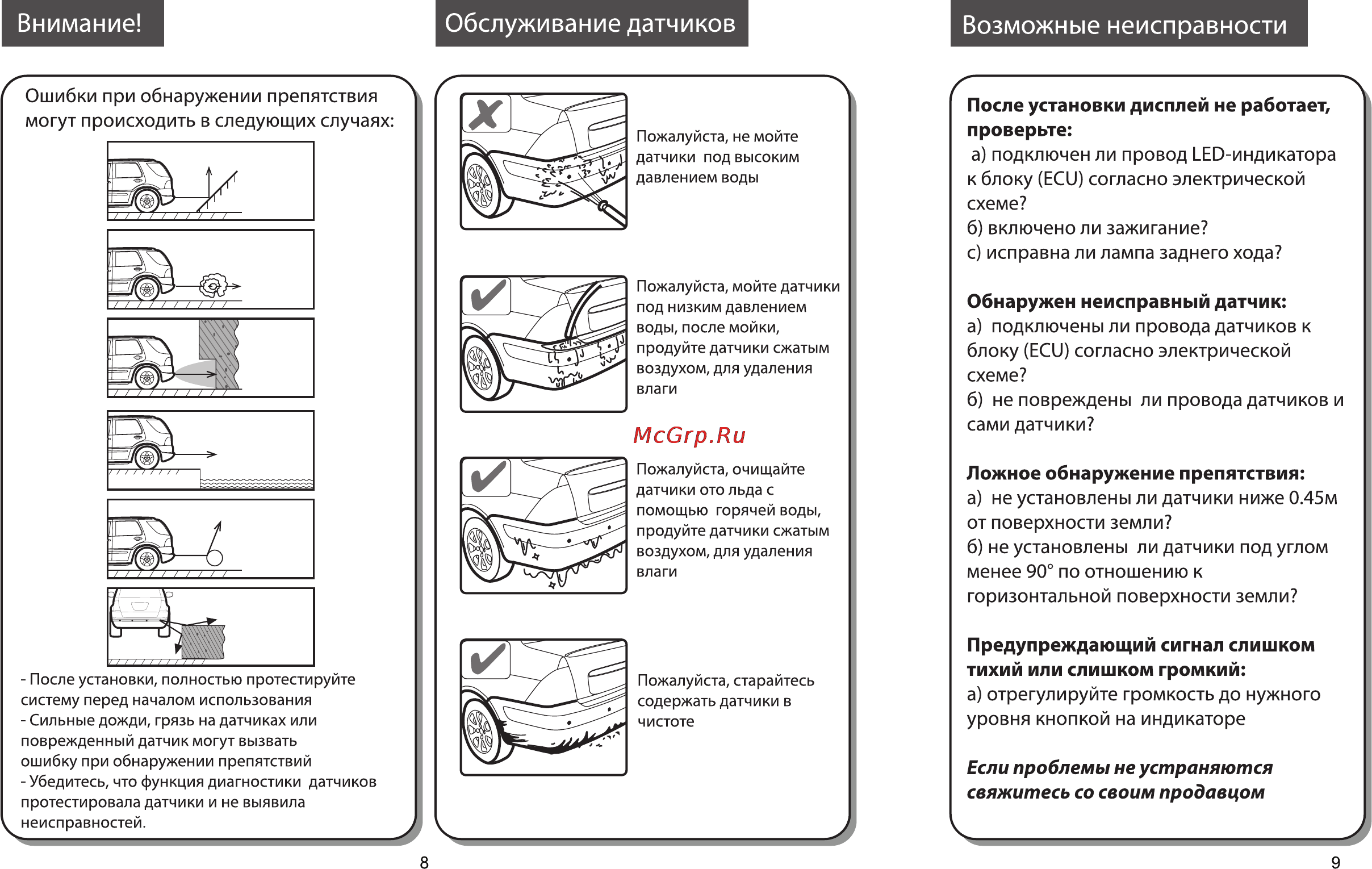

Внимание Обслуживание датчиков Ошибки при обнаружении препятствия могут происходить в следующих случаях Возможные неисправности После установки дисплей не работает проверьте а подключен ли провод LED индикатора к блоку ECU согласно электрической схеме б включено ли зажигание с исправна ли лампа заднего хода Обнаружен неисправный датчик а подключены ли провода датчиков к блоку ECU согласно электрической схеме б не повреждены ли провода датчиков и сами датчики Ложное обнаружение препятствия а не установлены ли датчики ниже 0 45м от поверхности земли б не установлены ли датчики под углом менее 90 по отношению к горизонтальной поверхности земли Предупреждающий сигнал слишком тихий или слишком громкий а отрегулируйте громкость до нужного уровня кнопкой на индикаторе После установки полностью протестируйте систему перед началом использования Сильные дожди грязь на датчиках или поврежденный датчик могут вызвать ошибку при обнаружении препятствий Убедитесь что функция диагностики датчиков протестировала датчики и не выявила неисправностей Если проблемы не устраняются свяжитесь со своим продавцом 8 9
