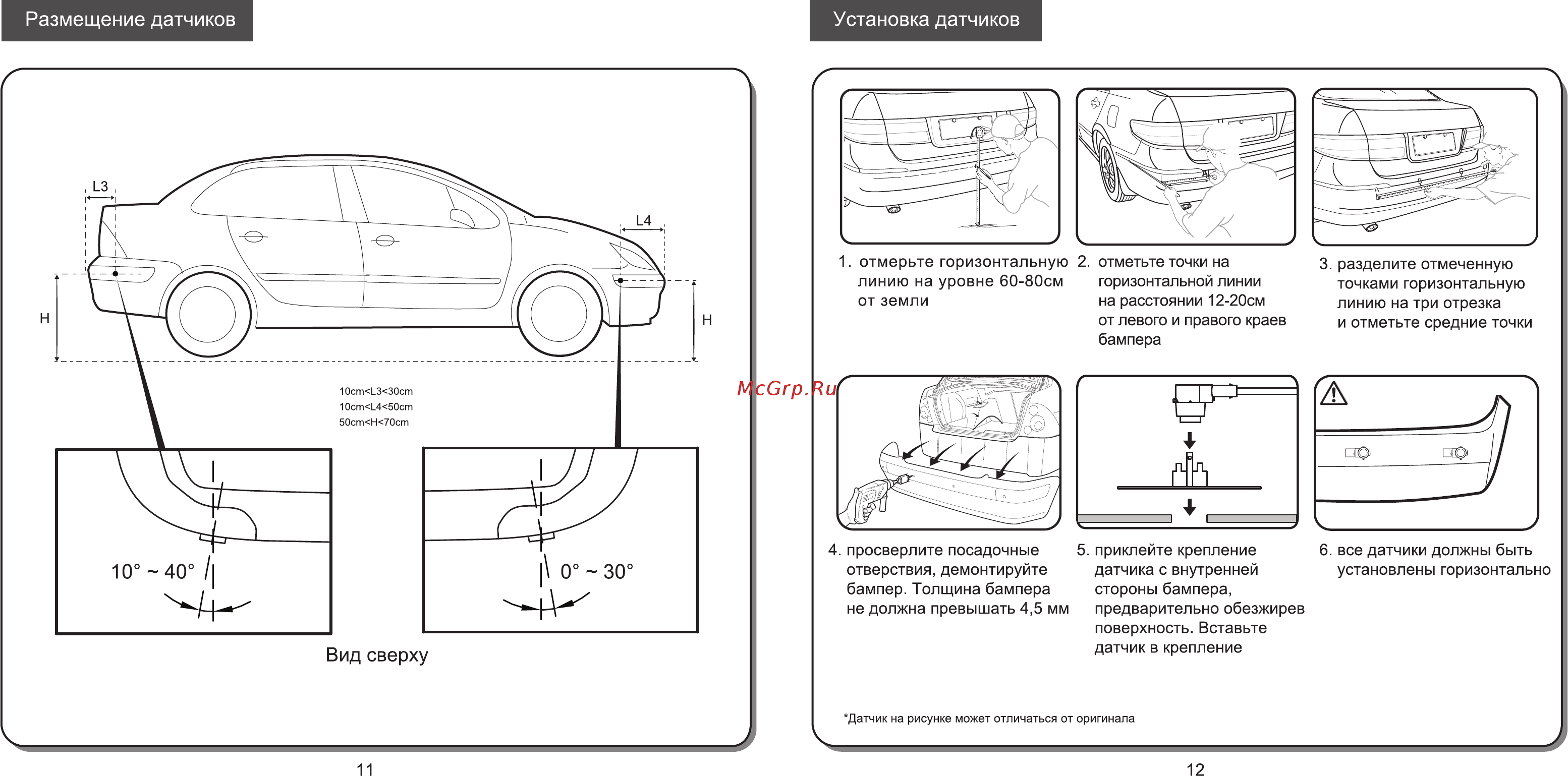

Размещение датчиков Установка датчиков 1 отмерьте горизонтальную линию на уровне 60 80см от земли 2 отметьте точки на горизонтальной линии на расстоянии 12 20см от левого и правого краев бампера 3 разделите отмеченную точками горизонтальную линию на три отрезка и отметьте средние точки 4 просверлите посадочные отверствия демонтируйте бампер Толщина бампера не должна превышать 4 5 мм 5 приклейте крепление датчика с внутренней стороны бампера предварительно обезжирев поверхность Вставьте датчик в крепление 6 все датчики должны быть установлены горизонтально Датчик на рисунке может отличаться от оригинала
