' 2 '

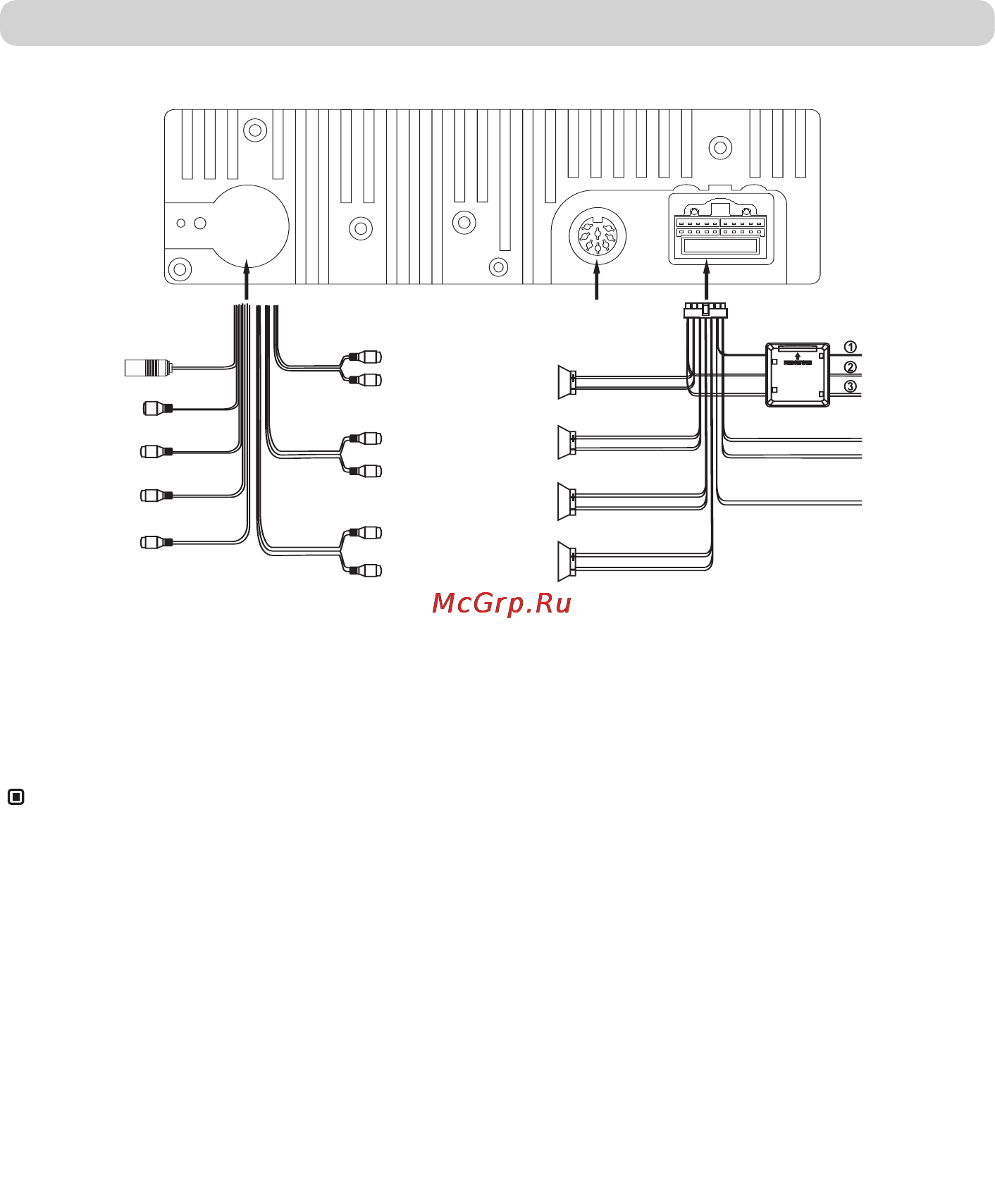

Первое знакомство с устройством
Разъем радиоантенны
Разъем телеантенны
(желтый штекер)
(Вход видеосигналов камеры заднего обзора)
(Темно'серый)
(Видеовыход)
(Светло'серый)
(Черный)
(Черный)
(Серый)
(Серый)
(Коричневый)
(Коричневый)
(Красный) Левый
канал выхода «AUX»
(Белый) Правый
канал выхода «AUX»
(Красный) RCA,
выход прав. фронт.
канала «FR OUT»
(Белый) RCA, выход
лев. фронт. канала
«FL OUT»
(Красный) RCA, выход
прав. тылового канала
«RR OUT»
(Белый) RCA, выход
лев. тылового канала
«RL OUT»
Разъем для подключения iPod
левая
тыловая АС
правая
тыловая АС
правая
фронт. АС
левая
фронт. АС
(Зеленый) RL+
(Зеленый/зеленый и
черный) RL'
(Серый) FR+
(Серый/серый и
черный) FR'
(Пурпурный) RR+
(Пурпурный/пурпурный
и черный) RR'
(Белый) FL+
(Белый/белый и
черный) FL'
REVERSE [Задний ход]
(коричневый и белый)
BRACKING [Торможение]
(коричневый)
ANT [Антенна] (синий)
Примечание:
1 Линия управления зажиганием (красная)
2 В+ (желтый)
3 В+ (черный)
1. Пока линия заднего хода никуда не подключена, устройство может отображать видео. Если линию заднего
хода подключают к В+, устройство переходит в режим торможения и отображает только видео операции
торможения.
2. Устройство будет нормально отображать видео, когда тормозная линия соединена с заземлением. Когда
тормозная линия никуда не подключена, изображение отображается только во время действия режима радио, в
остальных режимах на экране показывается меню прогревания.
