Starline B64 [6/84] Комплект поставки
![Starline B64 [6/84] Комплект поставки](/views2/1120478/page6/bg6.png)
StarLine B64 Dialog
6

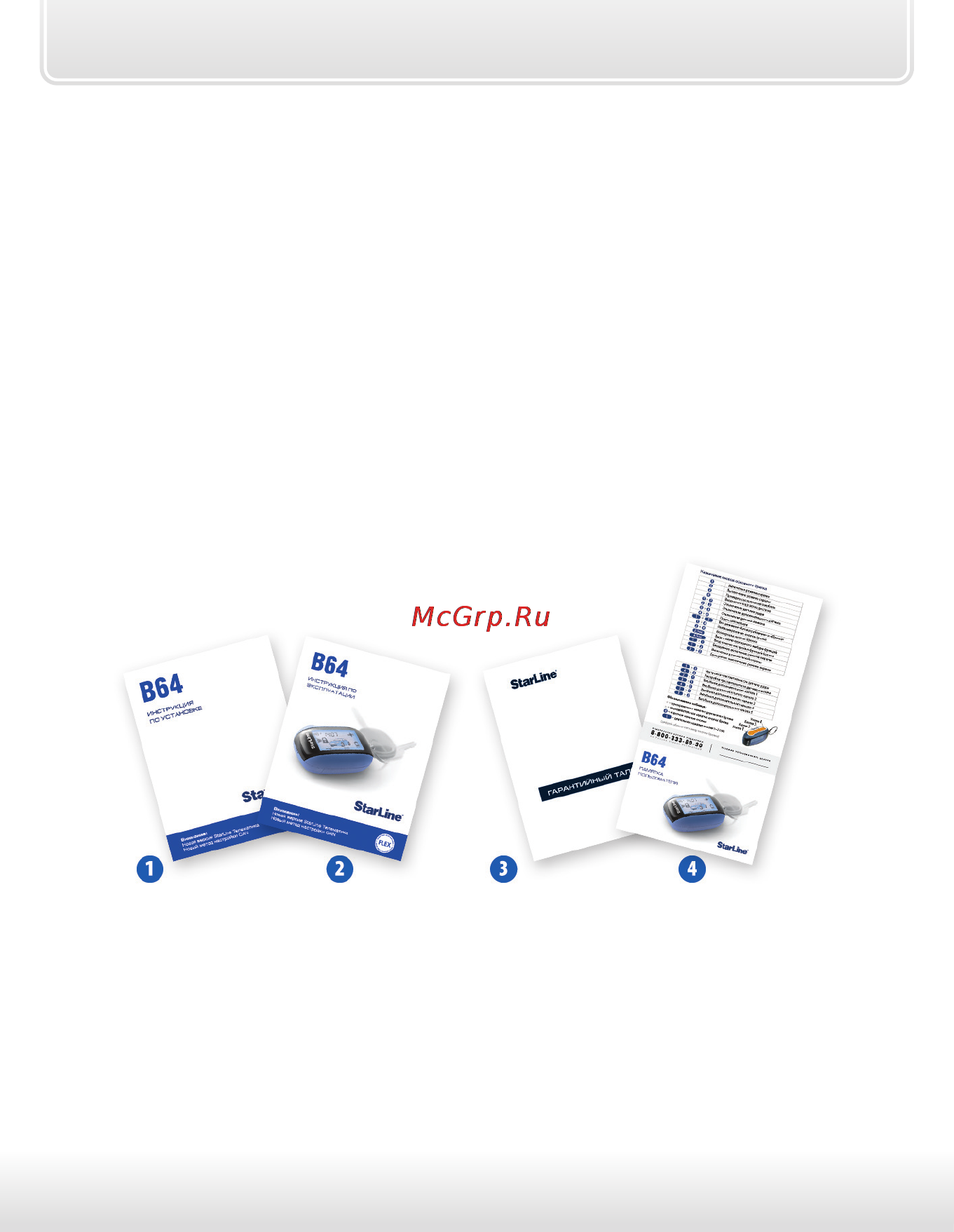

Комплект поставки
1, 2 - инструкции по установке и эксплуатации;
3, 4 - гарантийный талон и памятка;
5 - основной брелок управления с обратной связью и ЖК дисплеем;
6 - центральный процессорный блок;
7 - элемент питания основного брелка (ААА);
8 - дополнительный брелок;
9 - дополнительное реле с колодкой (3 шт.);
10 - сирена (тип сирены может отличаться от изображенного на фото);
11 - модуль приемопередатчика (трансивер);
