StarLine M12 GPS / M12 GPS+GLONASS
12
Быстрая настройка устройства
1. Установка SIM-карты
Аккуратно разберите корпус устройства, последовательно поддев
острым предметом два пластиковых фиксатора с любой стороны
корпуса. Вставьте SIM-карту в держатель контактами к печатной плате и
скошенным углом к элементам питания.
При использовании SIM-карты НЕ ИЗ КОМПЛЕКТА
StarLine М12 обязательно проделайте следующие операции:
а) вставьте данную SIM-карту в любой мобильный телефон;
б) проверьте, чтобы баланс SIM-карты был положительным;
в) проверьте, чтобы при звонке на данную SIM-карту
определялся номер телефона, который будет
использоваться для управления;
г) удалите ВСЕ контакты, хранящиеся на SIM-карте.

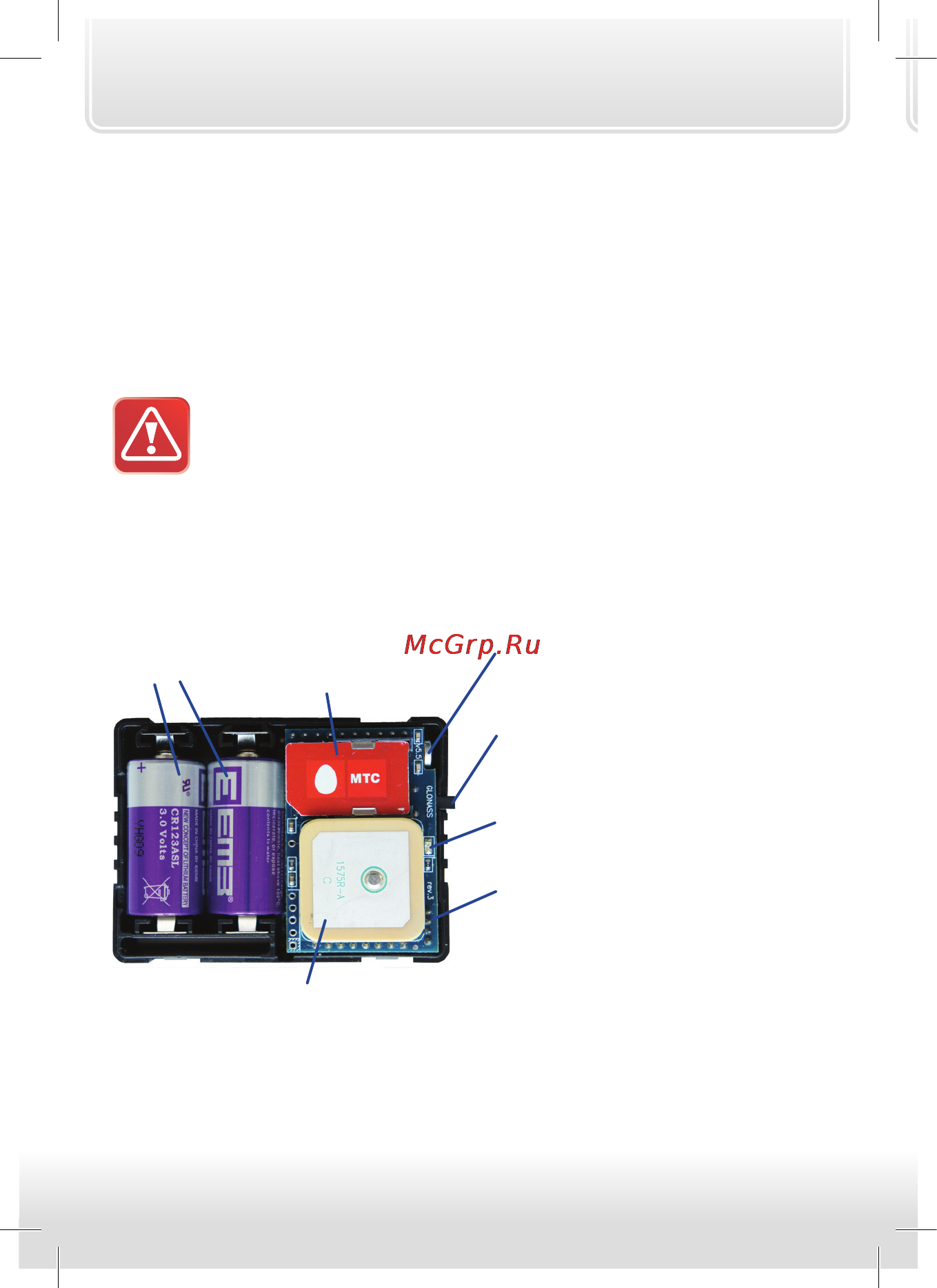

Встроенный
микрофон
SIM-карта
любого
оператора
Литиевые
элементы
питания
Кнопка принудительной
активации устройства и
отправки сигнала SOS
Светодиодный индикатор
состояния устройства
4-контактный разъем
для подключения платы
внешнего питания и
расширений
Антенна навигационного приемника (направлять в сторону неба!)
Используемая SIM-карта должна иметь положительный баланс на
счете, а в настройках SIM-карты должен быть отключен запрос ПИН-
кода при включении. Желательно подключить услугу внутрисетевого
роуминга: в этом случае устройство сможет передавать свои
координаты практически из любой точки страны.
4-контактный разъем
для подключения платы
внешнего питания и
расширений
