Общие сведения об установке
Nothing Comes Close to a Cobra
5
Закрепите главный модуль в верхней части лобового стекла
справа от зеркала заднего вида (рис. B). Место крепления
главного модуля должно обеспечивать беспрепятственный обзор через лобовое стекло, ориентацию
модуля параллельно дороге (рис. C) и возможность перевода в верхнее положение.
При выборе места крепления главного модуля следует также учитывать удобство доступа
квыключателю питания и разъемам кабелей, а также возможность беспрепятственного перемещения
зеркала. Закрепите главный модуль на лобовом стекле рядом с обшивкой потолка. (Дополнительные
сведения см. на стр. 7.)
ВНИМАНИЕ! Не располагайте объектив главного модуля за затененной областью
ветрового стекла (рис. D).
Лобовые стекла с подогревом, устанавливаемые в настоящее время на некоторых автомобилях
(Instaclear компании Ford, Electriclear компании GM), могут препятствовать приему сигналов или снижать
их мощность. Обратитесь за консультацией к производителю автомобиля.
4
Русский
Общие сведения об установке
Установка модуля
Главный модуль детектора (MDU)
Примечание. Питание подается на главный модуль через один из двух кабелей
питания из комплекта поставки (см. стр. A3).
• Кабель питания 12 В со встроенным плавким предохранителем для стационарной
установки: служит для подключения к блоку плавких предохранителей или аккумулятору
автомобиля.
• Кабель питания 12 В со встроенным плавким предохранителем иразъемом
прикуривателя: служит для подключения к автомобильной розетке для принадлежностей
на12В (гнезду прикуривателя).
Рекомендуется стационарное подключение к блоку плавких предохранителей. Такая
конфигурация обеспечит более незаметную установку. В случае затруднений при монтаже
кабельных соединений обратитесь к квалифицированному монтажнику. Компания
Cobra не предоставляет никаких гарантий относительно повреждений изделия или
автомобиля, возникших врезультате неправильной установки.
В автомобиле с заземлением отрицательного полюса выполните следующие действия.
1. Подключите положительный провод [помеченный знаком (+)] кабеля питания постоянного тока
к плавкому предохранителю 12 В, управляемому ключом зажигания (рис. A).
2. Подключите отрицательный провод (-) к точке заземления на шасси (рис. A). Для надежного
заземления может потребоваться удалить краску.
Intro Operation Customer
Assistance
Warranty
Notice
Main Icons
Secondary Icons
Введение
Intro Operation Customer
Assistance
Warranty
Notice
Main Icons
Secondary Icons
Введение

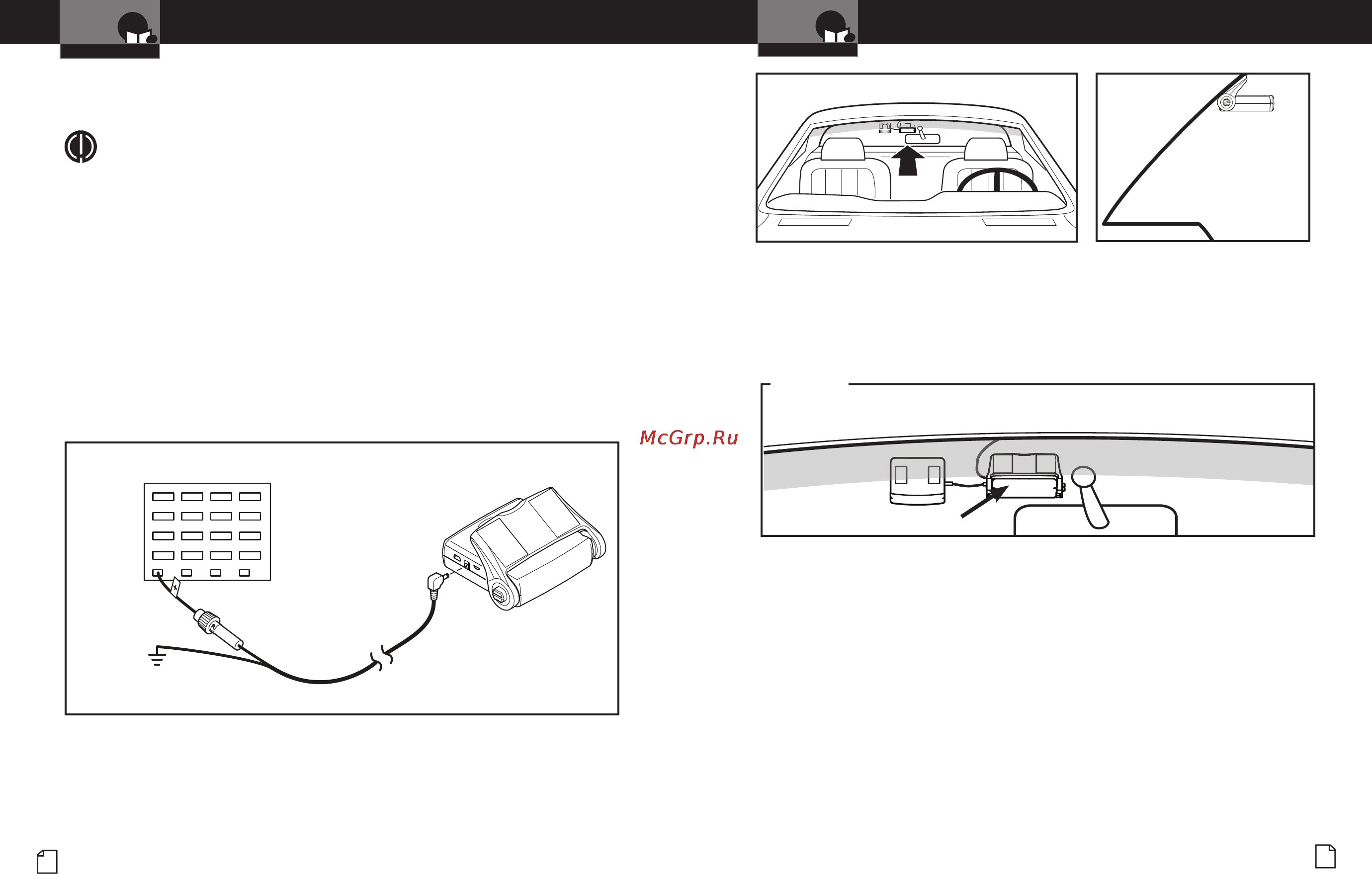

Рис. B
Рис. C
Intro Operation Customer
Assistance
Warranty
Notice
Main Icons
Secondary Icons
ACC
Панель плавких
предохранителей
Заземление
на шасси
Рис. A
THIS
SURFA
CE
TOWARDS
SKY
Рис. D
Вид снаружи
Объектив главного модуля
RUR9G_MANL.indd 4-5 5/26/11 8:42 AM
