Art Sound PA 1000.1 [5/12] Phase переключатель фаз

Bass EQ - Басовый эквалайзер – очень полезная функция, позволяющая не только регулировать уровень баса (как на

большинстве обычных усилителей), но и изменять опорную частоту, на которой проводится регулировка. Опорную частоту

можно изменять от 30 до 100 Гц регулятором «2», а уровень сигнала от 0 до 12 дБ регулятором «3». Таким образом можно

оптимально настроить АЧХ сабвуфера в зависимости от типа акустического

оформления и передаточной функции салона

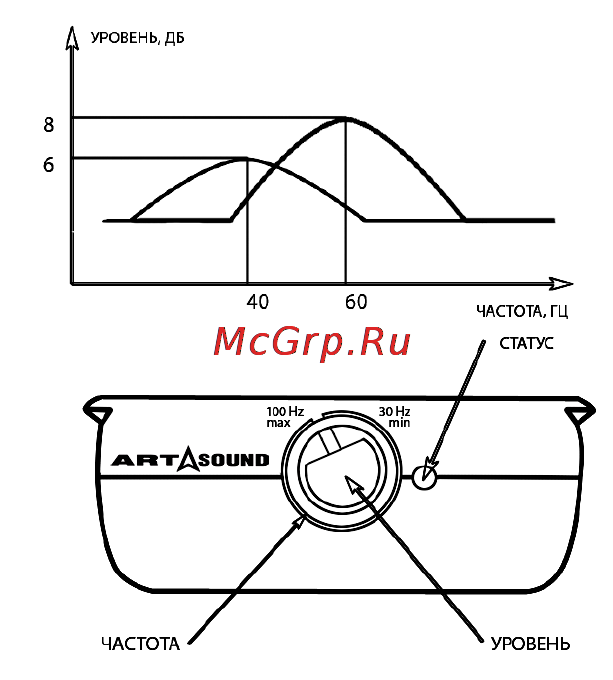

автомобиля. Приведённая схема позволит понять принцип его работы:

Дистанционный регулятор, входящий в комплект поставки, позволяет с

водительского места регулировать уровень и частоту регулировки низкочастотного

сигнала. Внешняя ручка изменяет опорную частоту, а внутренняя ручка изменяет

уровень баса. Зеленый светодиод сигнализирует о включении усилителя.

Дистанционный регулятор крепится в

любом удобном месте посредством двух

саморезов. С усилителем он соединяется посредством входящего в комплект

поставки кабеля через порты «1». Во избежание помех в тракте не рекомендуется

прокладывать кабель регулятора параллельно силовым кабелям и штатной

проводке автомобиля.

Внимание: при подключении дистанционного регулятора, регуляторы

басового эквалайзера, расположенные на усилителе («2» и «3»), отключаются

и не

оказывают влияния на сигнал.

Crossover Freq – Частота среза НЧ фильтра –

регулятор позволяет выбрать верхнюю граничную частоту для

сабвуфера. Фильтр третьего порядка (18 дБ/окт) позволит более точно разделить сабвуфер и мидбас. Частота среза

устанавливается регулятором «4» в диапазоне от 30 до 150 Гц.

Phase – Переключатель фазы выходного сигнала позволит оперативно изменить фазу сабвуфера. Изменение фазы

на противоположную помогает в некоторых случаях исправить неправильную локализацию баса.
