X-PROGRAM
УСИЛИТЕЛИ
GND REM +12V Fuse
4
Питание
и предохранители
Контакт
питания (+12V)
Установите
держатель плавкого предохранителя как можно ближе к клемме
«+»
аккумулятора и соедините его с аккумулятором с помощью провода
сечением
AWG4 (21 мм
2
) или с помощью провода большего сечения. Ис-
пользуйте
провод с кольцевым контактным наконечником для подключе-
ния
к клемме «+» аккумулятора. Для защиты держателя предохранителя от
В
местах прохождения через противопожарную перегородку и в других
местах,
где провод может быть легко пережат, следует установить рези-
новую
проходную втулку или пластиковую изоляционную трубку. В отделе-
нии для двигателя закрепите провод на ранее проложенных проводах с по-
мощью
кабельных стяжек.
Контакт
для соединения с массой (GND)
Выполните
надежное соединение с шасси (массой) автомобиля. Для обес-
печения
хорошего контакта с массой соединение должно выполняться на
чистой
металлической поверхности, на которой нет краски. Зачистите по-
верхность металла с помощью металлической щетки, шабера или наждач-
ной
бумаги. Для надежного прижима контакта используйте одну или две
стопорных шайбы. Защитите контакт с помощью силиконовой смазки, или
покройте
его краской после присоединения провода.
Плавкие
предохранители
Используйте предохранители на 25 А.
Контакт
дистанционного управления (REM)
Для
входа с разъемом «тюльпан»
Подсоедините
провод питания активной антенны радиоприемника (провод
дистанционного
управления от стереофонической автомобильной аудио-
системы)
к контакту дистанционного управления усилителя. Это обеспечи-
вает
включение усилителя при каждом включении стереофонической ав-
томобильной
аудиосистемы.
Вы
можете использовать провод дистанционного управления, который на-
ходится
в кабеле с разъемом «тюльпан», или использовать отдельный про-
вод,
как показано на этой странице.
Иногда
в усилителе могут возникать небольшие помехи, вызванные на-
пряжением дистанционного управления, которое вызывает наводки в сиг-
нальном
кабеле с разъемом «тюльпан», в котором находится провод
дистанционного
управления. Поэтому мы советуем вам использовать от-
дельный
провод дистанционного управления и прокладывать кабель с
разъемом
«тюльпан» отдельно от провода дистанционного управления,
проводов
питания и проводов динамиков.
Для
высокоуровневого входа
Мы
рекомендуем вам подключить провод дистанционного управления, как опи-
сано
выше. При таком подключении усилитель будет тихо включаться и выклю-
чаться.
В этом случае вы должны установить переключатель Hi level/Low level (Вы-
сокий
уровень/Низкий уровень) в положение Hi level.
Если
в вашей стереофонической аудиосистеме нет напряжения для вы-
полнения
дистанционного управления, или вы хотите упростить установку,
усилитель
может включаться и выключаться с помощью напряжения высо-
коуровневого
входа.
Небольшим недостатком является то, что при таком управлении
включение
будет бесшумным, но при выключении может быть слышен
небольшой
щелчок.
Световой
индикатор Питание/Защита
Световой
индикатор питания (зеленый) загорается, когда
включается
питание усилителя.
Световой
индикатор защиты (красный) загорается, когда
усилитель
отключается вследствие перегрева, или коротко-
го
замыкания выхода.
Держатель
предохра-
нителя
DLS FH1
Клемма
"+"
аккумулятора
Кольцевой
контактный
наконечник
Шуруп
для листового
металла
К
проводу активной
антенны
радиоприемника
Питание
(зеленый)
Защита
(красный)

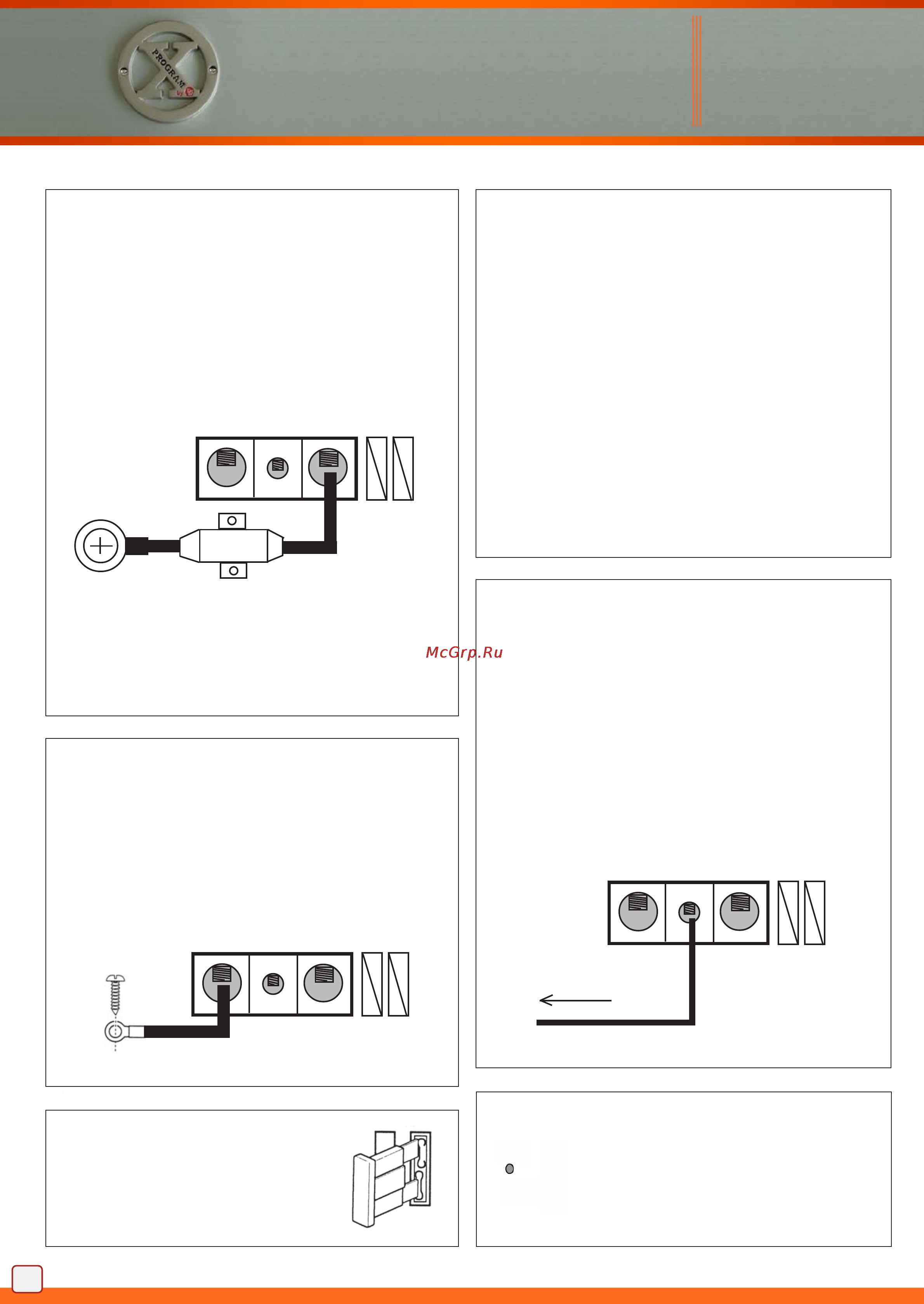

ПРОВОДНЫЕ СОЕДИНЕНИЯ
GND REM +12V Fuse
DLS
коррозии
нанесите на него силиконовую смазку.
Используйте
плавкий предохранитель на 50 А (для -D50 60 A).
GND REM +12V Fuse
x
В усилителе -D50 предохранители на 30 А.
X-D10, X-D50
