РУССКИЙ
RU

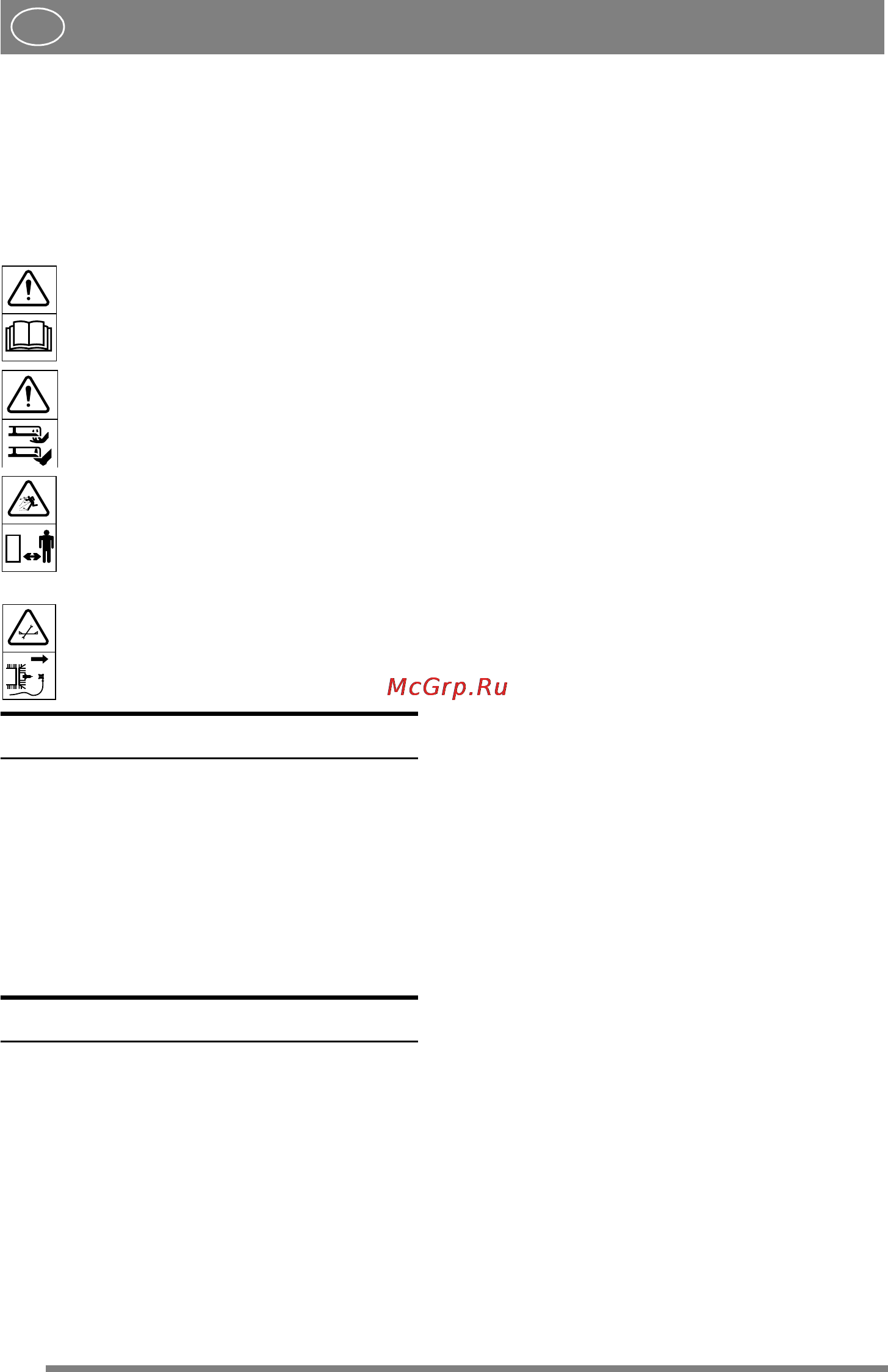

ОБОЗНАЧЕНИЯ
Чтобы напомнить Вам об осторожности,
которая необходима при работе с
газонокосилкой, на ней нанесены следующие
условные обозначения.
Условные обозначения:
Внимание!
Перед использованием газонокосилки
внимательно прочтите Руководство по
эксплуатации и правила безопасности.
Внимание!
При работе с газонокосилкой следите
за тем, чтобы ваши руки или ноги не
попали под крышку.
Внимание!
Следите за тем, чтобы на траве не
находились посторонние предметы.
Следите также, чтобы рядом не
находились посторонние люди.
Внимание!
Перед началом ремонта отсоедините
провод от свечи зажигания.
ВВЕДЕНИЕ
107 M
Этот режущий блок выпускается в двух
стандартных вариантах:
- с механической установкой высоты обрезки
(часть № 13-2930).
- с отрегулированным на заводе-изготовителе
электроприводом
высоты обрезки (часть № 13-2934).
СБОРКА
КРОНШТЕЙНЫ
1. Уст а н о в и т е левый и правый кронштейны в
двух передних углах режущего блока.
Используйте штатные винт и плоскую шайбу
(рис. 1). Затяните винт. После затяжки винтов
кронштейны блока должны свободно ходить
вверх и вниз.
2. На данном этапе не закрепляйте заднюю
часть кронштейнов блока (см. пункт 7 раздела
“РЕЖУЩИЙ БЛОК" ниже).
РЕЖУЩИЙ БЛОК
1. Разместите режущий блок перед
газонокосилкой. Уст а н о в и т е максимальную
высоту обрезки.
2. Снимите фиксирующую шпильку и
дальнюю от центра плоскую шайбу
шарнирного соединения газонокосилки.
3. Привинтите одну рукоятку блока к
шарнирному соединению. Установите
плоскую шайбу в шарнирное соединение и
закрепите шпилькой. Повторите описанную
процедуру на другой стороне газонокосилки
(рис. 2).
4. Оденьте клиновидный ремень на ведущий
шкив газонокосилки A (рис. 3).
5. Поднимите вверх заднюю часть блока, и
плавно опуская его вниз, оденьте на опорный
захват. Если блок опирается на верхнюю
сторону опорного захвата, значит он
установлен правильно (рис. 4).
6. Подтяните ремень натяжным шкивом B.
Натяжной шкив должен находиться внутри
ремня и смещен влево, если смотреть с
водительского места.
7. Приверните подъемную пружину блока к
подъемному кронштейну газонокосилки.
(рис. 5).
8. Подключите электрический контакт к
розетке на боковой стороне газонокосилки
(только для части № 13-2934), (рис. 6).
РЕГУЛИРОВКА
Чтобы газонокосилка стригла газон
равномерно и красиво, ее нужно правильно
отрегулировать:
1. Убедитесь, что давление воздуха в шинах
составляет:
Передние: 0,4 бар (0,42 кг/см2).
Задние: 1,2 бар (1,2 кг/см2).
2. Поместите газонокосилку на ровную
поверхность. Ослабьте винты с обеих сторон
блока (рис. 6).
3. На боковой стороне кронштейна блока
нанесены четыре короткие и две длинные
риски. Верхняя длинная риска (A)
соответствует основному регулировочному
положению для газонокосилки с шинами
