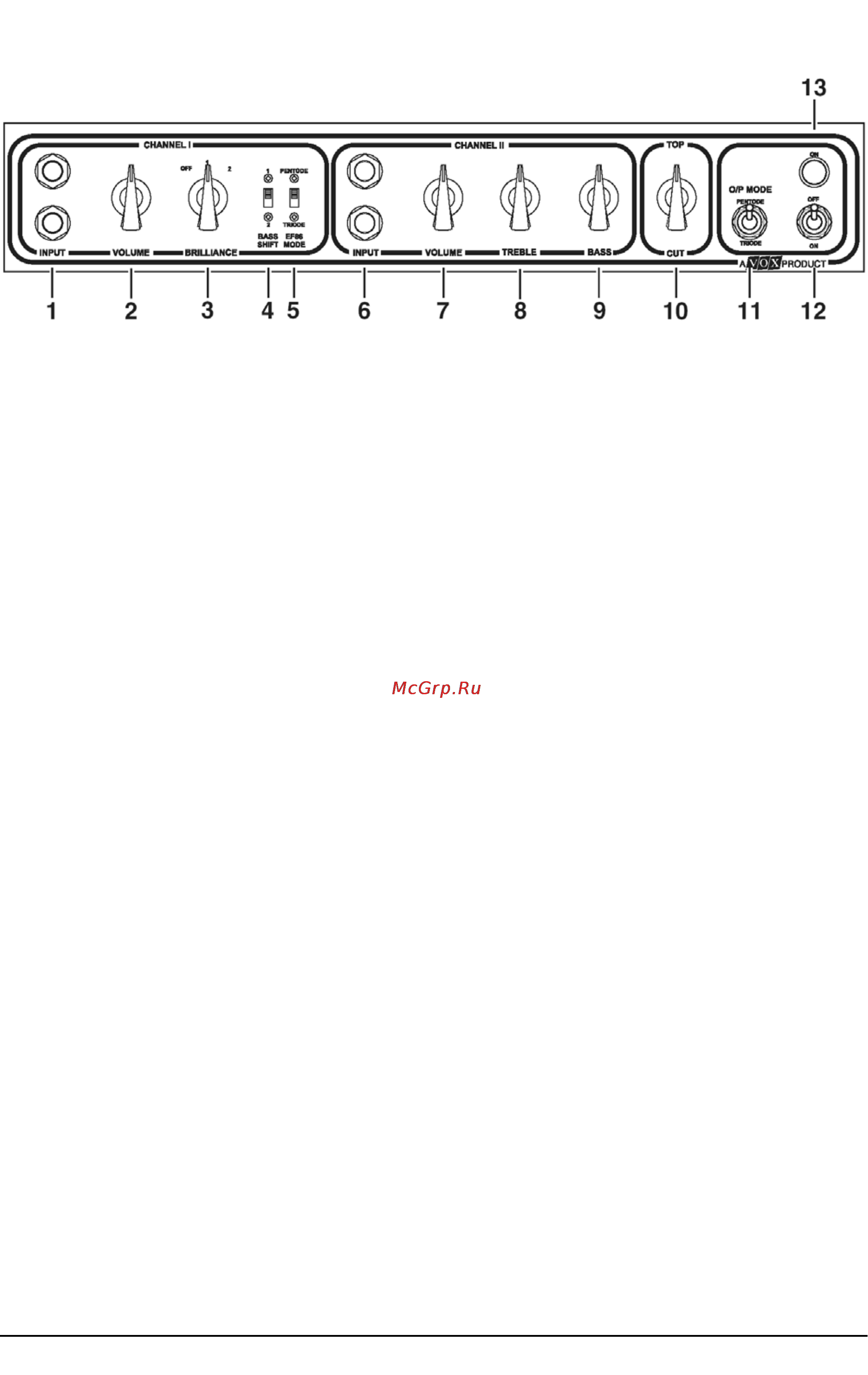

Руководство пользователя Лицевая панель все версии 13 2 3 45 6 7 8 9 10 11 12 Канал I EF86 PREAMP 1 Гнезда доя подключения гитары Входы предусилителя EF86 По традиции ближний к переднему краю вход на 6 дБ чувствительнее дальнего 2 Регулятор громкости VOLUME Служит дчя управления громкостью канала EF86 3 Переключатель BRILLIANCE Переключатель классического АС15 был двухпозиционным во включенном положении он существенно снижал уровень низких частот Мы добавили новое промежуточное и менее экстремальное положение больше похожее по действию на ретулятор TREBLE ранних усилителей АСЗО Теперь список положений таков OFF плоская АЧХ 1 TREBLE новая схема 2 BRILLIANCE классическая схема 4 Переключатель BASS SHIFT В позиции 1 воспроизведение низких частот не меняется в позиции 2 басы становятся более компрессированными что предотвращает появление мутного звука на большой громкости 5 Переключатель EF86 MODE Данный переключатель служит для смены схемы подключения лампы EF86 триод пентод Триодный Triode режим обеспечивает более низкую чувствительность и больший динамический диапазон Оригинальный пентодный Pentode режим обладает очень сладким хай гейновым звучанием с небольшим динамическим диапазоном Канал II TOP BOOST PREAMP 6 Гнезда для подключения гитары Входы предусилителя EF86 По традиции ближний к переднему краю вход на 6 дБ чувствительнее дальнего 7 Регулятор громкости VOLUME Служит дчя упраачения громкостью канача TOP BOOST 8 Регулятор TREBLE Регулятор уровня высоких частот полностью заимствованный у модели Top Boost 1963 года 9 Регулятор BASS Регулятор уровня низких частот от модели Top Boost 1963 года Замечание Новичкам не знакомым с классической продукцией VOX следует знать что регуляторы BASS и TREBLE сильно зависят друг от друга причем совсем небольшие изменения регуляторов могут привести к радикальной смене характера звучания и воздействовать в числе всего прочего на среднечастотный диапазон Мы предлагаем начинать поиск звука с установки регуляторов BASS и TREBLE в нейтральное положение И еще имейте в виду максимальный уровень высоких частот усилителя очень большой VOX Heritage Руководство пользователя 5
