BMW F650GS [305/307] Rücklicht aus einbauen
![BMW F650GS [305/307] Rücklicht aus einbauen](/views2/1121046/page305/bg131.png)
63.5
63 12 090 Scheinwerfer aus-/einbauen
– Motorrad auf Hauptständer stellen.
– Cover links /rechts abbauen.
L Hinweis:
Auf Scheiben und Gummiring achten.
•
Windschild abbauen.
•
Befestigungen Cockpitverkleidung lösen.
•
Mehrfachstecker abziehen.
•
Gummimanschette nach hinten abziehen.
•
Fassung Standlicht aus Scheinwerfergehäuse
ziehen.
•
Scheinwerfer komplett mit Verkleidung heraus-
nehmen.
•

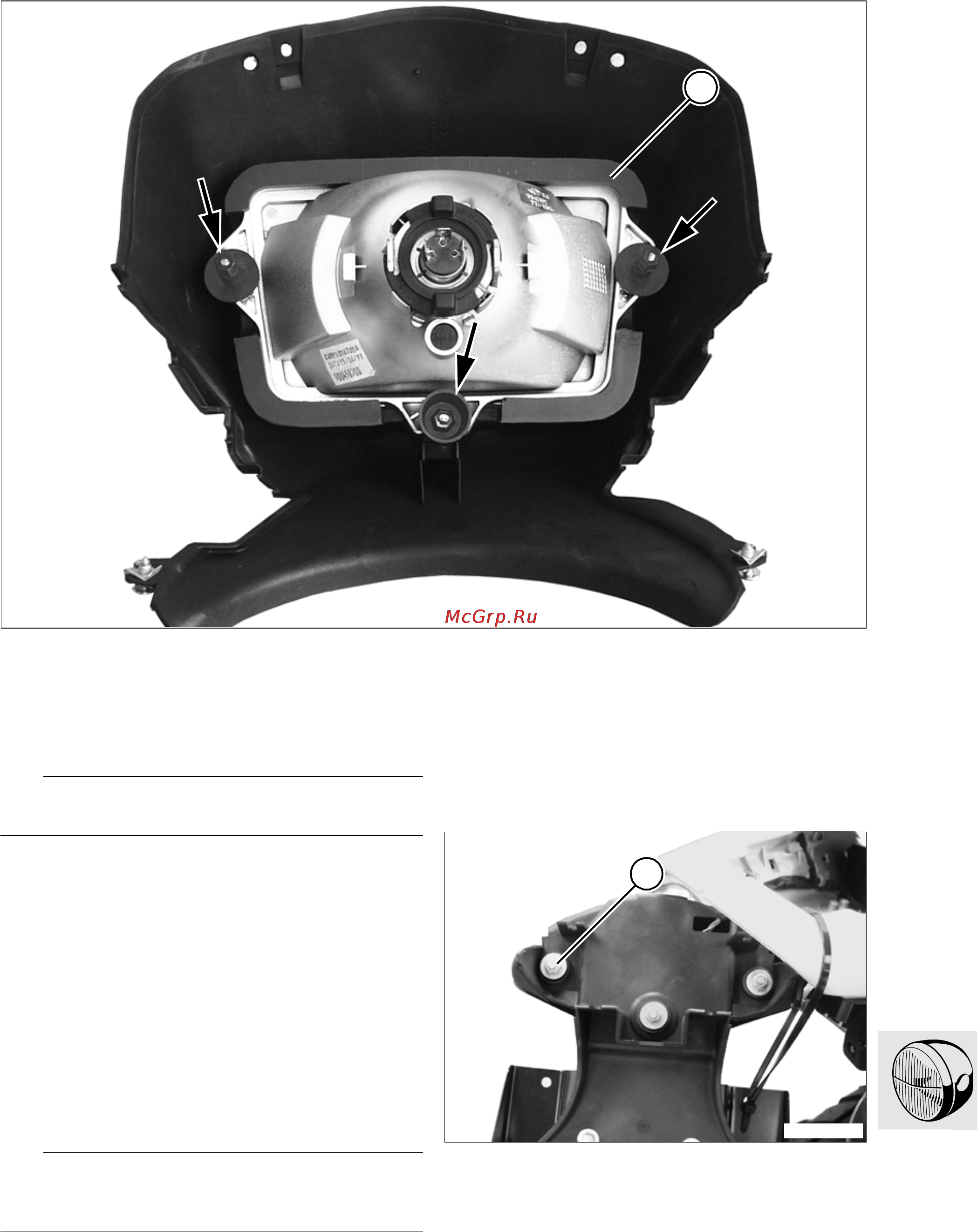

Scheinwerfer an Einstellschrauben (Pfeile) aus
Verkleidung drücken.
•
Ggf. Gummiring (1) abnehmen.
•
Der Einbau erfolgt in umgekehrter Reihenfolge,
dabei sind folgende Tätigkeiten besonders zu
beachten.
d Warnung:
Nach Montage des Windschilds Scheinwerferein-
stellung überprüfen, ggf. einstellen.
63 21 380 Rücklicht aus-/einbauen
•
Staufachdeckel abnehmen.
•
Kennzeichenträger mit Rücklicht von Rahmen
abbauen.
•
Kennzeichenträger mit z.B. Kabelbinder an
Heckrahmen binden.
•
Befestigungsschrauben Rücklicht (2) lösen.
E630020
1
E630050
2
