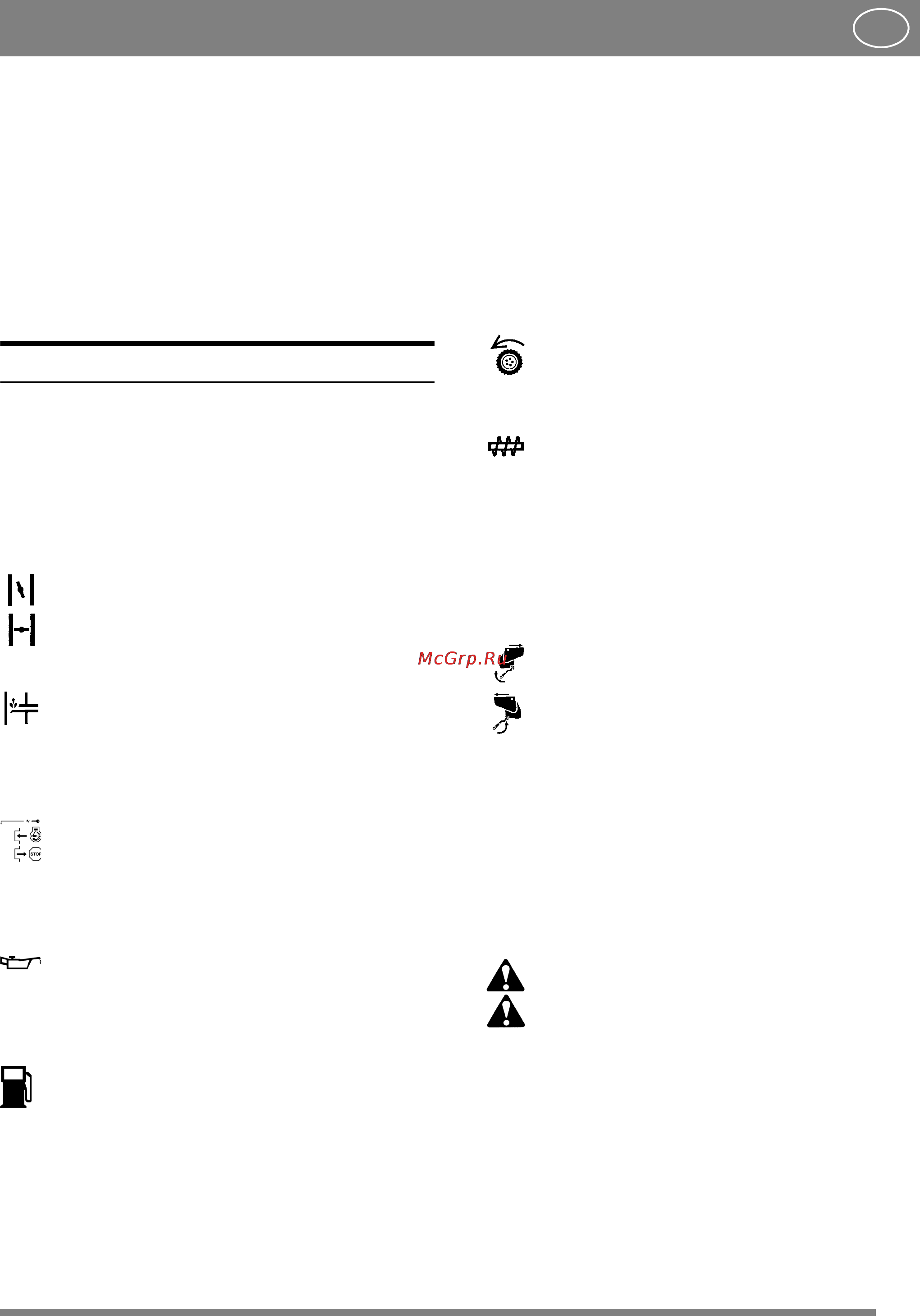

9
SVENSKA
SE
3.6 REGLAGEKNOPPAR, SE FIG. 5
1. Skruva på muttern (J) på spaken.
2. Montera reglageknoppen (K) på spaken.
3. Drag åt muttern mot reglageknoppens undersida.
3.7 KONTROLL AV REGLAGEWIRAR
Reglagewirarna kan behöva justeras innan snöslungan
används för första gången.
Se "JUSTERING AV REGLAGEWIRAR" nedan.
3.8 DÄCKTRYCK
Kontrollera lufttrycket i däcken. Rätt lufttryck: 1,0 - 1,2 bar.
4 REGLAGE
Se figurerna 8-11.
4.1 STOPPREGLAGE (1)
Stoppreglaget skall vara i läget ON för att motorn skall kunna
startas.
Motorn stoppar då reglaget ställs i läget OFF.
4.2 CHOKEREGLAGE (2)
Används vid start av kall motor. Chokereglaget har två lägen:
1. Chokespjället öppet
2. Chokespjället stängt (för kallstart)
4.3 PRIMER (3)
Vid tryck på gummiblåsan sprutas bränsle in i
förgasarens insugningsrör för att ge lättare start vid
kall motor.
4.4 TÄNDNINGSNYCKEL (4)
Måste vara intryckt i spåret för att kunna starta motorn. Vrid
inte på nyckeln!
1. Nyckeln intryckt - motorn kan startas.
2. Nyckeln utdragen - motorn kan inte startas.
4.5 STARTHANDTAG (5)
Manuell snörstart med återspolning.
4.6 OLJESTICKA (6)
För påfyllning och kontroll av motorns oljenivå.
Oljestickan har två markeringar:
FULL = maximal oljenivå
ADD = minimal oljenivå
4.7 TANKLOCK (7)
För påfyllning av bensin.
4.8 OLJEAVTAPPNINGSPLUGG (8)
För avtappning av motorolja vid oljebyte.
4.9 STARTKNAPP - ELSTART
(BLIZZARD, UNLIMITED) (9)
Aktiverar den elektriska startmotorn.
4.10 ANSLUTNINGSSLADD - ELSTART
(BLIZZARD, UNLIMITED) (10)
Förser den elektriska startmotorn med ström. Anslut sladden,
via en jordad förlängningskabel, till ett 220/230 volts jordat
vägguttag. Jordfelsbrytare bör användas.
4.11 VÄXELSPAK (11)
Maskinen har 6 växlar framåt och 2 växlar bakåt för att
reglera hastigheten.
Växelspaken får inte flyttas om kopplingshandtaget för
drivningen är nedtryckt.
4.12 KOPPLINGSHANDTAG - DRIVNING (12)
Kopplar in drivningen på hjulen när växel är ilagd och
handtaget trycks ned mot styret.
Placerat på vänster styrrör.
4.13 KOPPLINGSHANDTAG - SNÖSKRUV (13)
Kopplar in snöskruven och fläkten när handtaget
trycks ned mot styret.
Placerat på höger styrrör.
4.14 RIKTSKÄRM - UTKAST (14)
Lossa vingmuttern och ställ in riktskärmens höjd.
Nedsänkt - kortare kastlängd.
Uppfälld - längre kastlängd.
4.15 INSTÄLLNINGSVEV (17)
Ändrar riktning på den utkastade snön.
1. Vrid veven medurs - utkastet vrids åt höger.
2. Vrid veven moturs - utkastet vrids åt vänster.
4.16 SLÄPSKOR (16)
Används för att ställa in inmatningshusets höjd över
underlaget.
4.17 STRÅLKASTARE (UNLIMITED, SPARK) (18)
Strålkastaren är alltid aktiverad då motorn är igång.
4.18 RENSVERKTYG (15, FIG. 8)
Rensverktyget är placerat i sin hållare på inmatningshusets
överdel. Rensverktyget skall alltid användas vid rengöring
av utkastet och snöskruven.
Rensning får endast utföras med stoppad motor..
Rengör aldrig snökanalen för hand. Risk för
allvarliga personskador.
