15
ПРЕДУПРЕЖДЕНИЕ
Не проводите обслуживание и регулировки с
включенным двигателем и ножом. Остановите
двигатель и нож. Отсоедините провод свечи
зажигания и зафиксируйте его в стороне от
свечи зажигания. Двигатель и его компоненты
сильно нагреваются при работе. Избегайте
серьезных ожогов – дайте двигателю
значительное время, чтобы все его части
остыли.

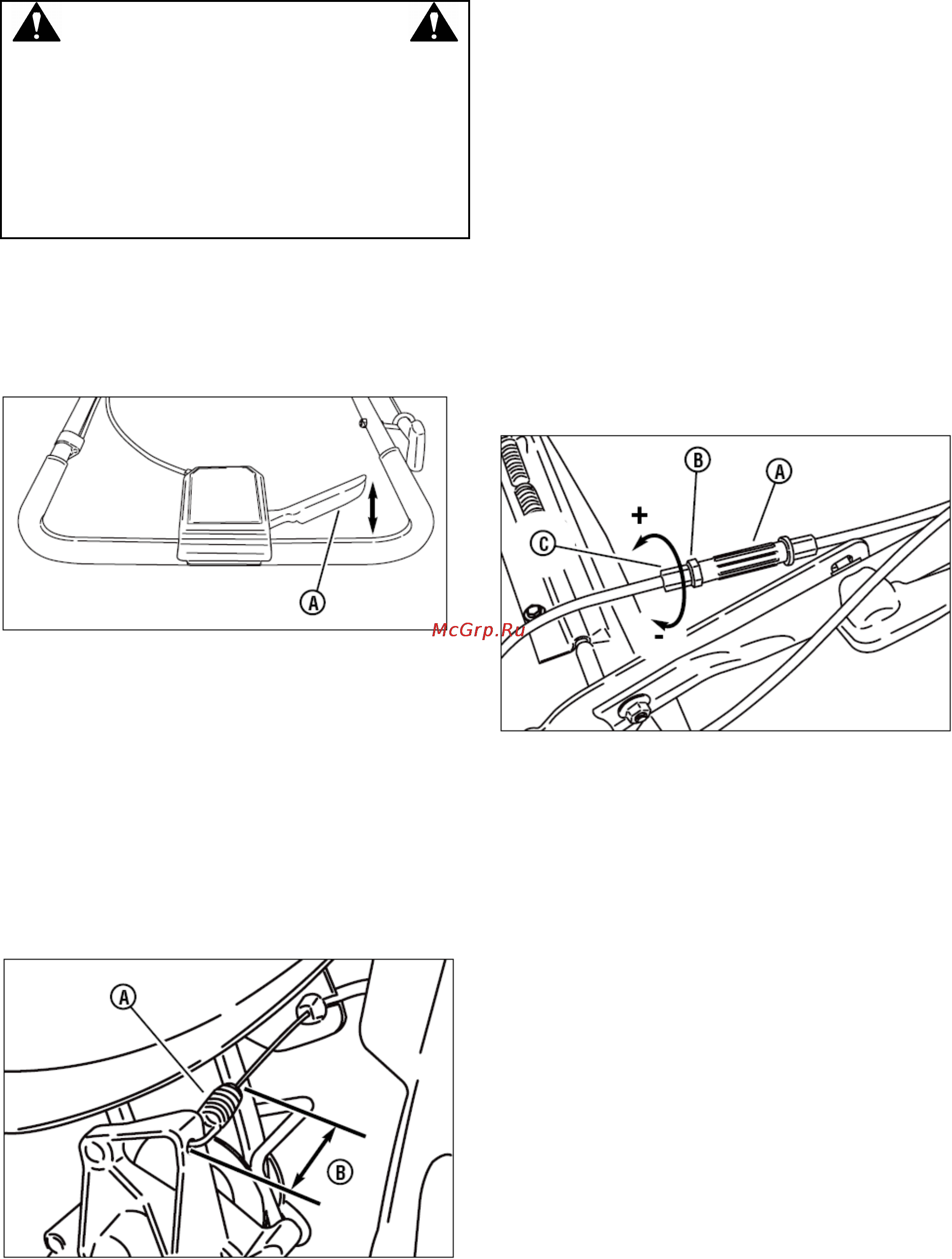

РЕГУЛИРОВКА ПРИВОДА ХОДА
Рычаг привода хода (А, рис. 18) должен включать
трансмиссию, когда он прижат к рукоятке, и
отключать трансмиссию при его отпускании.
Рис. 18. Управление приводом хода
(Компоненты сняты для наглядности)
Если трансмиссия не включается или не
выключается, необходимо провести регулировку
следующим образом:
1) Снимите заднюю крышку с газонокосилки.
Обратитесь к параграфу «Снятие и установка
задней крышки».
2) При НЕНАЖАТОМ положении рычага привода
хода пружина (А, рис. 19) на конце троса
привода хода не
должна иметь никакого
натяжения.
Измерьте общую длину ненатянутой пружины
(В).
Рис. 19. Измерение длины ненатянутой пружины
3) Полностью нажмите рычаг и измерьте длину
натянутой пружины. Общая длина должна
увеличиться на 0,05-0,06 мм.
4) Для регулировки натяжения пружины:
a. Отпустите рычаг.
b. Для увеличения (+) длины натянутой
пружины, ослабьте контргайку (В, рис. 20) и
поверните наконечник (С) ниже винтовой
стяжки (А), расположенной на нижнем конце
троса привода
хода, на полтора оборота
наружу от стяжки. Затяните контргайку.
c. Чтобы уменьшить (-) длину натянутой
пружины, ослабьте контрайку и поверните
наконечник на полтора оборота внутрь к
стяжке. Затяните контргайку.
5) Включите рычаг привода хода и проверьте
длину натянутой пружины. При необходимости
повторите шаг 4.
Рис. 20. Регулировка натяжения пружины
ВАЖНО: НЕПРАВИЛЬНАЯ РЕГУЛИРОВКА МОЖЕТ
ПРИВЕСТИ К ПРЕЖДЕВРЕМЕННОМУ ИЗНОСУ
И/ИЛИ ПОВРЕЖДЕНИЮ КОМПОНЕНТОВ
ПРИВОДА ХОДА.
