Samsung SCC-101AP [7/99] Adjusting back focus
![Samsung SCC-101AP [7/99] Adjusting back focus](/views2/1121475/page7/bg7.png)
9
User Guide
E

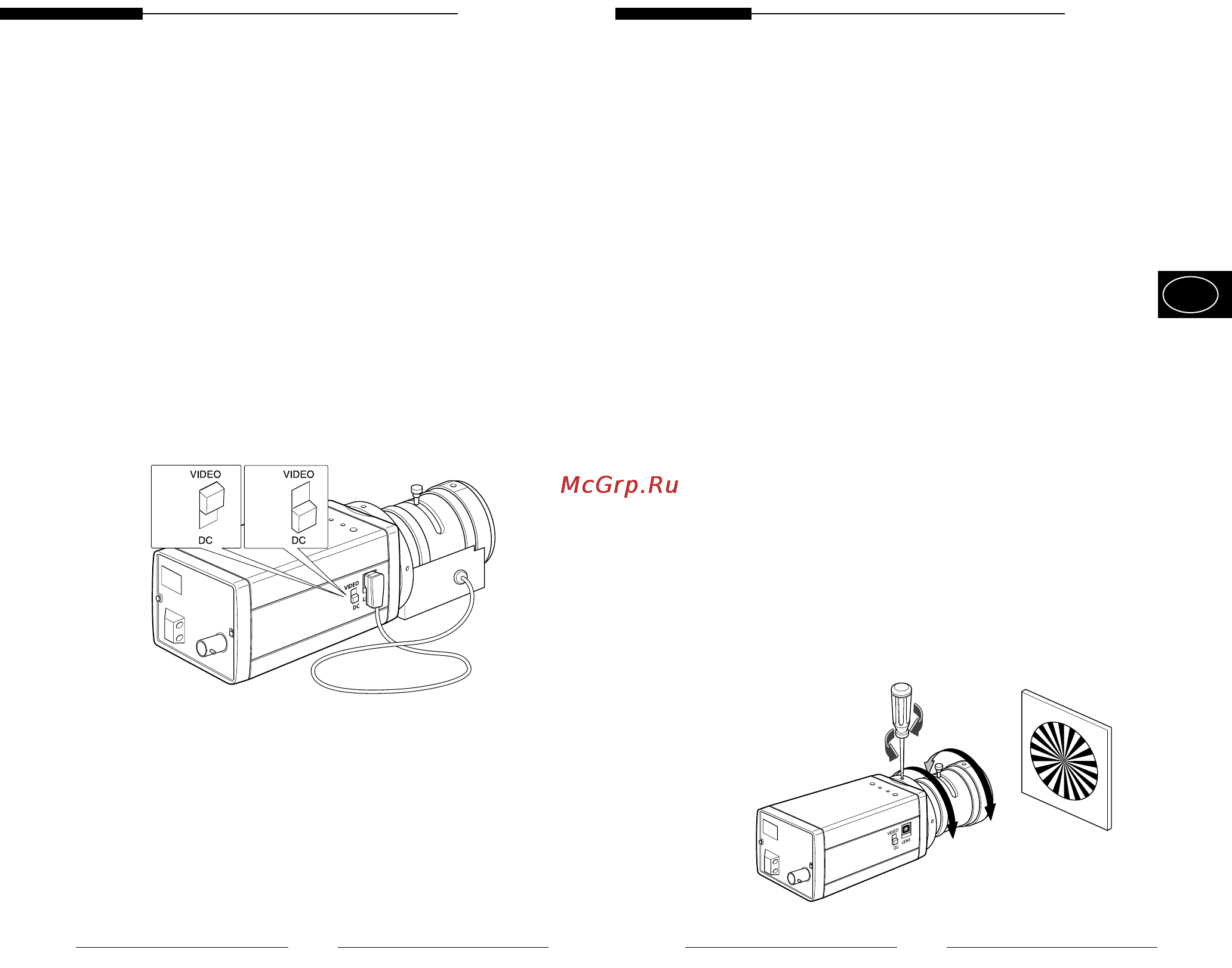

Adjusting Back Focus
Although the Back Focus of the camera has been adjusted
in the factory before its shipment, the focus may not be
accurate for a certain type of the lens. In this case, follow
the procedures below to adjust the Back Focus. First,
following is how to adjust the Back Focus of the Fixed
Focus Lens.
① Lightly loosen the screw fixing the Back Focus
Adjustment Ring using a screwdriver.
② Image a vivid subject (with check patterns) at a distance
of more than 10m away and turn the Focus Ring to the
infinity (∞) position.
③ Adjust the Back Focus Adjustment Ring to obtain the
clearest image of the subject.
④ Fasten the screw fixing the Back Focus Adjustment
Ring.
User Guide
8
Setting Lens Selection Switch
When lens mounting is completed, set the Lens selection
Switch on the side of the camera according to the mounted
lens type.
When the mounted lens is an Auto Iris Lens of the DC
control type, set the Lens Selection Switch to "DC".
When the mounted lens is an Auto Iris Lens of the Video
control type, set the Lens Selection Switch to "VIDEO".
