![Samsung SCC-101AP [10/99] Names and functions of parts](/views2/1121475/page10/bga.png)
15
User Guide
E
③ Auto Iris Lens Connector
Used for supplying power, which is required to control
the iris of the lens, as well as control signal, video
signal, or DC signal to the Auto Iris Control Lens.
④ Auto Iris Lens Control Cable
Used for transmitting the control signals to the camera
to control the iris of the lens.
⑤ Flange-Back Adjustment Ring
Used for adjusting the Back Focus.
⑥ ALC Lens Selection Switch
Used when selecting the type of Auto Iris Lens to use.
DC : Select this switch to DC when Iris Lens requiring
DC control signal is mounted.
VIDEO : Select this switch to VIDEO when Auto Iris
Lens requiring VIDEO control signal is
mounted.
User Guide
14

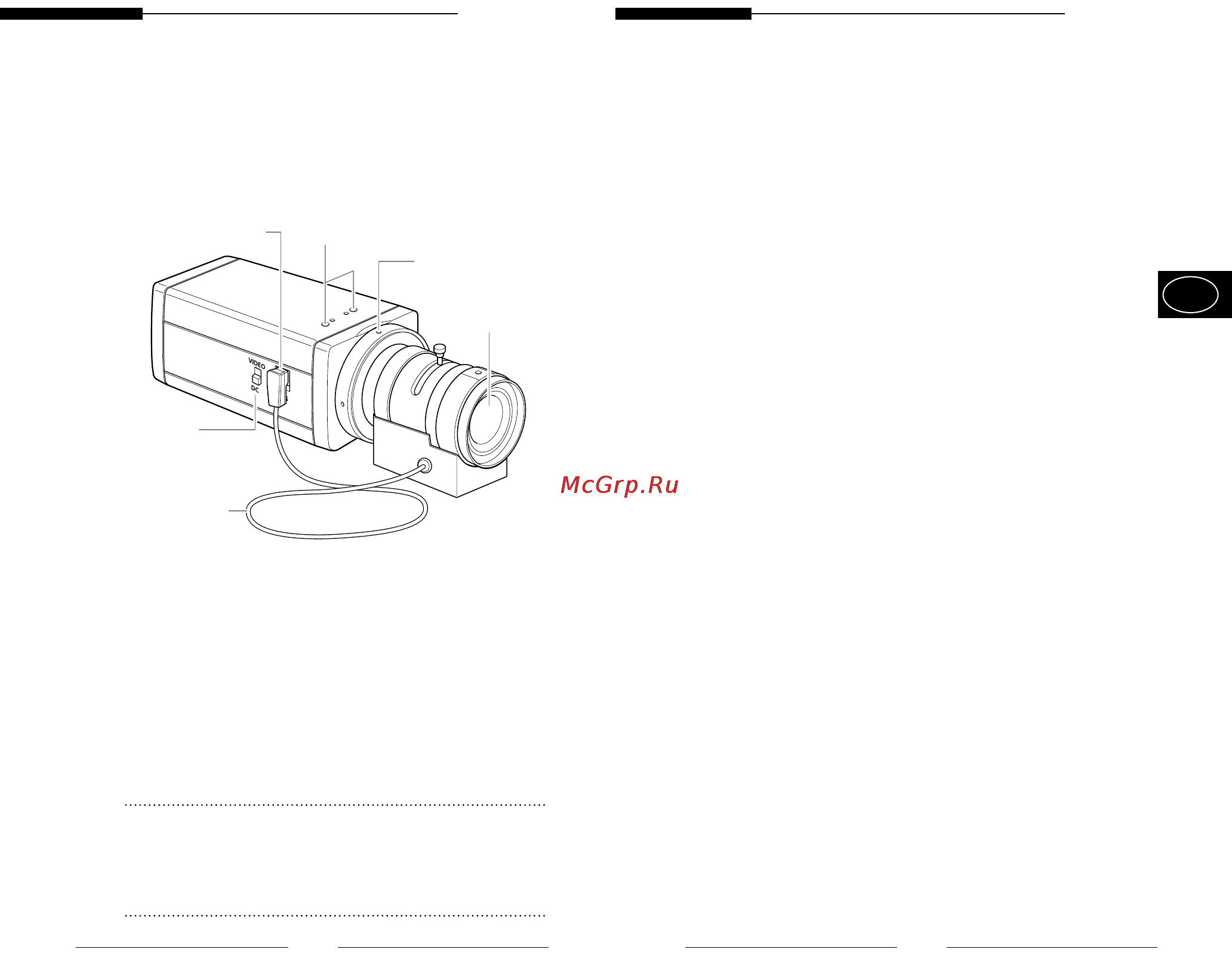

4. Names and Functions of Parts
Names and Functions of Parts
• Side View
① Groove for Mount Adapter
Use this groove for fixing the mount adapter to be
connected to the bracket with screws to mount the
camera on the bracket.
② Auto Iris Lens (Option)
Lens to be mounted on the camera
Note
When the surface of the camera lens is contaminated,
wipe the surface gently with a tissue for lens or a cotton
cloth applied with ethanol.
# Auto lris Lens Connector
^ ALC Lens Selection
Switch
$ Auto Iris Lens Control
Cable
! Groove for Mount Adapter
@ Auto Iris Lens
%
Flange-Back
Adjustment Ring
