Samsung SHR-4081P [39/105] Сеть

Содержание

• Fê с 2
• Правила техники безопасности перед началом работы 2
• Предупреждение 2
• Соответствие стандартам 2
• Глава 1 краткий обзор 3
• Глава 2 установка 3
• Глава 3 подключение внешних устройств 3
• Глава 4 живое изображение 3
• Глава 5 настройки выполняемые из меню 3
• Глава 6 управление камерой ptz 3
• Глава 7 запись 3
• Глава 8 поиск и воспроизведение 3
• Перед началом работы 3
• Правила техники безопасности 3
• Содержание 3
• Соответствие стандартам 3
• Архиве 4
• Архивирование 4
• Г лава 10 программа smart viewer 4
• Глава 11 программа backup viewer 4
• Глава 9 архивирование и поиск в 4
• Приложения 4
• Введение 6
• Основные функциональные озможности 6
• Jog shuttle 7
• Индикатор архивирования 7
• Кнопки выбора канала 7
• Мен 7
• Наименование компонентов и выполняемые или функции 7
• Ieee1394 8
• S video 8
• Видеосигнала 8
• Внимание 8
• Вход 8
• Вход питания 8
• Входы выходы 8
• Выход 8
• Выход spot 8
• Выход звукового 8
• Наименование функция 8
• Переменного тока 8
• Проходной вход 8
• Сеть 8
• Сигнала 8
• Сигналов тревоги 8
• Выбор места для установки оборудования 10
• Проверка комплекта поставки изделия и его принадлежностей 10
• Меры предосторожности при установке дополнительного жесткого диска 11
• Процедура установки дополнительного жесткого диска 11
• Установка дополнительного жесткого диска 11
• Внимание 13
• Пред упреждение 13
• Примечание 13
• Loioioioioioioi 16
• Подключение аудиоустройств видеоустройств и монитора 16
• Подключение к internet через линию adsl 16
• Подключение к internet через локальную сеть ethernet 10 1 oobaset 16
• Подключение к сети 16
• Внимание 17
• Подключение устройства с интерфейсом ieee1394 17
• Примечание 17
• Внимание 18
• Йййййййййййййййй 18
• Подключение входов выходов тревожной сигнализации 18
• Подключение через шину usb 18
• Примечание 18
• Внимание 19
• Йййййййййййййййй 19
• Подключение устройства с интерфейсом rs 485 19
• Samsung dlgit í 21
• Пиктограммы экрана живого изображения 21
• Примечание 21
• Работа системы режим живого изображения 21
• V loss v off 22
• Выбор режима экрана живого изображения 22
• Режимы экрана живого изображения 22
• Блокировка и масштаб 23
• Включение выключение звука в 9 экранном режиме 23
• Включение выключение звука в полноэкранном режиме 23
• Выбор канала живого изображения и включение выключение звука 23
• Выбор канала и включение выключение звука в 4 6 7 и 8 экранном режимах и в режиме pip 23
• Функция стоп кадр 23
• Функция увеличения 23
• Внимание 24
• Д u0412нимание 24
• Мониторинг канала постоянного наблюдения 24
• Мониторинг по событиям 24
• Date дата 26
• Time время 26
• Выбор 26
• Желтый курсор указывает текущее окно используйте расположенные на передней панели кнопки для перемещения курсора в меню если вы нажмете кнопку ввод когда курсором выбран нужный вам пункт меню система перейдет в другой режим нажмите кнопку ввод для подтверждения выбора используйте кнопку а илит для перемещения курсора в выбранном меню 26
• Или v расположенная рядом с заголовком обеспечивает 26
• Кнопка ок или cancel отмена в окне меню настроек 26
• Копирование этого поля в направлении стрелки 26
• Меню система выглядит следующим образом 26
• Нажмите кнопку ввод и используйте кнопки для перехода на позиции год месяц число используйте кнопки а для изменения даты нажмите кнопку ввод чтобы выйти из режима настройки 26
• Нажмите кнопку ввод и используйте кнопки для перехода на позиции час минута секунда используйте кнопки а для изменения времени нажмите кнопку ввод чтобы выйти из режима настройки после изменения даты и времени они будут оставаться на прежних значениях до тех пор пока вы не нажмете кнопку ок или cancel отмена 26
• Первая страница меню выглядит как показано ниже 26
• Перед использованием система 26
• Поиск если сначала нажимается кнопка menu или search то она действует как кнопка входа в меню после этого эти кнопки возвращают на предыдущую страницу меню 26
• После выполнения изменений настроек закончите процедуру настройки с помощью нажатия кнопки ок нажатие кнопки cancel отмена отменяет новую настройку и возвращает в меню более высокого уровня 26
• Расположенные на передней панели кнопки menu меню и search 26
• Установка даты времени языка 26
• Чтят 26
• Внимание 27
• Пароль 27
• Примечание 27
• Event log list список журнала событий 28
• Event log журнал событий 28
• First начало переход на первую страницу журнала 28
• Last конец переход на последнюю страницу журнала 28
• Load factory default загрузка заводской конфигурации 28
• Next след переход на следующую страницу журнала 28
• Prev предыд переход на предыдущую страницу журнала 28
• System log list список событий в системном журнале 28
• System log системный журнал 28
• Администратором 28
• В нем содержатся такие связанные с системой события и дата время таких 28
• Движение потеря видеосигнала 28
• Записанные данные не стираются для выполнения загрузки заводской 28
• Запуск системы система запускается банане аарйейзапо 28
• Используется для проверки записей по событиям таким как тревога 28
• Конфигурации нажмите ок в окне подтверждения 28
• Отображает содержимое журнала событий и их дату время 28
• Помощью меню на заводские настройки по умолчанию 28
• Системный журнал используется для проверки важных записей 28
• Событий как вход в систему завершение работы системы и изменения настроек из меню 28
• Эта функция используется для возвращения всех настроек выполненных с 28
• Hdd setup настройка дисков 29
• Внимание 29
• Примечание 1 29
• Примечание 2 29
• Примечание 3 29
• Сведения о системе и настройки 29
• Hdd mode setup настройка режима диска 30
• Remote control device дистанционное устройство управления 30
• Внимание 30
• Примечание 30
• Camera configuration конфигурация камеры 31
• System shutdown завершение работы системы 31
• Внимание 31
• Камера 31
• Ptz device устройство ptz 32
• Внимание 32
• Screen setup настройка экрана 33
• Мониторинг 33
• Внимание 34
• Примечание 34
• Режим записи 34
• Event record mode setup установка режима записи события 35
• Режим записи по событиям 35
• Alarm detection setup установка обнаружения сигнала тревоги 36
• Motion detection setup установка обнаружения движения 36
• Video loss detection setup установка обнаружения потери видеосигнала 37
• Запись по расписанию 37
• Архивирование 38
• Внимание 38
• Настройка архивного жесткого диска 38
• Ip setup настройки ip 39
• Внимание 39
• Настройка архивного устройства usb 39
• Примечание 39
• Сеть 39
• Transfer protocol settings настройки протокола передачи 40
• Внимание 40
• Примечание 40
• Callback settings настройки обратного вызова 41
• Внимание 41
• Когда настройка tcp ip выполняется из меню настройки протокола передачи 41
• Когда настройка udp выполняется из меню настройки протокола передачи 41
• Настройка порта для соединения с программой smart viewer 41
• Настройка сети 41
• Примечание 43
• Режим управления камерой рти 43
• Основные операции панорамирования наклона и трансфокации предустановки 44
• Примечание 44
• Меню настроек камеры 45
• Примечание 45
• Примечание 46
• Просмотр предустановки просмотр других функций 46
• Panic аварийная запись 48
• Rec нормальная запись 48
• Предупреждение 48
• Запись по расписанию запись по событиям 49
• Предупреждение 49
• Примечание 49
• Перед применением поиск с помощью календаря 51
• Примечание 51
• Поиск по событиям поиск по дате времени 52
• Поиск в начало поиск в конец 53
• Воспроизведение 54
• Примечание 54
• Замечание 55
• Cd dvd рекордер и память usb 57
• Архивирование 57
• Жесткие диски ieee1394 и usb 57
• Примечание 57
• Внимание 58
• Меню backup search поиск в архиве 58
• Поиск в архиве 58
• Введение 61
• Функциональные возможности 61
• Примечание 62
• Требования предъявляемые к пк рекомендация 62
• Установка программы smart viewer 62
• Запуск программы smart viewer 64
• Исходный экран smart viewer 64
• Внимание 65
• Примечание 65
• Причины не установления связи 65
• Режим мониторинга 65
• 03 зз 66
• Примечание 66
• Внимание 67
• Примечание 67
• I ш н 68
• Примечание 68
• Примечание 69
• Примечание 70
• Внимание 71
• Примечание 71
• Примечание 72
• Режим поиска 72
• В дистанционном режиме недоступен 9 экранный режим а в местном 73
• Видеоинформация 73
• Выбранная в данный момент дата отмечается толстой красной рамкой переход на предыдущий месяц переход на следующий месяц 73
• Геи s 73
• Если в подключенном 5нп 4081р имеются записанные видео данные дата 73
• Если вы щелкните на красной дате воспроизводится записанная 73
• Кнопки выбора режима разделения экрана 73
• Кнопки регулировки громкости звука и яркости контрастности изображения 73
• Контрастности 73
• Маленький одиночный экран полноэкранный режим 4 экранный режим 73
• Окно календаря 73
• Примечание 73
• Режиме недоступен 4 экранный режим и 9 экранный режим 73
• Становится красной 73
• То же самое что и в режиме мониторинга windows 98 и me не поддерживает функцию регулировки яркости и 73
• Экранный режим 16 экранный режим 73
• Примечание 74
• Примечание 75
• Режим настроек 75
• Настройка цифрового видеорегистратора 76
• Примечание 76
• Внимание 77
• Примечание 77
• Примечание 78
• Внимание 79
• Примечание 79
• Примечание 80
• Внимание 81
• Примечание 81
• Viewer setup настройка viewer 82
• Примечание 82
• Site setup настройка объекта 84
• Гягяг 84
• Примечание 85
• Примечание 86
• Примечание 87
• S w version версия по 88
• Примечание 89
• Введение функциональные возможности 91
• Требования предъявляемые к пк рекомендация 92
• Установка программы backup viewer 92
• Запуск программы backup viewer 94
• Исходный экран backup viewer использование программы backup viewer 95
• Примечание 96
• Примечание 97
• Примечание 98
• Технические характеристики изделия 100
• Характеристики описание примечания 100
• Технические характеристики жестких дисков 101
• Характеристики описание 101
• Гггг мм дд 102
• Контурный чертёж заводские настройки по умолчанию 102
• Примечание 103
• Частота кадров для программы smart viewer цифрового видеорегистратора shr 4081р режиме воспроизведения 103
• Поиск и устранение неисправностей ответы на часто задаваемые вопросы 104
• Ав68 00499в 105

Похожие устройства

• Tesy DHF10CM Инструкция по эксплуатации
• Samsung SBC-301AP Инструкция по эксплуатации
• Tesy AC16EHCI Инструкция по эксплуатации
• Samsung SBC-300AP Инструкция по эксплуатации
• Tesy HF 22 CM Инструкция по эксплуатации
• Samsung SBC-331A Инструкция по эксплуатации
• Tesy FS 40SCW01 Инструкция по эксплуатации
• Samsung SBC-330AP Инструкция по эксплуатации
• Tesy FS 40SRWT02 Инструкция по эксплуатации
• Samsung SBC-331AP Инструкция по эксплуатации
• Tesy FS 40SRBT03 Инструкция по эксплуатации
• Samsung SCQ-041AP Инструкция по эксплуатации
• Tesy FS40SCW011 Инструкция по эксплуатации
• Samsung SDM-160MP Инструкция по эксплуатации
• Tesy FS 40SRWT021 Инструкция по эксплуатации
• Samsung SDM-160P Инструкция по эксплуатации
• Etuline PERFECTA T882G Инструкция по эксплуатации
• Samsung SPR-4116 Инструкция по эксплуатации
• Samsung SPR-4216 Инструкция по эксплуатации
• Etuline CITY T752G Инструкция по эксплуатации

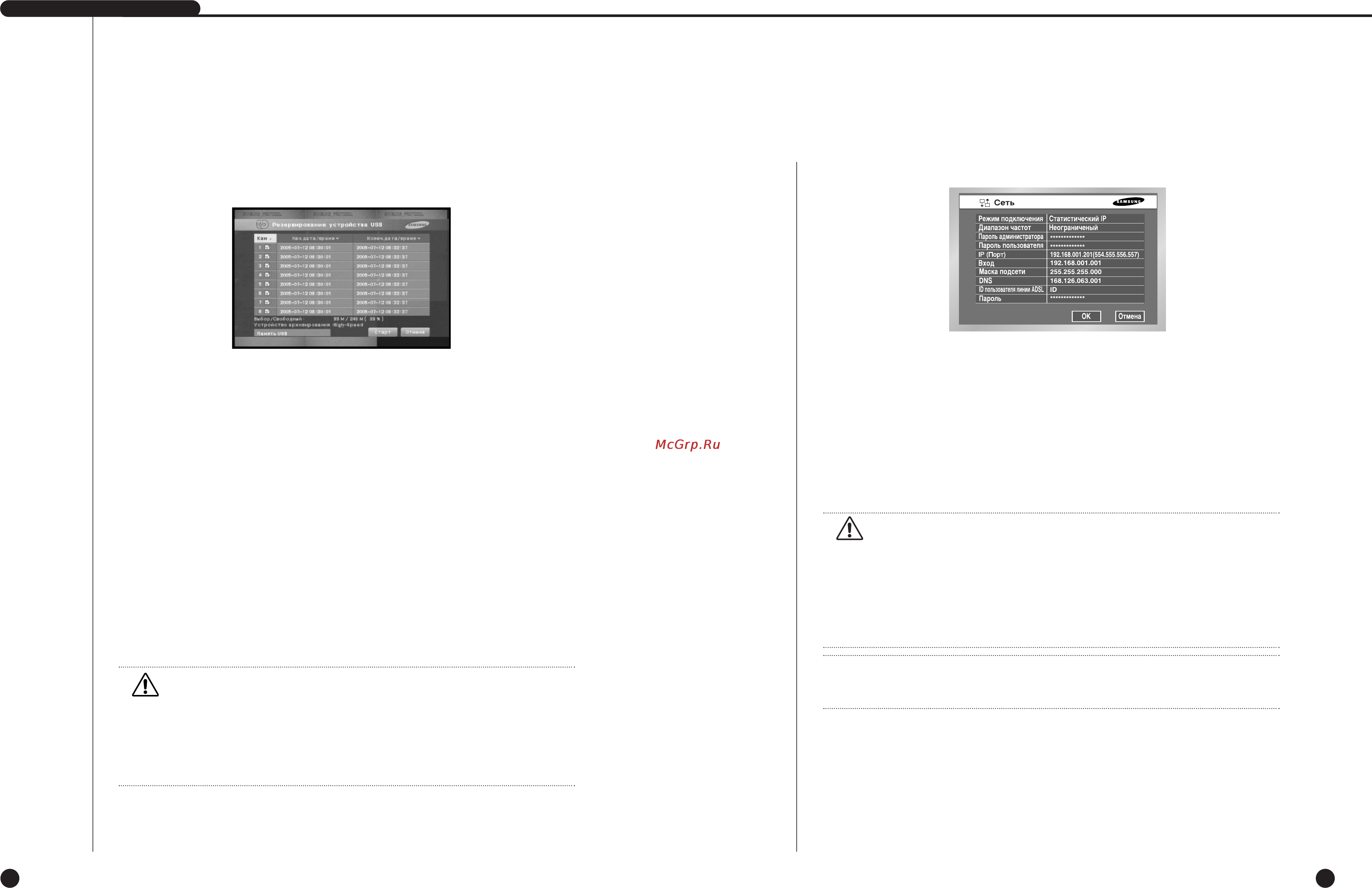

SHR 4081P жуководство пользователя Сеть Настройка архивного устройства USB Если подключено устройство архивирования то отображается название этого устройства и свободный объем памяти Выберите дату время и номер камеры для архивирования и нажмите кнопку Start Старт Когда вы изменяете установку Start Date Time Начальные дата время или End Date Time Конечные дата время данные которые отображаются в поле Free Space Свободное место обновляются В случае если подключены два устройства архивирования щелкните на прямоугольнике в нижнем левом углу чтобы выбрать устройство архивирования Если нет подключенного устройства архивирования то появляется предупреждающее сообщение Подключите и выберите устройство архивирования как описано в параграфе Настройка дисков стр 5 8 и выполните архивирование Нажмите кнопку Stop Стоп чтобы остановить архивирование Нажмите Cancel Отмена чтобы вернуться в меню более высокого уровня без воздействия на процесс архивирования IP Setup Настройки IP Connection Mode Режим подключения Назначает тип сети к которой подключается SHR 4O81P Static IP Статический IP Когда цифровой видеорегистратор подключается к сети со статическим IP адресом Dynamic IP Динамический IP Когда цифровой видеорегистратор подключается к сети с динамическим IP адресом который назначается сервером DHCP ADSL PPPoE Когда цифровой видеорегистратор подключается к линии ADSL с РРРоЕ Bandwidth Пропускная способность Определяет скорость передачи данных в сети к которой подключен цифровой видеорегистратор SHR 4081P Unlimited Неограниченная 12 Mbps1 Mbps 600 Kbps 300 Kbps В случае использования линии ADSL пропускная способность должна соответствовать 600 Kbps или 300 Kbps Внимание Если цифровой видеорегистратор подключается к высокоскоростной локальной вычисгмтельной сети ЛВС установите пропускную способность 1 Mbps или 2 Mbps Если цифровой видеорегистратор подключается к сети с низкой пропускной способностью например к линии ADSL установите значение ниже 600 Кбит с Если при подключении цифрового видеорегистратора к сети с низкой скоростью передачи данных вы установите в нем более высокую пропускную способность то сеть может перегружаться и соединение с программой Smart Viewer или с устройством видеомониторинга может быть нестабильным Примечание Внимание Во время выполнения архивирования Нажатие кнопки Cancel Отмена возвращает в меню более высокого уровня но не оказывает влияния на процесс архивирования Нажмите Stop Cron чтобы остановить процесс архивирования Процесс архивирования может замедлить установленную скорость записи При подключении с помощью линии ADSL должен использоваться протокол TCP IP Admin Password Пароль администратора Используется для выполнения соединения между программой Smart Viewer и устройством для доступа к которому требуются права администратора Пароль может содержать до 8 цифр Пароль вводится с помощью кнопки Ввод и левых цифровых кнопок с 0 по 9 User Password Пароль пользователя Используется для выполнения соединения между Smart Viewer и устройством для доступа к которому требуются права пользователя
