![Pioneer FH-P6600R [4/36] Назначение органов управления](/img/pdf.png)
Pioneer FH-P6600R [4/36] Назначение органов управления

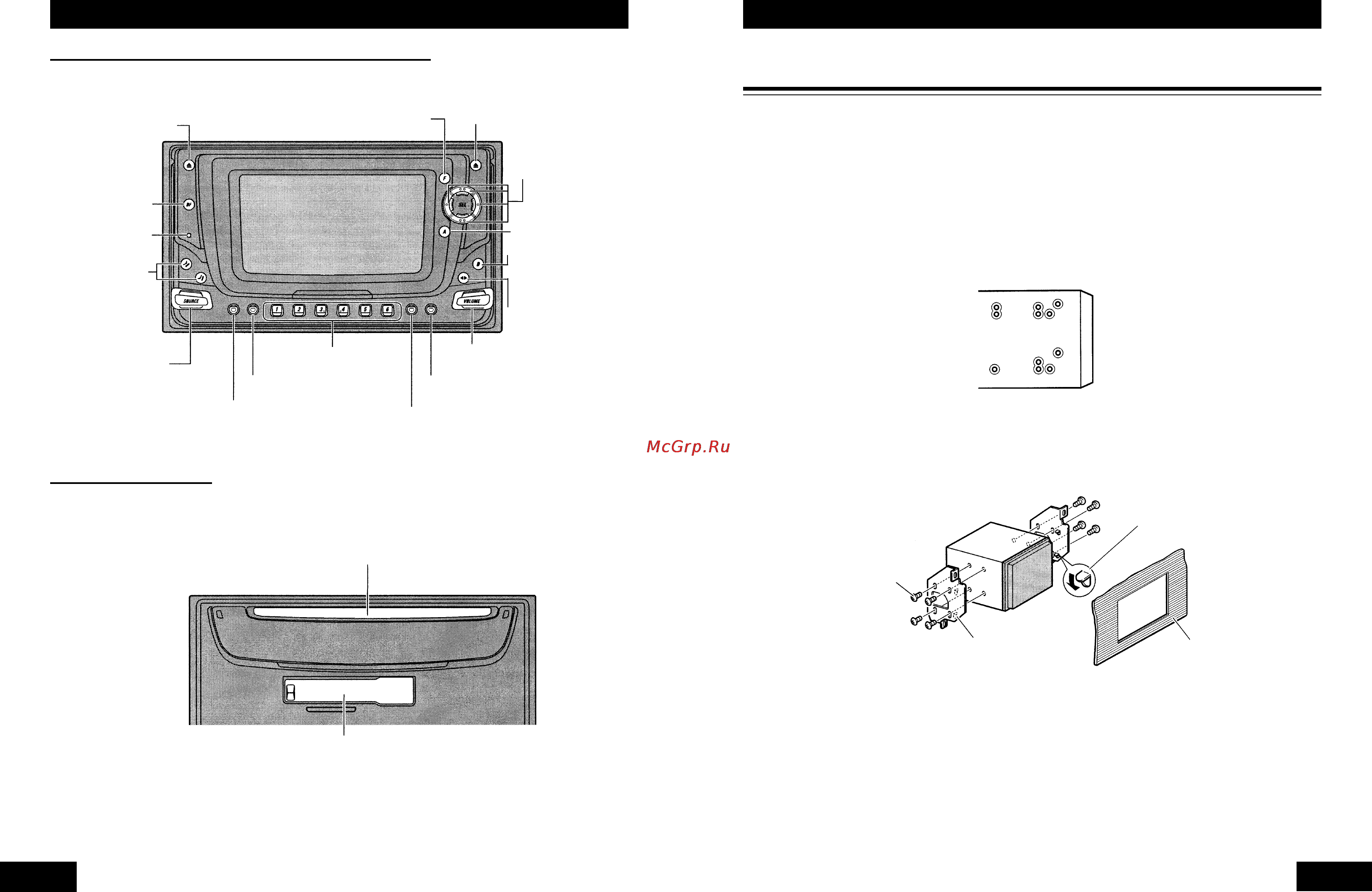

![Pioneer FH-P6600R [4/36] Назначение органов управления](/views2/1121575/page4/bg4.png)
4
Назначение органов управления
Ñúåìíàÿ ïåðåäíÿÿ ïàíåëü (çàêðåïëåíà íà óñòðîéñòâå)
Кнопка
«D.FUNC»
Кнопка «RESET»
[Сброс]
Кнопки
«ANGLE» [Угол]
Кнопка «SOURCE»
[Источник]
Кнопка «TA» [Сообщения о
дорожном движении]
Кнопка «PTY»
[Тип программы]
Кнопка «DISPLAY» [Дисплей]
Кнопка «COLOR» [Цвет]
Кнопка «VOLUME» [Громкость]
Кнопка «BAND»
[Диапазон]
Кнопка «DSP» [Про
цессор цифровой
обработки сигнала]
Кнопка «AUDIO»
[Аудио]
Кнопки ▲ /(/)/*
Кнопка «TAPE EJECT»
[Извлечение магнито
фонной кассеты]
Кнопка «FUNCTION»
[Функция]
Кнопки с номерами
каналов (с 1 по 6)
Кнопка «CD EJECT»
[Извлечение
компактдиска]
Ïåðåäíÿÿ ïàíåëü ñíÿòà
Подробное описание процедуры отсоединения передней панели представлено на стра
нице 11.
Гнездо для установки компактдиска
Гнездо для установки магнитофонной кассеты
69
Óñòàíîâêà ñ èñïîëüçîâàíèåì îòâåðñòèé,
ïðîñâåðëåííûõ â êîðïóñå óñòðîéñòâà
Крепление устройства к монтажному приспособлению заводского изготовления.
(Рис. 5) (Рис. 6)
Выберите положение, в котором совпадают отверстия в
корпусе устройства и деталей монтажного приспособле
ния, и прикрепите детали приспособления с обеих сторон
к устройству в 3 4 местах винтами. Можно использовать
либо соединительные винты (5x6 мм) либо винты с голов
кой с плоской поверхностью (5x6 мм), в зависимости от
вида отверстий в монтажном приспособлении.
Рис. 5
Винты
Используйте только винты,
прилагаемые к изделию
Загните скобки, положение
которых подходит к размеру
устройства
Монтажные приспособления
заводского изготовления
Лицевая поверхность прибор
ной панели или консоли
Рис. 6
