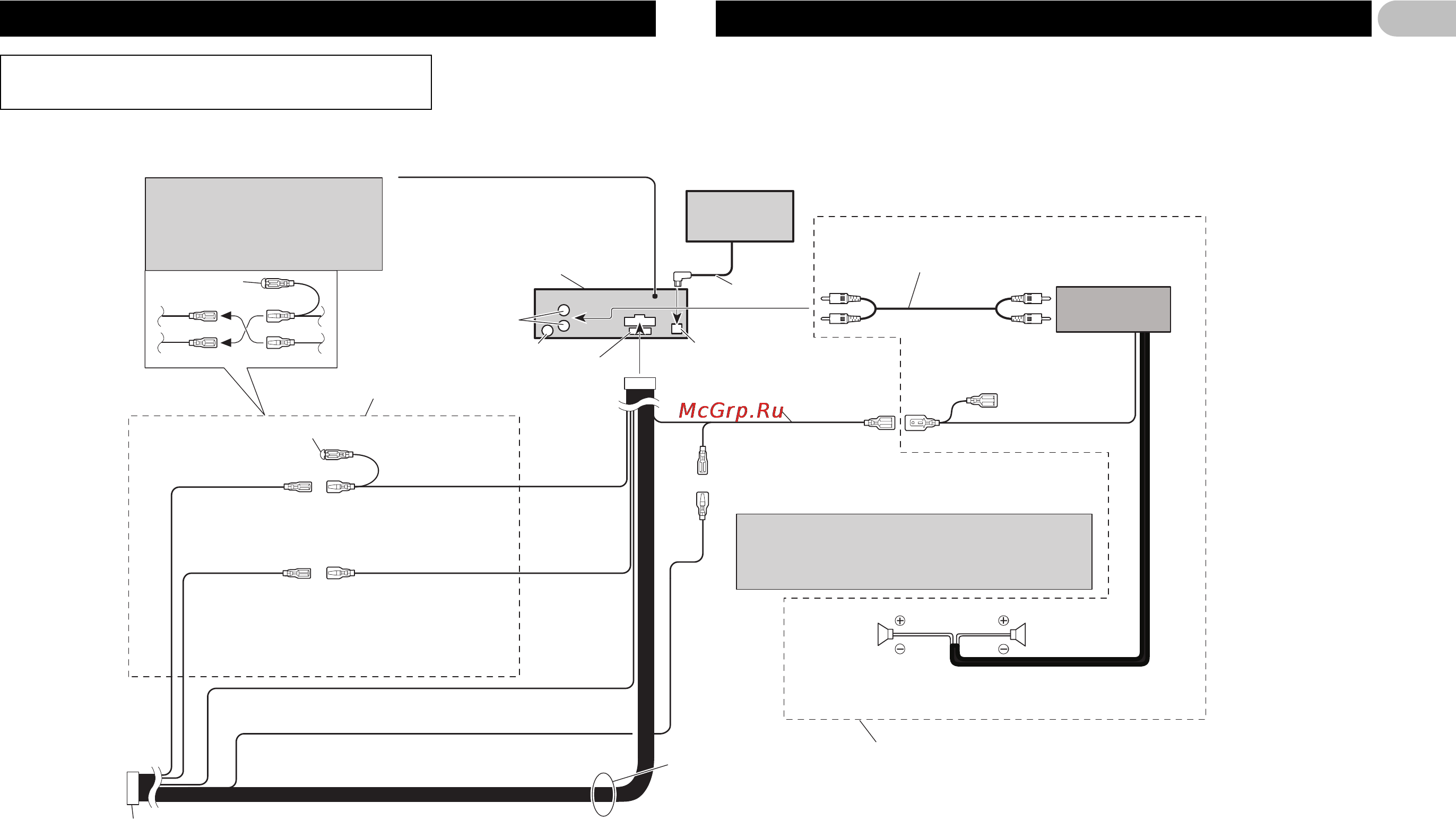

Подключение устройств
4
Проводка этого устройства окрашена в соответствии
с новым стандартом.
Примечание:
В зависимости от типа автомобиля,
функции 3* и 5* могут различаться.
В этом случае подключите 2* к 5*,
а 4* к 3*.
Желтый/черный
Если Вы пользуетесь сотовым телефо-
ном, подключите его к контакту Audio
Mute (приглушение звука) на сотовом
телефоне. Если Вы этого не сделаете,
не подключайте контакт Audio Mute.
Проигрыватель
Малти КД (про-
дается отдельно)
30 см
Соединительные кабели с контактными
штекерами RCA (продаются отдельно)
Это устройство
Тыловой выход
Гнездо антенны
Кабель IP-BUS
Вход IP-BUS (синий)
Усилитель мощ-
ности (продает-
ся отдельно)
Подключите контакты одного
цвета друг к другу.
Синий/белый
К разъему управления автономной ан-
тенны. (Максимум 300 мА 12 В постоян-
ного тока.)
Колпак (1* )
Если этот разъем не
используется, не уда-
ляйте колпак.
Синий/белый (7*)
К разъему управления автоном-
ной антенны. (Максимум 300 мА
12 В постоянного тока.)
Дистанционное управление
системой
Желтый (3* )
Резерв (или До-
полнительно)
Желтый (2* )
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5* )
Дополнительно
(или Резерв)
Синий/белый (6*)
Расположение контактов разъема ISO зависит от типа
автомобиля. Подключите 6* и 7* , если Контакт 5 являет-
ся контактом управляющей антенны. При использовании
автомобиля другого типа никогда не соединяйте 6* и 7*.
Красный (4* )
К электрическому разъему, уп-
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Левый Правый
Тыловой
громкогово-
ритель
Тыловой громко-
говоритель
Выполните эти соединения при подключении другого уси-
лителя мощности (продается отдельно).
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO может быть
разделен надвое. В этом случае подключите оба
разъема.
Контакты громкоговорителей
Белый: Передний левый ª
Белый/черный: Передний левый ·
Серый: Передний правый ª
Серый/черный: Передний правый ·
Зеленый: Задний левый ª
Зеленый/Черный: Задний левый ·
Фиолетовый: Задний правый ª
Фиолетовый/черный: Задний правый ·
Предохранитель
