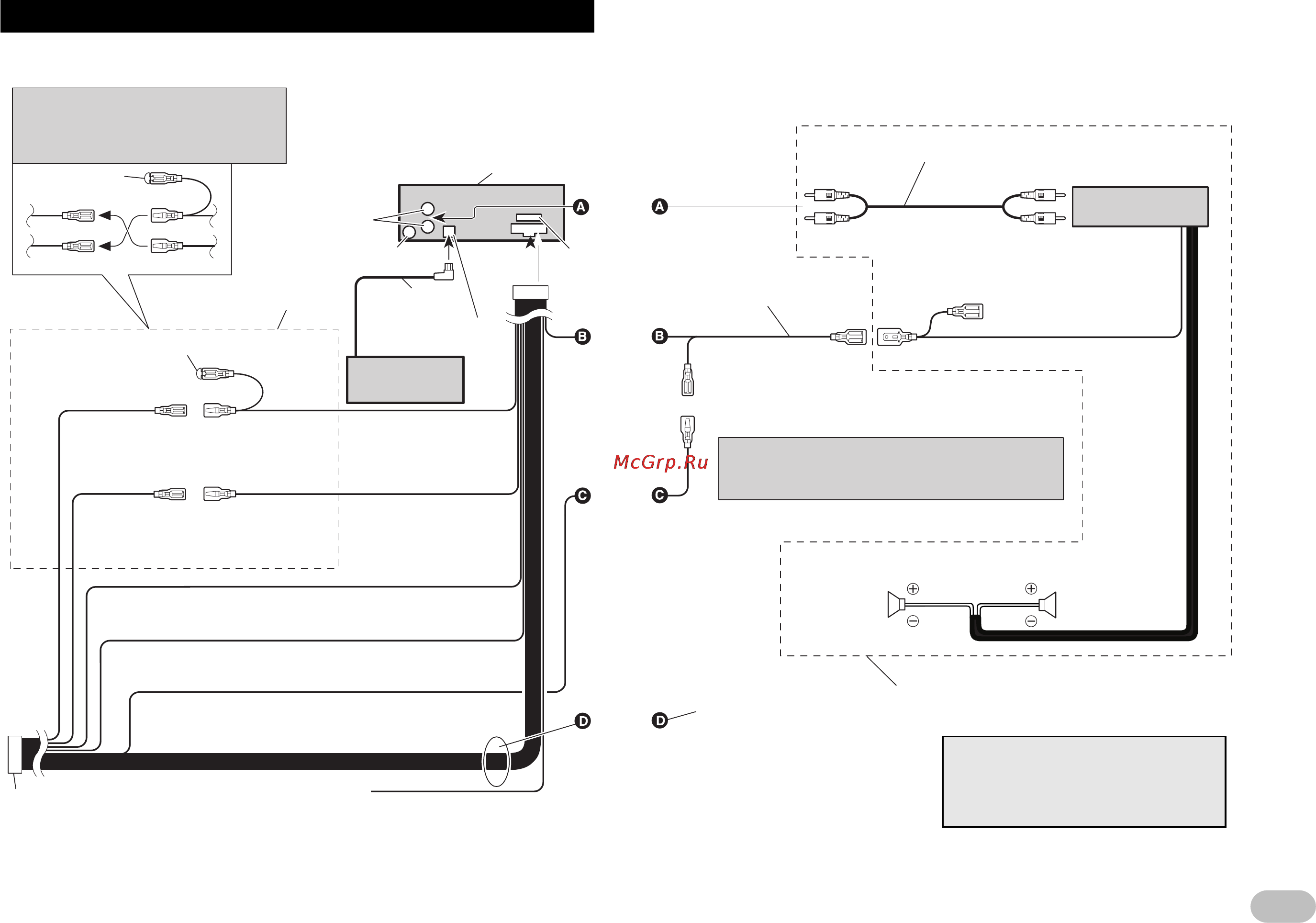

Ïîäêëþ÷åíèå óñòðîéñòâ
Проводка этого устройства окрашена в соответствии с новым стандартом.
5
Примечание:
В зависимости от типа автомобиля, фун
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Проигрыватель
Малти КД (про
дается отдельно)
Гнездо антенны
Кабель IPBUS
Подключите контакты од
ного цвета друг к другу.
Колпак (1*)
Если этот разъем не
используется, не уда
ляйте колпак.
Задний выход или
выход сабвуфера
Желтый (3*)
Резерв (или
Дополни
тельно)
Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, уп
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае подключите оба разъема.
Контакты громкоговорителей
Белый: Фронтальный левый 3
Белый/черный: Фронтальный левый #
Серый: Фронтальный правый 3
Серый/черный: Фронтальный правый #
Зеленый: Тыловой левый 3
Зеленый/Черный: Тыловой левый #
Фиолетовый: Тыловой правый 3
Фиолетовый/черный: Тыловой правый #
Это устройство
Вход IPBUS (синий)
Синий/белый
К разъему управления автономной
антенны.
(Максимум 300 мА 12 В постоянного
напряжения.)
Дистанционное управление системой
Расположение контактов разъема ISO различается в зави
симости от типа автомобиля. Соедините 6* и 7*, если Кон
такт 5 служит для управления антенной. В автомобиле дру
гого типа никогда не соединяйте 6* и 7*.
Синий/белый (6*)
Синий/белый (7*)
К разъему управления авто
номной антенной. (Максимум
300 мА, 12 В постоянного на
пряжения.)
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сото
вом телефоне. Если Вы не используете сотовый теле
фон, не подключайте контакт Audio Mute.
Пре
дохра
нитель
Тыловой гром
коговоритель
или сабвуфер
Тыловой гром
коговоритель
или сабвуфер
Соединительные кабели с контактными
гнездами RCA (продаются отдельно)
Усилитель мощности
(продается отдельно)
Делайте эти соединения при использовании
другого усилителя (продается отдельно).
Примечание:
Если к этому устройству вместо тылового громкого
ворителя подключен сабвуфер, измените режим ты
лового выхода в меню Начальных Настроек. (Обрати
тесь к Инструкции по Эксплуатации.) Выход сабвуфе
ра на этом устройстве является монофоническим.
Левый
Правый
Оранжевый/белый
К разъему переключения зажигания.
1*
3*
5*
2*
4*
