3-15
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ

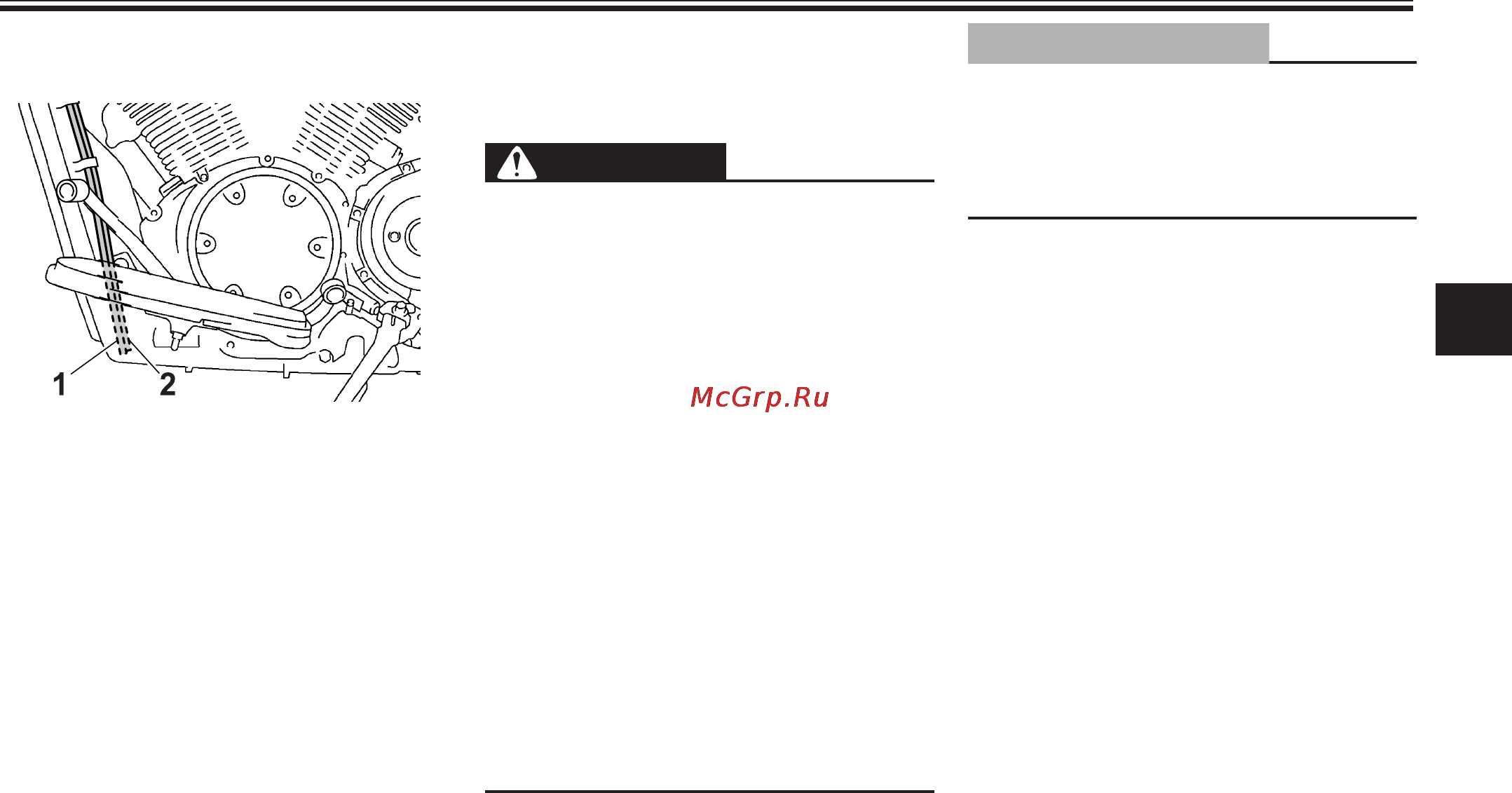

Вентиляционная/переливная
трубка топливного бака
1. Переливная трубка топливного бака
2. Вентиляционная трубка топливного бака
Перед началом эксплуатации мото-
цикла:
● Проверьте подсоединение вентиля-
ционной/переливной трубки.
● Проверьте вентиляционную/пере-
ливную трубку топливного бака на
отсутствие трещин и повреждений
и в случае повреждения замените
ее.
● Убедитесь, что вентиляционная/пе-
реливная трубка топливного бака
не засорена, и при необходимости
очистите ее.
Каталитический нейтрализатор
Выпускная система данного мотоцикла
оснащена каталитическим нейтрализа-
тором.
ВНИМАНИЕ
При работе двигателя система вы-
пуска нагревается. Во избежание
возгорания:
● Никогда не оставляйте мото-
цикл вблизи источников потен-
циальной пожарной опасности,
таких как трава и другие легко-
воспламеняющиеся материалы.
● Паркуйте мотоцикл в местах, где
пешеходы и дети вряд ли смогут
коснуться их нагретых деталей
выпускной системы.
● Перед производством работ по
обслуживанию удостоверьтесь,
что система выпуска остыла.
● Не допускайте продолжительной
(более нескольких минут) рабо-
ты двигателя в режиме холосто-
го хода. Длительная работа на
холостых оборотах способствует
повышению температуры.
ПРЕДУПРЕЖДЕНИЕ
Используйте только неэтилирован-
ный бензин. Использование этили-
рованного бензина может вызвать
необратимые повреждения каталити-
ческого нейтрализатора.
3
