Контрольные функции
55
демпфирующая сила не изменится. Ручку
регулировки следует остановить в
положении, где произошел щелчок.
[XCS01060]
XSU11047
Регулировка тяг управления
Перераспределение веса может быть
отрегулировано поворотом регулятора на тяге
управления (RS90P / RS90PLT) или
регулировочных гаек на тягах управления
(RST90 / RST90PGT / RST90PTF).
RS90P / RS90PLT
1. Проверьте длину тяги управления с
помощью линейки на специальном ключе,
как показано на рисунке.
ПРИМЕЧАНИЕ
Для выполнения точного измерения
необходимо приставить специальный угловой
гаечный ключ к регулятору тяги управления и
повернуть контргайку таким образом, чтобы
ключ вошел в одну из ее выемок и
располагался горизонтально на тяге
управления.
ПРИМЕЧАНИЕ
Для регулировки используйте специальный
ключ, входящий в комплект инструментов.
2. Ослабьте контргайку.
3. Чтобы увеличить перераспределение веса,
поверните регулировочную гайку в
направлении (a), чтобы уменьшить в
направлении (b). ОСТОРОЖНО!
Никогда не устанавливайте тяги
управления за пределы линейки на
специальном ключе, в противном
случае тяга управления может быть
повреждена, что, в свою очередь, может
привести к несчастному случаю или
травме.
[XWS00181]

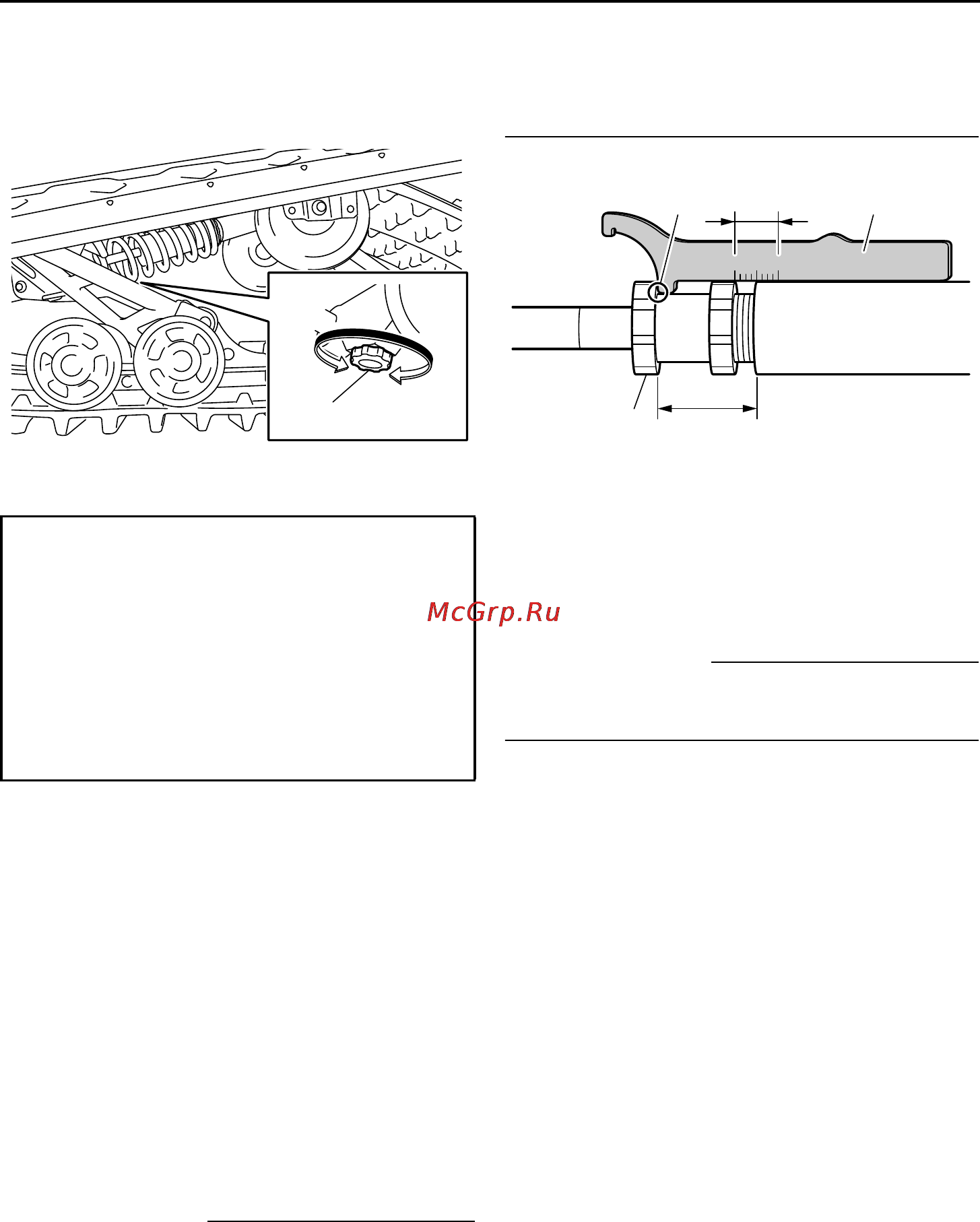

1. Ручка регулировки демпфирующей силы
отбоя
Демпфирующая сила отбоя:
Минимальная (слабая):
20 щелчков в направлении (b)*
Стандартное положение:
11 щелчков в направлении (b)*
Максимальная (сильная):
3 щелчков в направлении (b)*
* При повороте ручки регулировки до
упора в направлении (a)
(a)
(b)
1
1. Специальный угловой гаечный ключ
2. Регулятор тяги управления
3. Пределы шкалы
4. Специальный ключ
5. Длина тяги управления
Min Max
34
5
1
2
