Периодическое техническое обслуживание и регулировка
96
быстрому износу или повреждению
гусеницы и ее направляющих из-за
нехватки снега, играющего роль смазки.
XSU12198
Смазка
Смазывайте следующие места рекомендуемой
смазкой.
ОСТОРОЖНО
XWS00511
Не смазывайте трос дроссельной заслонки,
поскольку он может замерзнуть, что может
привести к потере управления. Нанесите
каплю смазки только на конец троса.
ПРИМЕЧАНИЕ
Для смазки деталей, оснащенных ниппелем
для смазки, используйте смазочный шприц.
FX10/FX10RTRS
Смазки:
Рычаг тормоза:
Силиконовая смазка
Другие точки смазки:
Низкотемпературная смазка

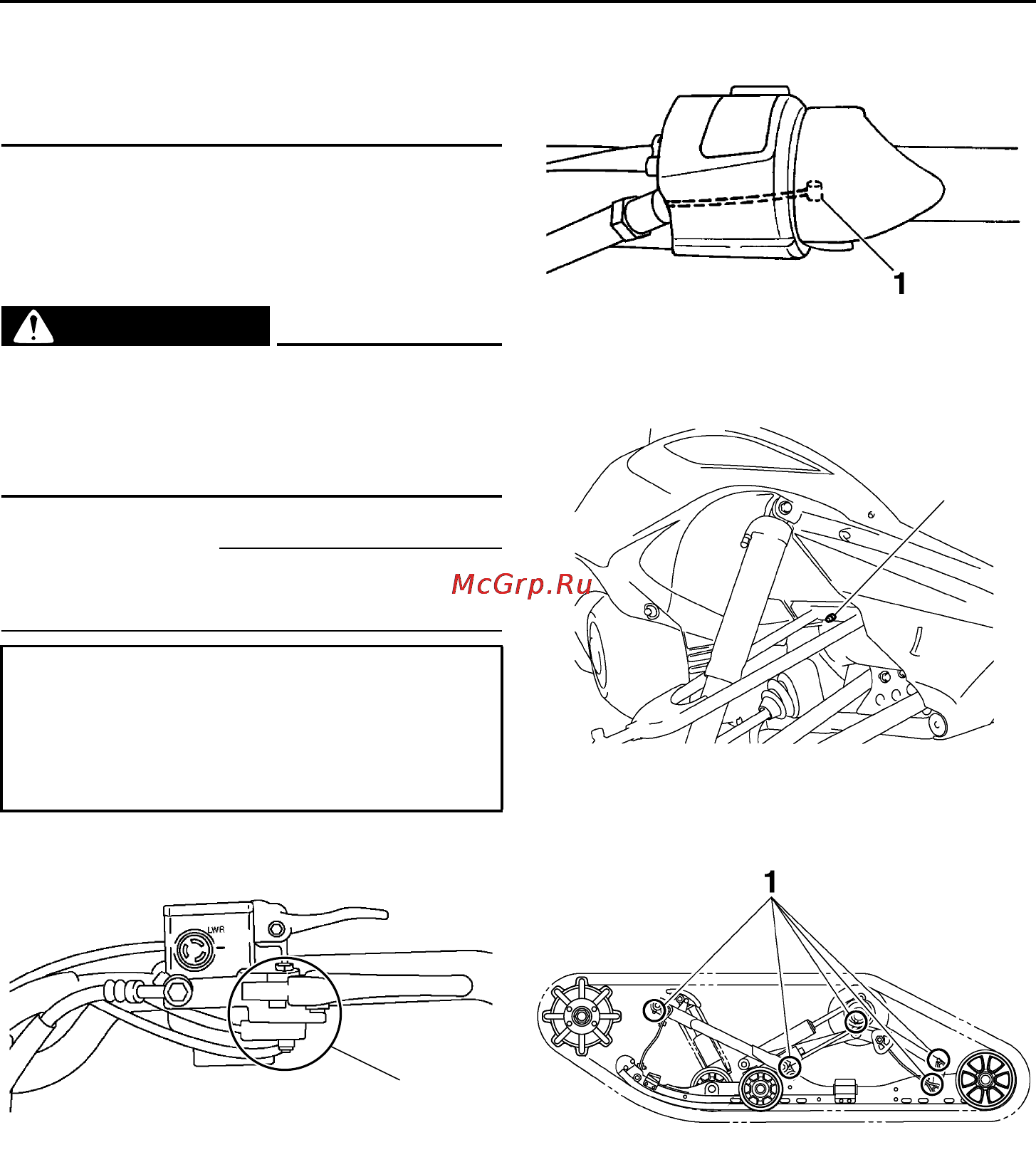

1. Место смазки
1
1. Конец троса дроссельной заслонки
1. Ниппель для смазки
1. Ниппель для смазки
1
