Velas VA-1014 [4/12] Подключение динамиков
![Velas VA-1014 [4/12] Подключение динамиков](/views2/1122097/page4/bg4.png)
4
Важно!
Перед выполнением каких-либо подключений, необходимо отсоединить аккумуляторную
батарею автомобиля, до тех пор, пока процедура подключения не будет завершена; это позволит
вам избежать возможного повреждения электрической системы.
● Кабель электропитания, рассчитанный на +12 В постоянного тока, должен представлять собой
скрученный многожильный медный шнур большого сечения с толстым изоляционным слоем, так как
такой кабель проводит электропитание непосредственно от положительной клеммы аккумулятора.
Сечение кабеля должно быть как минимум 10 мм
2
. Сечение заземляющего кабеля должно быть
аналогичным кабелю электропитания (+12 В постоянного тока).
● Подсоедините +12 В разъем питания к (+) клемме аккумулятора. Предохранитель должен быть
установлен в +12 В шнуре электропитания возле аккумулятора на расстоянии, менее чем 50 мм. Без
предохранителя, существует возможность короткого замыкания в результате которого, может
возникнуть пожар, что неизбежно приведет к повреждению вашего усилителя. Подсоедините к
аккумулятору патрон предохранителя, но устанавливать в это время сам предохранитель
запрещается.
● Подсоедините разъем GROUND (ЗАЗЕМЛЕНИЕ) непосредственно к (-) клемме аккумулятора или к
массе машины. Убедитесь, что вокруг поверхности отверстия удалена вся краска или другой
изоляционный материал, далее при помощи саморезов, необходимо надежно прикрепить оголенные
концы провода к раме машины. Длина провода должна быть как можно короче.
● Большое количество радиоприемников и прочих музыкальных устройств оснащаются выходной
клеммой для подсоединения дистанционного включения усилителя. Подсоедините выходные
клеммы к разъему REM усилителя. Если радиоприемник не оснащен опцией дистанционного
включения, вы можете подсоединить контакт REM к внешнему переключателю +12 В ON/OFF
(ВКЛ/ВЫКЛ).
● Для снижения уровня помех, наилучшим решением будет проложить кабель питания вдоль
стороны противоположной от звуковых кабелей.
Внимание: Кабели электропитания должны подключаться очень плотно. Неплотное
соединение может являться причиной неисправной роботы или шумовых помех или
искажений.
21
МОНОКАНАЛЬНЫЙ УСИЛИТЕЛЬ КЛАССА «D» - СПОСОБЫ
ПРИМЕНЕНИЯ
VA – 1001D
ПОДКЛЮЧЕНИЕ ДИНАМИКОВ

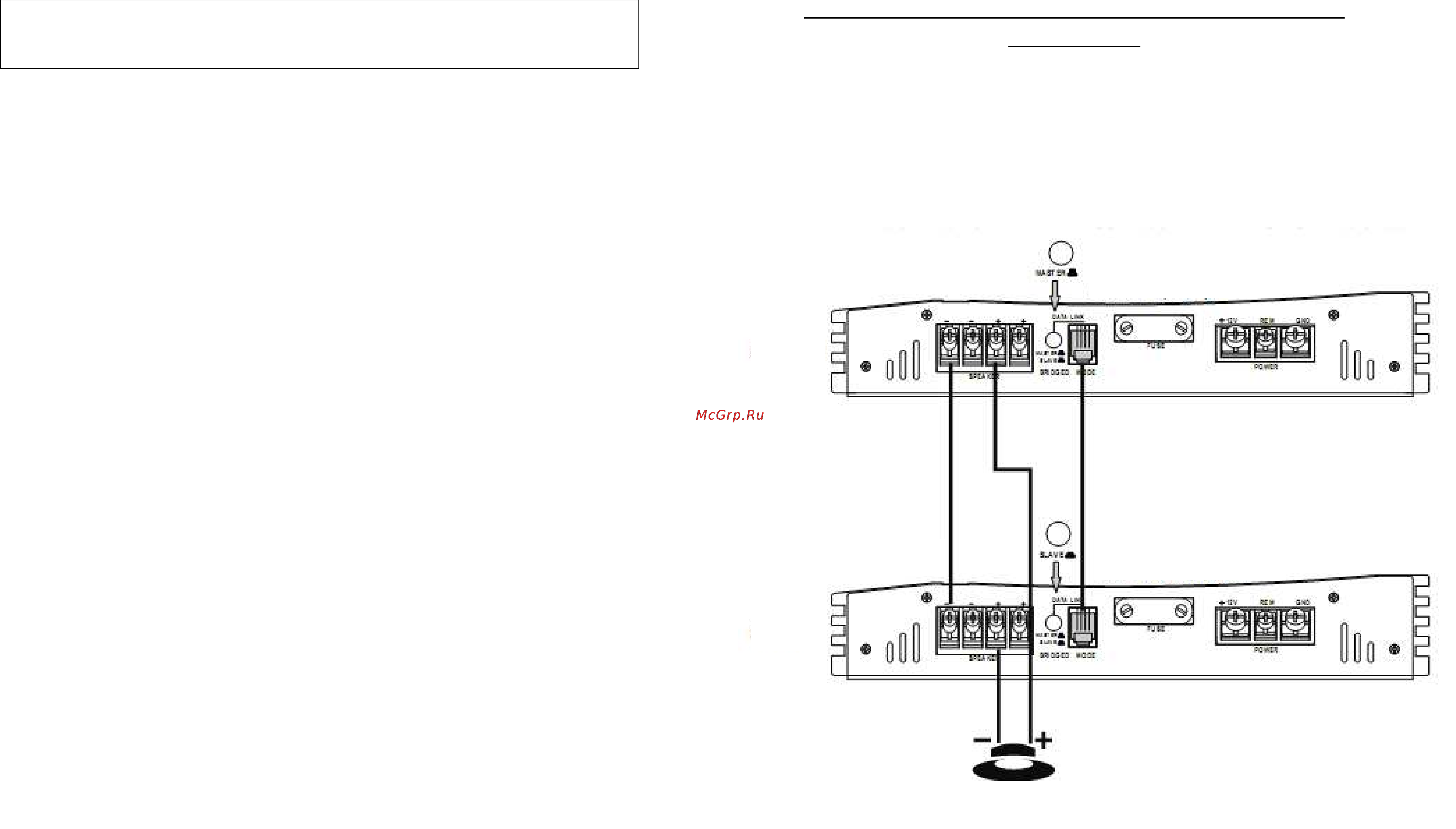

Подключение – режим MASTER (главное устройство)/SLAVE (подчиненное
устройство)
Пример подключения 1 сабвуфер с одной звуковой катушкой
MASTER (главное устройство)
Режим SLAVE (подчиненное
устройство) при отжатии кнопки
SLAVE (подчиненное устройство)
Режим MASTER (главное
устройство) при нажатии кнопки
Сабвуфер
2-8 Ом
